申請日2014.11.10

　　公開(公告)日2015.05.20

　　IPC分類號C02F9/10; C01B17/90; C01D1/42; C01D1/38; C01B17/88

　　摘要

　　本實用新型涉及玻璃生產污水處理系統，包括廢水池、混凝沉降池、過濾裝置Ⅰ、PH調節池、過濾裝置Ⅱ、結晶裝置、溶解池、雙極膜電滲析膜組器、蒸發濃縮裝置、硫酸回收管道和堿回收管道。本實用新型不僅防止了環境污染，環保;還可通過雙極膜電滲析膜組器得到可再次利用的硫酸和堿;變廢為寶，可直接回收堿濃度控制為50%-100%的堿，效果顯著。

　　權利要求書

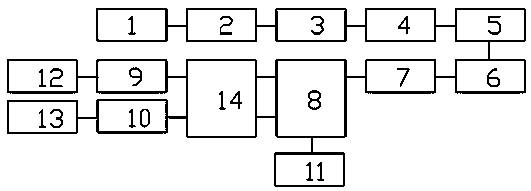

　　1.玻璃生產污水處理系統，其特征在于：包括廢水池(1)、混凝沉降池(2)、過濾裝置Ⅰ(3)、pH調節池(4)、過濾裝置Ⅱ(5)、結晶裝置(6)、溶解池(7)、雙極膜電滲析膜組器(8)、蒸發濃縮裝置(14)、硫酸回收管道(9)和堿回收管道(10)，所述廢水池(1)的輸出端與混凝沉降池(2)的輸入端連通，所述混凝沉降池(2)的輸出端與過濾裝置Ⅰ(3)的輸入端連通，過濾裝置Ⅰ(3)的輸出端與pH調節池(4)的輸入端連通，pH調節池(4)的輸出端與過濾裝置Ⅱ(5)的輸入端連通，過濾裝置Ⅱ(5)的輸出端與結晶裝置(6)的輸入端連通，結晶裝置(6)的輸出端與溶解池(7)的輸入端連通，溶解池(7)的輸出端與雙極膜電滲析膜組器(8)的輸入端連通，所述雙極膜電滲析膜組器(8)的出硫酸端與蒸發濃縮裝置(14)的進硫酸端連通，出堿端與蒸發濃縮裝置(14)的進堿端連通，所述電滲析濃縮裝置(14)的出硫酸端與出堿端分別與硫酸回收管道(9)與堿回收管道(10)連通。

　　2.根據權利要求1所述的玻璃生產污水處理系統，其特征在于：所述雙極膜電滲析膜組器(8)設有降溫裝置(11)。

　　3.根據權利要求2所述的玻璃生產污水處理系統，其特征在于：所述降溫裝置(11)為換熱器。

　　4.根據權利要求1所述的玻璃生產污水處理系統，其特征在于：所述過濾裝置Ⅰ(3)為板框過濾機，過濾裝置Ⅱ(5)為PP微孔過濾裝置。

　　5.根據權利要求4所述的玻璃生產污水處理系統，其特征在于：所述PP微孔過濾裝置中PP微孔過濾膜的直徑 0.22μm-0.45μm。

　　6.根據權利要求1所述的玻璃生產污水處理系統，其特征在于：還包括硫酸存儲罐(12)和堿存儲罐(13)，所述酸回收管道(9)的出酸端與硫酸存儲罐(12)連通，堿回收管道(10)的出堿端與堿存儲罐(13)連通。

　　說明書

　　玻璃生產污水處理系統

　　技術領域

　　本實用新型涉及玻璃生產廢液處理領域，特別是涉及一種玻璃生產污水處理系統。

　　背景技術

　　目前，在玻璃生產工藝中，產生大量的廢水，如果從廢水中得到可再利用的酸和堿，成為了廢水處理的重要課題。

　　如申請?zhí)枮?01220150706.2 的中國實用新型專利“一種玻璃磨邊廢水的收集回用系統”，公開了新型的玻璃磨邊廢水的收集回用系統，其能解決傳統玻璃磨邊廢水收集回用過程中存在的凈化效果差的問題，保證玻璃磨邊加工的冷卻效果，提高產品品質和生產效率，并有效處理廢水內的玻璃粉渣，減少環境污染。其包括沉淀池、廢水調節池和組合固液分離裝置，玻璃磨邊機的磨邊廢水通過廢水排水管連接入廢水調節池，廢水調節池通過提升泵連接入沉淀池，沉淀池底部通過污泥排放管路連接污泥池，沉淀池通過上清液輸送管路連接組合固液分離裝置，組合固液分離裝置設置有污泥排放口與上清液排放管，污泥排放口連接入污泥池，上清液排放管通過回用管路連接至回用水池，回用水池通過管網連接入玻璃磨邊機的冷卻設備。但是該專利不足之處在于：在處理廢液的過程中，均無法從廢液中回收可再利用的硫酸和堿，使得大量含有酸和堿的廢液被浪費。

　　實用新型內容

　　本實用新型的目的在于克服現有技術存在的上述問題，提出一種玻璃生產污水處理系統。本實用新型不僅防止了環境污染，環保;還可通過雙極膜電滲析膜組器得到可再次利用的硫酸和堿;變廢為寶。

　　本實用新型采用以下技術方案來實現：

　　玻璃生產污水處理系統，其特征在于：包括廢水池、混凝沉降池、過濾裝置Ⅰ、pH調節池、過濾裝置Ⅱ、結晶裝置、溶解池、雙極膜電滲析膜組器、蒸發濃縮裝置、硫酸回收管道和堿回收管道，所述廢水池的輸出端與混凝沉降池的輸入端連通，所述混凝沉降池的輸出端與過濾裝置Ⅰ的輸入端連通，過濾裝置Ⅰ的輸出端與pH調節池的輸入端連通，pH調節池的輸出端與過濾裝置Ⅱ的輸入端連通，過濾裝置Ⅱ的輸出端與結晶裝置的輸入端連通，結晶裝置的輸出端與溶解池的輸入端連通，溶解池的輸出端與雙極膜電滲析膜組器的輸入端連通，所述雙極膜電滲析膜組器的出硫酸端與蒸發濃縮裝置的進硫酸端連通，出堿端與蒸發濃縮裝置的進堿端連通，所述蒸發濃縮裝置的出硫酸端與出堿端分別與硫酸回收管道與堿回收管道連通。

　　所述雙極膜電滲析膜組器設有降溫裝置。

　　所述降溫裝置為換熱器。

　　所述過濾裝置Ⅰ為板框過濾機，過濾裝置Ⅱ?yàn)镻P微孔過濾裝置。板框過濾機和PP微孔過濾裝置均為物理過濾，可以過濾掉廢液中的一定大小的大顆粒雜質與懸浮物。

　　所述PP微孔過濾裝置中PP微孔過濾膜的直徑 0.22μm-0.45μm。

　　還包括硫酸存儲罐和堿存儲罐，所述酸回收管道的出酸端與硫酸存儲罐連通，堿回收管道的出堿端與堿存儲罐連通。

　　本實用新型與現有技術相比，其優點在于：

　　1、本實用新型不僅防止了環境污染，環保;還可通過雙極膜電滲析膜組器得到可再次利用的硫酸和堿;變廢為寶。

　　2、本實用新型采用蒸發濃縮裝置對堿進行濃縮，可直接回收堿濃度控制為50%-100%的堿，效果顯著。

　　3、本實用新采用雙極膜電滲析膜組器設有降溫裝置，降溫裝置為換熱器;可對雙極膜電滲析膜組器進行降溫，方便后續清洗工序的進行。

　　4、本實用新采用所述過濾裝置Ⅰ為板框過濾機，過濾裝置Ⅱ?yàn)镻P微孔過濾裝置。板框過濾機和PP微孔過濾裝置均為物理過濾，可以過濾掉廢液中的一定大小的大顆粒雜質與懸浮物。

　　5、本實用新型還包括硫酸存儲罐和堿存儲罐，酸回收管道的出酸端與硫酸存儲罐連通，堿回收管道的出堿端與堿存儲罐連通;可對濃縮后的酸堿進行存儲，使用方便。

　　6、本實用新型采用混凝沉淀原理在混凝劑的作用下，使廢水中的膠體和細微懸浮物凝聚成絮凝體，pH調節池將廢液的pH調節至7，過濾裝置Ⅰ和過濾裝置Ⅱ?qū)�廢液中的一定大小的大顆粒雜質與懸浮物去除，最后廢液依次通過結晶裝置、溶解池Ⅱ、雙極膜電滲析膜組器得到可再次利用的硫酸和堿;再采用蒸發濃縮裝置對堿進行濃縮，可直接回收堿濃度控制為50%-100%的堿，不僅防止了環境污染，環保;還可通過雙極膜電滲析膜組器得到可再次利用的硫酸和堿;變廢為寶。
