申請日2013.10.18

　　公開(公告)日2015.11.25

　　IPC分類號G05B19/418

　　摘要

　　本發明提供一種污泥處置過程測控信息管理系統。包括第一級管理系統、第二級管理系統和第三級管理系統，其中：第三級管理系統包括第一檢測系統和第二檢測系統：第一檢測系統用于通過設置在污泥處理池側壁上的固定傳感器采集污泥處理的過程數據，通過第一數據通道依次發送給第二級管理系統和第一級管理系統;第二檢測系統用于通過置入污泥內的過程信息傳感器采集污泥處理的過程數據，通過置入在污泥產品中的存儲有產品數據的電子標簽對污泥產品進行定位跟蹤，通過第二數據通道以無線方式將過程數據和產品數據直接發送給第二級管理系統和第一級管理系統;第一級管理系統和第二級管理系統用于根據接收的過程數據和產品數據進行污泥處置過程的監控。

　　權利要求書

　　1.一種污泥處置過程測控信息管理系統，其特征在于，包括第一級管理 系統、第二級管理系統和第三級管理系統，其中：

　　所述第三級管理系統，包括第一檢測系統和第二檢測系統，其中：

　　所述第一檢測系統用于通過設置在污泥處理池側壁上的固定傳感器采集 污泥處理的過程數據，并通過第一數據通道依次發送給所述第二級管理系統 和所述第一級管理系統;

　　所述第二檢測系統用于通過置入污泥內的過程信息傳感器采集污泥處理 的過程數據，通過置入在污泥產品中的存儲有產品數據的電子標簽對污泥產 品進行定位跟蹤，并通過第二數據通道以無線方式將所述過程信息傳感器所 采集到的污泥處理的過程數據和所述產品數據直接發送給所述第二級管理系 統和所述第一級管理系統;

　　所述第一級管理系統和所述第二級管理系統用于根據通過所述第一數據 通道和所述第二數據通道接收的所述固定傳感器所采集到的污泥處理的過程 數據、所述過程信息傳感器所采集到的污泥處理的過程數據和所述產品數據 進行污泥處置過程的監控。

　　2.根據權利要求1所述的系統，其特征在于，所述第二檢測系統包括處 理中檢測子系統和處理后檢測子系統，其中：

　　所述處理中檢測子系統包括：

　　多個所述過程信息傳感器，置入待處理的污泥中，用于采集污泥處理的 過程數據;

　　多個無線傳感器監控節點，分別設置在所述污泥處理池旁，用于以無線 方式獲取所述過程信息傳感器所采集到的污泥處理的過程數據，并以無線方 式發送給所述第一級管理系統和所述第二級管理系統;

　　所述處理后檢測子系統包括：

　　傳感器回收子系統，用于對置入污泥中的過程信息傳感器進行回收;

　　產品裝袋子系統，用于在經過處理的污泥產品中置入所述電子標簽;所 述電子標簽中存儲的所述產品數據通過無線信息接收器以無線方式發送給所 述第一級管理系統和所述第二級管理系統。

　　3.根據權利要求2所述的系統，其特征在于，所述第三級管理系統還包 括：

　　上位機，用于接收各無線傳感器監控節點發送的所述過程信息傳感器所 采集到的污泥處理的過程數據，并以無線方式發送給所述第一級管理系統和 所述第二級管理系統。

　　4.根據權利要求1或2或3所述的系統，其特征在于，還包括：

　　北斗衛星系統，用于根據所述電子標簽對污泥產品進行定位，并將污泥 產品的位置信息發送給所述第一級管理系統和所述第二級管理系統。

　　5.根據權利要求1或2或3所述的系統，其特征在于，所述第一級管理 系統和所述第二級管理系統還用于通過第二數據通道以無線方式直接向所述 過程信息傳感器下發控制參數。

　　說明書

　　污泥處置過程測控信息管理系統

　　技術領域

　　本發明涉及過程自動測控技術，尤其涉及一種污泥處置過程測控信息管 理系統。

　　背景技術

　　污水處理廠產生的污泥既是一種污染物又是一種可再次利用的資源， 根據不同地域的實際情況，污泥經過處理后可成為不同種類的有機肥，從 而實現資源的再利用。

　　由于現有的處理污泥的技術和處理工藝不夠成熟，對于污水處理廠產 生的污泥，通常會采用焚燒、外運、填埋或堆放等方式進行處理，隨著污 泥量的大幅增長，通過現有技術對污泥進行的處理對環境造成嚴重影響。 因此，亟需提出一種有效的污泥處置過程測控信息管理系統。

　　發明內容

　　本發明提供一種污泥處置過程測控信息管理系統，以實現對污泥處置過 程的監控。

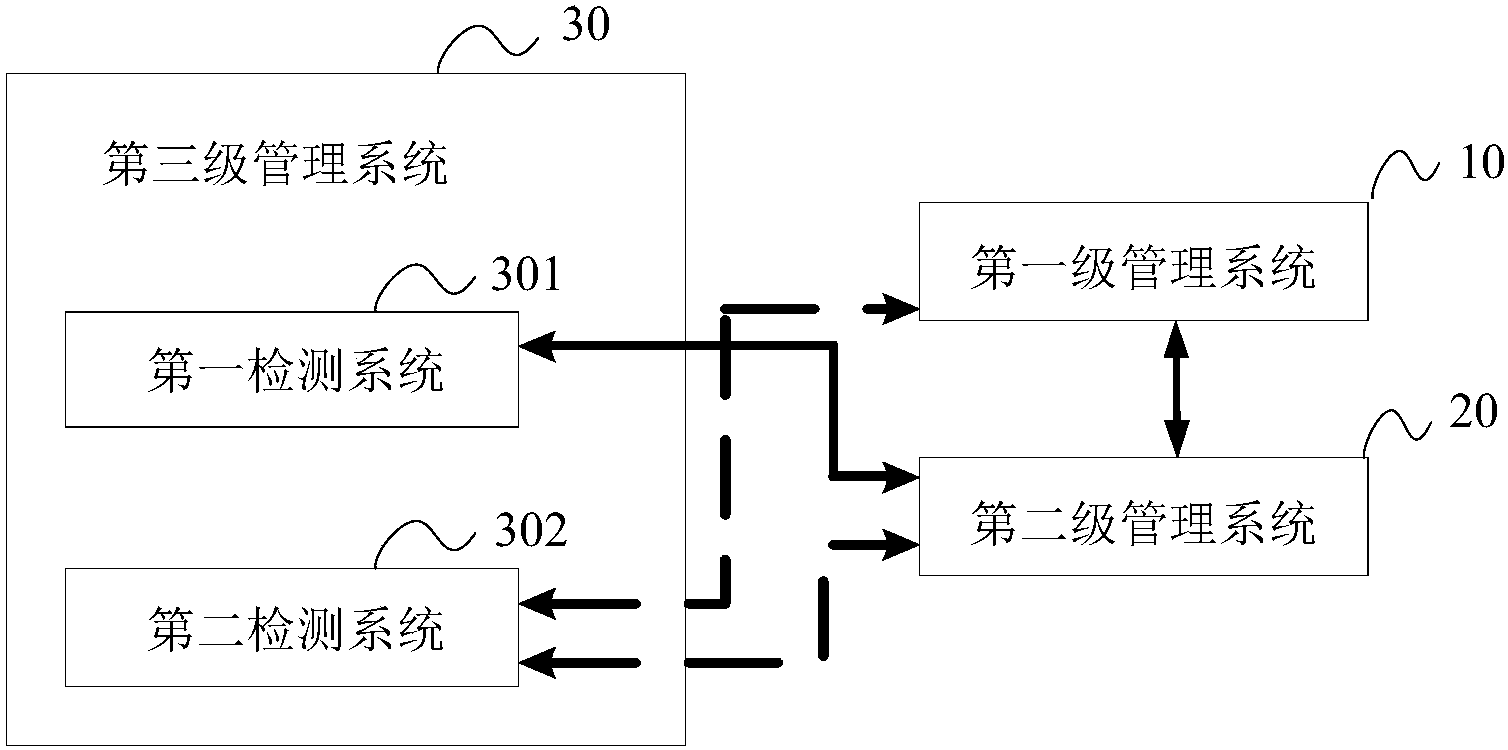

　　本發明提供一種污泥處置過程測控信息管理系統，包括第一級管理系統、 第二級管理系統和第三級管理系統，其中：

　　所述第三級管理系統，包括第一檢測系統和第二檢測系統，其中：

　　所述第一檢測系統用于通過設置在污泥處理池側壁上的固定傳感器采集 污泥處理的過程數據，并通過第一數據通道依次發送給所述第二級管理系統 和所述第一級管理系統;

　　所述第二檢測系統用于通過置入污泥內的過程信息傳感器采集污泥處理 的過程數據，通過置入在污泥產品中的存儲有產品數據的電子標簽對污泥產 品進行定位跟蹤，并通過第二數據通道以無線方式將所述過程數據和所述產 品數據直接發送給所述第二級管理系統和所述第一級管理系統;

　　所述第一級管理系統和所述第二級管理系統用于根據通過所述第一數據 通道和所述第二數據通道接收的所述過程數據和所述產品數據進行污泥處置 過程的監控。

　　如上所述的污泥處置過程測控信息管理系統，其中，所述第二檢測系統 包括處理中檢測子系統和處理后檢測子系統，其中：

　　所述處理中檢測子系統包括：

　　多個所述過程信息傳感器，置入待處理的污泥中，用于采集污泥處理的 過程數據;

　　多個無線傳感器監控節點，分別設置在所述污泥處理池旁，用于以無線 方式獲取所述過程信息傳感器所采集到的污泥處理的過程數據，并以無線方 式發送給所述第一級管理系統和所述第二級管理系統;

　　所述處理后檢測子系統包括：

　　傳感器回收子系統，用于對置入污泥中的過程信息傳感器進行回收;

　　產品裝袋子系統，用于在經過處理的污泥產品中置入所述電子標簽;所 述電子標簽中存儲的所述產品數據通過無線信息接收器以無線方式發送給所 述第一級管理系統和所述第二級管理系統。

　　如上所述的污泥處置過程測控信息管理系統，其中，所述第三級管理系 統還包括：

　　上位機，用于接收各無線傳感器監控節點發送的所述過程數據，并以無 線方式發送給所述第一級管理系統和所述第二級管理系統。

　　如上所述的污泥處置過程測控信息管理系統，其中，還包括：

　　北斗衛星系統，用于根據所述電子標簽對污泥產品進行定位，并將污泥 產品的位置信息發送給所述第一級管理系統和所述第二級管理系統。

　　如上所述的污泥處置過程測控信息管理系統，其中，所述第一級管理系 統和所述第二級管理系統還用于通過第二數據通道以無線方式直接向所述過 程信息傳感器下發控制參數。

　　本發明提供的污泥處置過程測控信息管理系統，通過設置第一級管理系 統、第二級管理系統和第三級管理系統，其中：所述第三級管理系統，包括 第一檢測系統和第二檢測系統，其中：所述第一檢測系統用于通過設置在污 泥處理池側壁上的固定傳感器采集污泥處理的過程數據，并通過第一數據通 道依次發送給所述第二級管理系統和所述第一級管理系統;所述第二檢測系 統用于通過置入污泥內的過程信息傳感器采集污泥處理的過程數據，通過置 入在污泥產品中的存儲有產品數據的電子標簽對污泥產品進行定位跟蹤，并 通過第二數據通道以無線方式將所述過程數據和所述產品數據直接發送給所 述第二級管理系統和所述第一級管理系統;所述第一級管理系統和所述第二 級管理系統用于根據通過所述第一數據通道和所述第二數據通道接收的所述 過程數據和所述產品數據進行污泥處置的過程監控。從而實現對污泥處置過 程測控信息的有效管理。
