申請日2010.04.26

　　公開(公告)日2011.02.02

　　IPC分類號C02F1/00

　　摘要

　　本實用新型公開了一種組合式塑料污水處理池，包括：塑料上池體和塑料下池體。其優點是：上述結構的組合式塑料污水處理池，由于池體采用塑料制成，耐氧化，耐酸堿，高低溫無變形，造價低，產品質量輕，有足夠的強度，外型美觀，克服了手糊制品強度不均勻的缺陷，提高了耐壓強度和使用壽命，成形效率高，可大批量生產，池體分為塑料上池體和塑料下池體兩部分，空間占用體積明顯降低，且運輸時可羅列疊放，大大方便了搬運和運輸，由于單個部件的空間占用體積減小，就可以很好地對其進行包裝后運輸，從而有效地避免了運輸過程中的磕碰損壞現象的發生。

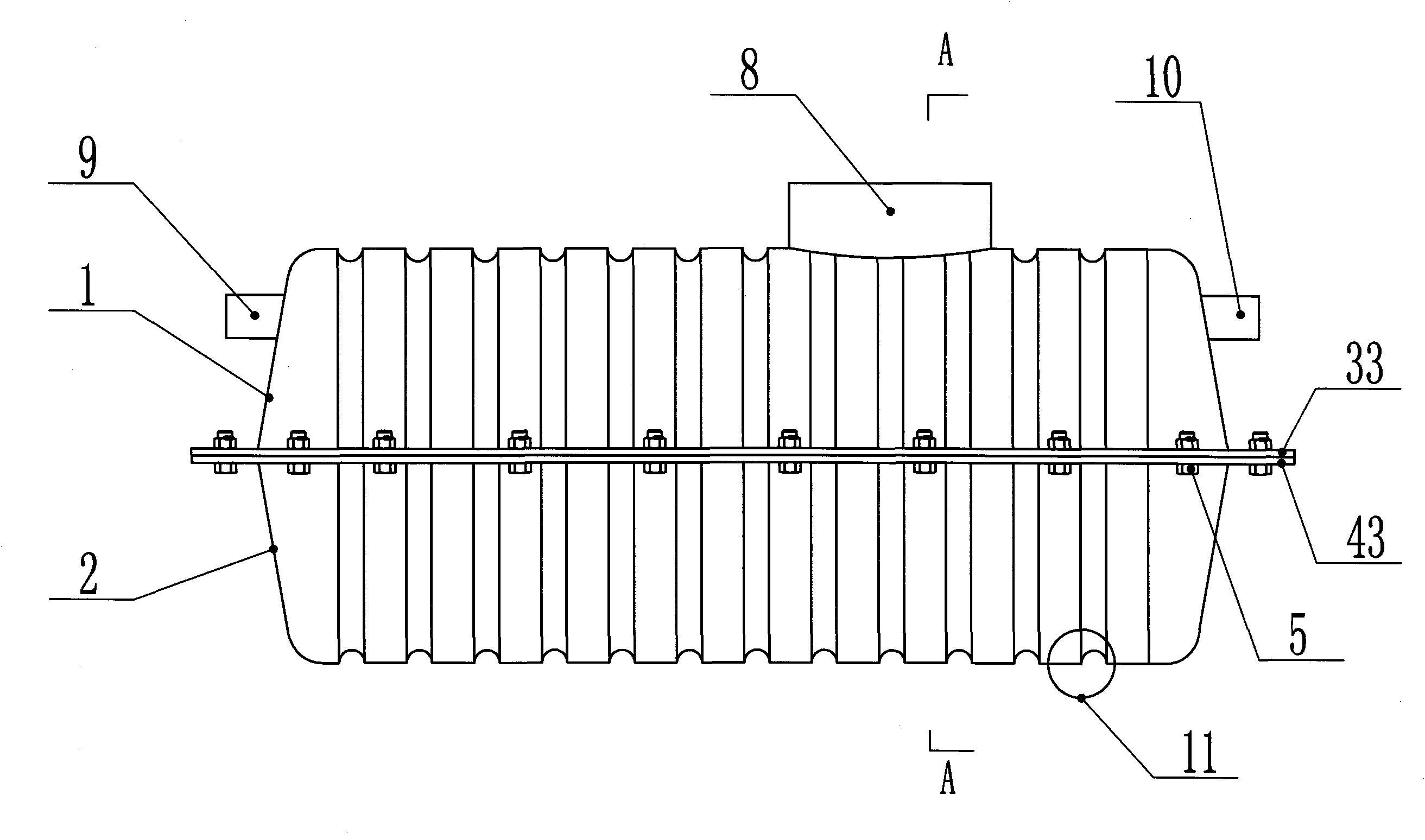

　　摘要附圖



　　權利要求書

　　1.一種組合式塑料污水處理池，其特征在于：包括：塑料上池體(1)和塑料下池體(2)，在塑料上池體(1)和塑料下池體(2)上分別設置有相互配合的上連接邊和下連接邊;上連接邊的結構包括：與塑料上池體(1)相連接的上內弧形槽(31)、上外弧形槽(32)、設置在上內弧形槽(31)與上外弧形槽(32)之間的上連接端，設置在上外弧形槽(32)外側的上邊加強筋(33);下連接邊的結構包括：與塑料下池體(12)相連接的下內弧形槽(41)、下外弧形槽(42)、設置在下內弧形槽(41)與下外弧形槽(42)之間的下連接端，設置在下外弧形槽(42)外側的下邊加強筋(43);在所述的上連接端和下連接端處分別設置有若干相互配合的安裝孔，固定螺栓(5)設置在與其相互配合的安裝孔內將塑料上池體(1)和塑料下池體(2)固定在一起;在上內弧形槽(31)與下內弧形槽(41)之間的對接處設置有與其相互配合的內密封條(6)，在上外弧形槽(32)與下外內弧形槽(42)之間的對接處設置有與其相互配合的外密封條(7);在塑料上池體(1)的上端設置有污物清理檢查孔(8)，在塑料上池體(1)的兩端上分別設置有污水進口(9)和污水出口(10)，在塑料上池體(1)和塑料下池體(2)上分別均勻設置有相互配合的凹凸加強筋(11)。

　　說明書

　　組合式塑料污水處理池

　　技術領域

　　本實用新型涉及到一種污水處理設備，尤其涉及一種組合式污水處理池。

　　背景技術

　　目前，國內外的污水處理池一般均是采用玻璃鋼材料制成，產品的質量較重，玻璃鋼材料制成的池體一般為整體式結構，給運輸帶來了諸多不便，且在運輸中易發生磕碰損壞。另外，玻璃鋼污水處理池制作也是采用手糊工藝，制作出來的產品不規范，很難滿足生產要求，勞動強度大，工作效率低，無法進行機械化生產。

　　實用新型內容

　　本實用新型所要解決的技術問題是：提供一種產品質量輕、強度高、不變形、方便搬卸和運輸?shù)慕M合式塑料污水處理池。

　　為了解決上述技術問題，本實用新型采用的技術方案是：一種組合式塑料污水處理池，包括：塑料上池體和塑料下池體，在塑料上池體和塑料下池體上分別設置有相互配合的上連接邊和下連接邊;上連接邊的結構包括：與塑料上池體相連接的上內弧形槽、上外弧形槽、設置在上內弧形槽與上外弧形槽之間的上連接端，設置在上外弧形槽外側的上邊加強筋;下連接邊的結構包括：與塑料下池體相連接的下內弧形槽、下外弧形槽、設置在下內弧形槽與下外弧形槽之間的下連接端，設置在下外弧形槽外側的下邊加強筋;在所述的上連接端和下連接端處分別設置有若干相互配合的安裝孔，固定螺栓設置在與其相互配合的安裝孔內將塑料上池體和塑料下池體固定在一起;在上內弧形槽與下內弧形槽之間的對接處設置有與其相互配合的內密封條，在上外弧形槽與下外內弧形槽之間的對接處設置有與其相互配合的外密封條;在塑料上池體的上端設置有污物清理檢查孔，在塑料上池體的兩端上分別設置有污水進口和污水出口，在塑料上池體和塑料下池體上分別均勻設置有相互配合的凹凸加強筋。

　　本實用新型的優點是：上述結構的組合式塑料污水處理池，由于池體采用塑料制成，耐氧化，耐酸堿，高低溫無變形，造價低，產品質量輕，有足夠的強度，外型美觀，克服了手糊制品強度不均勻的缺陷，提高了耐壓強度和使用壽命，成形效率高，可大批量生產，池體分為塑料上池體和塑料下池體兩部分，空間占用體積明顯降低，且運輸時可羅列疊放，大大方便了搬運和運輸，由于單個部件的空間占用體積減小，就可以很好地對其進行包裝后運輸，從而有效地避免了運輸過程中的磕碰損壞現象的發生。
