申請日2014.01.10

　　公開(公告)日2014.11.19

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種用在生活污水處理集成設備的基座，是水處理集成設備上的一個部件，基座上布置有能夠裝載水的中轉器、能夠裝載水的沖水器，生物處理裝置放置安裝位置和過濾器放置安裝位置;它具有能夠滿足本發明人提出的生活污水處理集成設備的使用，確保本發明人研究提出的生活污水處理集成設備具有占地面積小，結構緊湊，可移動，投資少，運行簡單方便等優點，改變了傳統生活污水處理的結構模式。

　　權利要求書

　　1.一種用在生活污水處理集成設備的基座，其特征在于：基座上布置有能夠裝載水的中 轉器(4)、能夠裝載水的沖水器(5)，生物處理裝置放置安裝位置和過濾器放置安裝位置。

　　2.如權利要求1所述的一種用在生活污水處理集成設備的基座，其特征在于：能夠裝載 水的中轉器(4)和能夠裝載水的沖水器(5)對應布置，兩者之間的位置大小與生物處理裝 置放置安裝位置匹配。

　　3.如權利要求1或2所述的一種用在生活污水處理集成設備的基座，其特征在于：在能 夠裝載水的中轉器(4)的一端的空間位置大小與過濾器放置安裝位置匹配。

　　4.如權利要求1或2或3所述的一種用在生活污水處理集成設備的基座，其特征在于： 在能夠裝載水的沖水器(5)的一端的空間位置大小與過濾器放置安裝位置匹配。

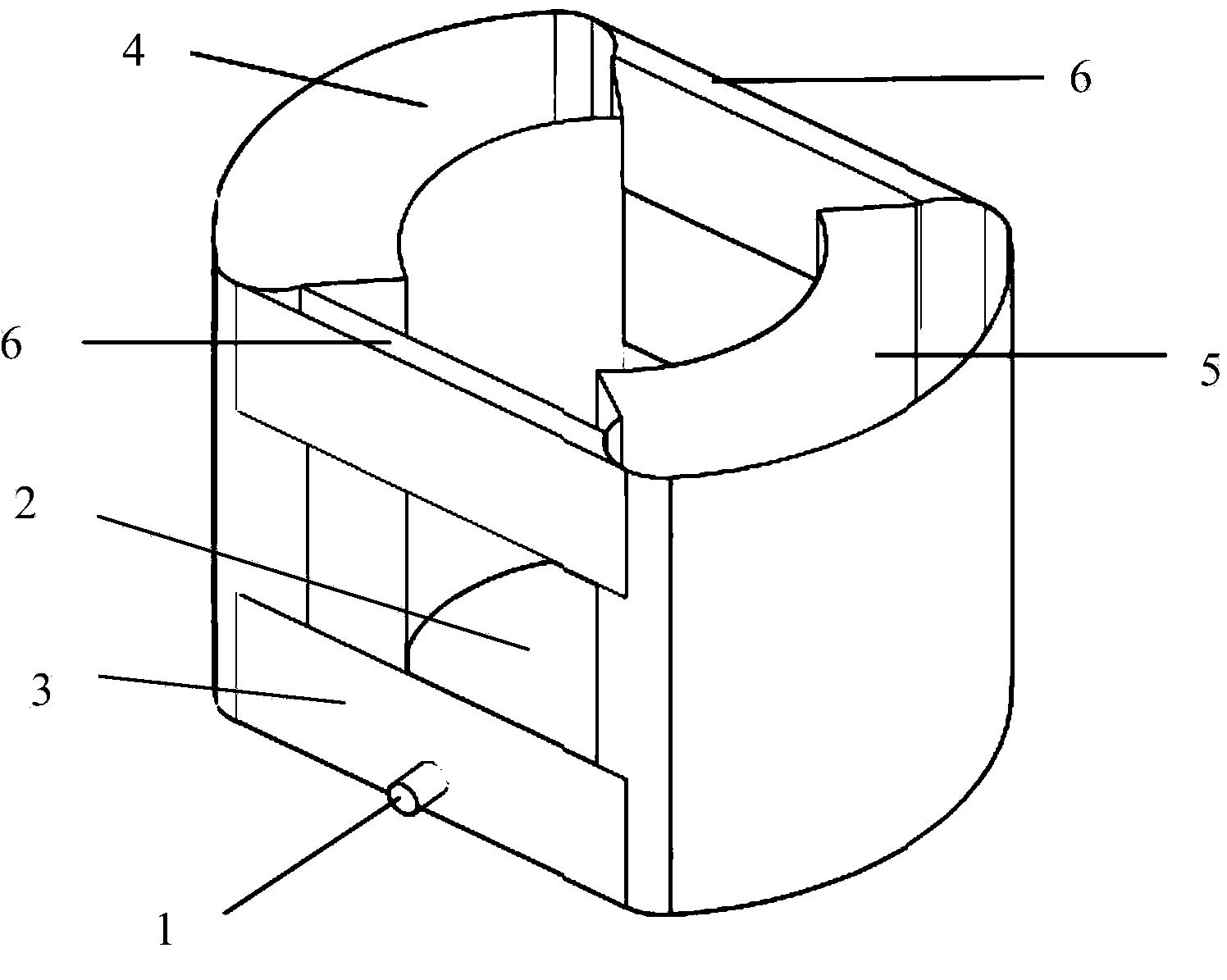

　　5.如權利要求1或2或3或4或5所述的一種用在生活污水處理集成設備的基座，其特 征在于：在能夠裝載水的中轉器(4)和能夠裝載水的沖水器(5)之間有檔板(3)，擋板(3) 上開有排污口(1)，兩塊擋板(3)和能夠裝載水的中轉器(4)和能夠裝載水的沖水器(5) 形成的底部空間是排水區(2)。

　　6.如權利要求1或2或3或4或5所述的一種用在生活污水處理集成設備的基座，其特 征在于：在能夠裝載水的中轉器(4)和能夠裝載水的沖水器(5)之間有連接水槽(6)，連 接水槽(6)一端與中轉器(4)連通，連接水槽(6)另一端與過濾器出水口連通，連接水槽(6) 與沖水器(5)不連通。

　　說明書

　　用在生活污水處理集成設備的基座

　　技術領域

　　本發明公開了一種用在生活污水處理集成設備的基座，是一種水處理集成設備上的基座， 是水處理集成設備上的一個部件。

　　背景技術

　　目前，國內外生活污水處理方案主要有初級簡單處理、活性污泥法、生物接觸氧化法、 一體化生物處理、組合式生物濾池、MBR污水處理、厭氧池加人工濕地、土地滲透、SBR 工藝處理等，每種污水處理方案都各有特點。

　　單純采用物理、化學方法單獨處理，基本上無法達到我國規定的水質排放要求;有的處 理方案雖然比較簡單，但處理后水質不夠理想，如人工濕地，從長期運行情況來看，濕地表 層易發生板結及堵塞等問題，且易受光照、溫度等影響，雖然運行費用較低，管理人員水平 要求不高，然而占地面積較大,抗沖擊能力差，需要有一定閑置土地的農村可以使用;又如 MBR等處理方法，雖然處理效果出水水質較好，但投資較大，處理費用較高,管理較為復雜, 由于使用膜處理，一定時間膜會破損，換膜困難,費用高。

　　另外，中國每年約有90%以上的生活污水未經處理就排入水域，全國有監測的1200多條 河流中，850多條受到污染，90%以上的城市水域也遭到污染，致使許多河段魚蝦絕跡，符合 國家一級和二級水質標準的河流僅占32.2%。污染正由淺層向深層發展，地下水和近海域海 水也正在受到污染，我們能夠飲用和使用的水正在不知不覺地減少。中國有82%的人飲用淺 井、江河水和水庫水，其中水質污染嚴重細菌超過衛生標準的占75%，受到有機物污染的飲 用水人口約1.6億。

　　面對日益嚴重的水污染現狀，和受到各生活污水處理?xiàng)l件要求與限制，迫切需要因地制 宜，找到適合當?shù)乜梢圆捎玫纳�活污水處理方案，解決目前生活污水處理存在占地面積大、 投資成本高、運行費用高、管理復雜、出水水質欠佳等問題。

　　面對上述局面，本發明人經過十多年的研究，提出了生活污水處理集成設備，該集成設 備能夠很好地治理生活污水。本發明人將傳統的占地面積大、平面布置、不能夠移動、成本 高、處理有局限性、處理環境差、管理復雜、出水水質欠佳等存在不同缺陷的生活污水治理 方式，轉變制造出了立體式縱向空間布置可移動的生活污水處理集成設備，生活污水處理集 成設備具有占地面積小，結構緊湊，可移動，投資少，運行費用低，管理方便,出水水質好， 耐沖擊負荷，節能降耗減排，水質可回用的特點，而本發明所公開的用在生活污水處理集成 設備的基座是確保生活污水處理集成設備完成上述內容的一個重要部件。

　　發明內容

　　本發明的目的是提供一種用在生活污水處理集成設備的基座，其具有能夠滿足本發明人 提出的生活污水處理集成設備的使用，確保本發明人研究提出的生活污水處理集成設備具有 占地面積小，結構緊湊，可移動，投資少，運行簡單方便等特點。

　　本發明的目的是這樣實現的：一種用在生活污水處理集成設備的基座，基座上布置有能 夠裝載水的中轉器、能夠裝載水的沖水器，生物處理裝置放置安裝位置和過濾器放置安裝位 置;

　　其中，能夠裝載水的中轉器和能夠裝載水的沖水器對應布置，兩者之間的位置大小與生 物處理裝置放置安裝位置匹配;

　　在能夠裝載水的中轉器的一端的空間位置大小與過濾器放置安裝位置匹配。

　　在能夠裝載水的沖水器的一端的空間位置大小與過濾器放置安裝位置匹配。

　　在能夠裝載水的中轉器和能夠裝載水的沖水器之間下部有檔板，擋板上開有排污口，兩 塊擋板和能夠裝載水的中轉器和能夠裝載水的沖水器形成的底部空間是排水區;

　　在能夠裝載水的中轉器和能夠裝載水的沖水器之間上部各有一條連接水槽，兩條連接水 槽的一端分別與中轉器連通，兩條連接水槽的另一端分別連接安置在沖水器中的過濾器出水 口，連接水槽與沖水器不連通。

　　本發明的優點是：

　　由于本發明所述的用在生活污水處理集成設備的基座能夠很好地滿足本發明人研究的生 活污水處理集成設備工作，使得本發明人提出的水處理集成設備能夠?qū)崿F(xiàn)占地面積小，結構 緊湊，可移動，投資少，運行費用低，管理方便,出水水質好，耐沖擊負荷，節能降耗減排， 水質可回用的優點，解決了傳統生活污水水處理方式存在的不足。

　　由于本發明所述的用在生活污水處理集成設備的基座選用了中心位置設置生物處理裝 置，左右位置對稱設置能夠裝載水的中轉器和能夠裝載水的沖水器，過濾器置于中轉器與沖 水器中的整體結構方案，最大限度合理利用了平面位置，確保了本發明人提出的生活污水處 理集成設備安裝到基座后水流程系統簡單順暢，占地面積小，整體結構對稱，設備安置穩定。

　　由于本發明所述的用在生活污水處理集成設備的基座中的中轉器和沖水器結構為凹環形 結構，凹環形結構不僅最大限度利用了碎片空間，凹環形結構的凹槽與生物過濾裝置外殼結 構匹配，對置于凹槽其內的生物過濾裝置能夠給予支撐，且過濾器位置設置在中轉器和沖水 器凹環形容器內，凹環形容器對放置在其內的過濾器也給予了支撐，特別是巧妙利用凹環形 結構的凸端做為過濾器的支撐外件，兩者匹配支撐效果更好。

　　由于本發明所述的用在生活污水處理集成設備的基座上的中轉器和沖水器之間下部位置 處有擋板，擋板與凹槽圍成的排水區最大限度利用了碎片空間，設計巧妙，確保了基座占地 面積小，成本低，方便移動，結構合理，設計巧妙。

　　由于本發明所述的用在生活污水處理集成設備的基座上的中轉器和沖水器之間設計有連 接水槽，一方面能夠?qū)⑦^濾器的出水即時送入中轉器，另一方面還能夠?qū)φ麄�生活污水處理 集成設備起到加固穩定平衡的作用。
