申請日2013.12.16

　　公開(公告)日2014.06.11

　　IPC分類號C02F1/40

　　摘要

　　本實用新型涉及污水處理領域，尤其涉及一種餐飲污水處理裝置。一種餐飲污水油水分離器，快速分離箱內設置有浮渣清除機構，深度分離箱內設置有儲油倉和折流導流板;所述快速分離箱與深度分離箱的下部通過連通管導通;深度分離箱的頂部裝有集油罩，集油罩頂部通過排油管與儲油倉連通，快速分離箱的上部設置有與排油管連通的排油口;所述集油罩的下方設置有蒸汽換熱管，所述蒸汽換熱管通過蒸汽輸送管與蒸汽加熱裝置連通;所述連通管與排油口的進口處都設置有隔渣濾板。本實用新型通過二級處理將油水徹底分離，通過蒸汽加熱提高油水分離的效率并避免油脂在低溫過程中的板結現象，能將餐飲污水中的固體污染物和動植物油脂快速的去除。

　　權利要求書

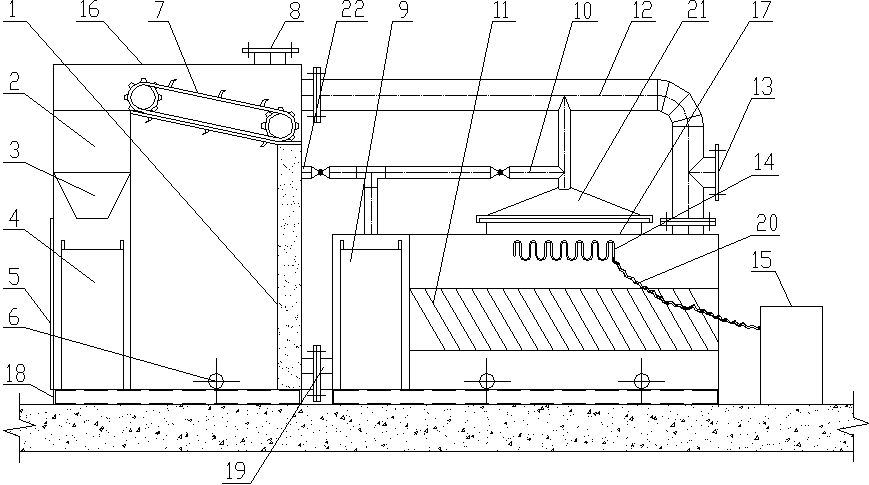

　　1.一種餐飲污水油水分離器，其特征是：包括蒸汽加熱裝置(15)、快速分離箱(16)和深度分離箱(17)，所述快速分離箱(16)和深度分離箱(17)為密封的箱體，快速分離箱(16)的頂部設置有污水進口(8);快速分離箱(16)內設置有浮渣清除機構，深度分離箱(17)內設置有儲油倉(9)和折流導流板(11);所述快速分離箱(16)與深度分離箱(17)的下部通過連通管(19)導通;深度分離箱(17)的頂部裝有集油罩(21)，集油罩(21)頂部通過排油管(10)與儲油倉(9)連通，快速分離箱(16)的上部設置有與排油管(10)連通的排油口(22);所述集油罩(21)的下方設置有蒸汽換熱管(14)，所述蒸汽換熱管(14)通過蒸汽輸送管(20)與蒸汽加熱裝置(15)連通;所述連通管(19)與排油口(22)的進口處都設置有隔渣濾板(1)。

　　2.如權利要求1所述的餐飲污水油水分離器，其特征是：所述的浮渣清除機構包括集渣區(2)、集渣斗(3)、集渣桶(4)和回轉式除渣機(7)，所述集渣區(2)設置在快速分離箱(16)的側邊部，所述集渣斗(3)和集渣桶(4)設置在集渣區(2)內;所述回轉式除渣機(7)設置在快速分離箱(16)的上部，回轉式除渣機(7)的卸渣點對應集渣斗(3)的進口，所述集渣斗(3)的出口對應集渣桶(4)的開口。

　　3.如權利要求2所述的餐飲污水油水分離器，其特征是：所述快速分離箱(16)的側壁還開設有與集渣桶(4)位置相配合的出渣小門(5)。

　　4.如權利要求1或2所述的餐飲污水油水分離器，其特征是：所述快速分離箱(16)與深度分離箱(17)的頂部還通過超越管(12)連通，所述超越管(12)上開設有溢流排放口(13)，所述超越管(12)通過管路與排油管(10)連通。

　　5.如權利要求3所述的餐飲污水油水分離器，其特征是：所述快速分離箱(16)與深度分離箱(17)的底部都設置有放空管(6)。

　　6.如權利要求3所述的餐飲污水油水分離器，其特征是：所述的儲油倉(9)內設置有儲油桶，所述深度分離箱(17)的側壁上設置有與儲油桶位置相配合的出油小門。

　　說明書

　　餐飲污水油水分離器

　　技術領域

　　本實用新型涉及污水處理領域，尤其涉及一種餐飲污水處理裝置。

　　背景技術

　　餐飲廢水主要來源于賓館、酒店、餐廳、食堂等，隨著城市快速發展，餐飲廢水排放量逐年增加。餐飲廢水中的動植物油是最重要的污染因子，高濃度的動植物油流入下水道會造成管道壁油脂堆積，造成排水管網堵塞及癱瘓，且管道內壁板結的油脂極難清洗，另外高濃度的油脂會使水中的化學需氧量COD大大增加，造成城市排水嚴重污染。

　　目前，餐飲業的油水分離主要采用傳統重力隔油池，其原理就是利用油水不互溶且油的密度較輕的特性，通過一定時間的停留，油水自然分層，水層通過排水管道自流至污水下水管網，油層由人工定期清撈。傳統隔油池存在以下問題：

　　1.人工操作依賴性強，一旦撈油人員疏忽管理，就很容易造成油脂外溢。

　　2.浮渣清撈工作量大，需要人工清洗格柵框。

　　3.隔油池場地環境狀況差，惡臭四溢，蚊蠅滋長。

　　4.長期運行后池體油脂板結嚴重，全面清洗工作大。

　　如何將餐飲油水分離設備做到機械化、自控、節能、環境良好成為新一代油水分離的研究發展方向。

　　發明內容

　　本實用新型所要解決的技術問題是提供一種餐飲污水油水分離器，通過二級處理將油水徹底分離，第二級分離處理時通過蒸汽加熱提高油水分離的效率并避免油脂在低溫過程中的板結現象，能將餐飲污水中的固體污染物和動植物油脂快速的去除，可確保餐飲污水中的臭氣不響大氣散播，操作人員只需回收油脂及處理垃圾即可，勞動強度極低，可靠性高。

　　本實用新型是這樣實現的：一種餐飲污水油水分離器，包括蒸汽加熱裝置、快速分離箱和深度分離箱，所述快速分離箱和深度分離箱為密封的箱體，快速分離箱的頂部設置有污水進口;快速分離箱內設置有浮渣清除機構，深度分離箱內設置有儲油倉和折流導流板;所述快速分離箱與深度分離箱的下部通過連通管導通;深度分離箱的頂部裝有集油罩，集油罩頂部通過排油管與儲油倉連通，快速分離箱的上部設置有與排油管連通的排油口;所述集油罩的下方設置有蒸汽換熱管，所述蒸汽換熱管通過蒸汽輸送管與蒸汽加熱裝置連通;所述連通管與排油口的進口處都設置有隔渣濾板。

　　所述的浮渣清除機構包括集渣區、集渣斗、集渣桶和回轉式除渣機，所述集渣區設置在快速分離箱的側邊部，所述集渣斗和集渣桶設置在集渣區內;所述回轉式除渣機設置在快速分離箱的上部，回轉式除渣機的卸渣點對應集渣斗的進口，所述集渣斗的出口對應集渣桶的開口。

　　所述快速分離箱的側壁還開設有與集渣桶位置相配合的出渣小門。

　　所述快速分離箱與深度分離箱的頂部還通過超越管連通，所述超越管上開設有溢流排放口，所述超越管通過管路與排油管連通。

　　所述快速分離箱與深度分離箱的底部都設置有放空管。

　　所述的儲油倉內設置有儲油桶，所述深度分離箱的側壁上設置有與儲油桶位置相配合的出油小門。

　　本實用新型餐飲污水油水分離器通過二級處理將油水徹底分離，第二級分離處理時通過蒸汽加熱提高油水分離的效率并避免油脂在低溫過程中的板結現象，能將餐飲污水中的固體污染物和動植物油脂快速的去除。去渣和除油效率高，易于管理和操作，經處理的污水可達到有關排放標準，分離后的油脂可資源再利用。本裝置為高效設備，處理負荷符合高，污水停留時間短，故污水中殘余的垃圾不易腐敗發臭;同時，設備為全封閉系統，可確保餐飲污水中的臭氣不響大氣散播，操作人員只需回收油脂及處理垃圾即可，勞動強度極低，可靠性高。
