申請日2015.07.23
公開(公告)日2015.12.16
IPC分類號C02F9/14
摘要
本發明屬于污水處理技術領域，公開了一種用于污水處理的塔式一體化處理裝置，用于解決現有污水處理系統占面積大，地面投資成本較大，不能適用于可利用面積較小的企業的問題。本發明包括塔體，塔體的底端設有厭氧池，壓氧池的上方經管道連通有缺氧池，缺氧池的上方經管道連通有流化床生化區，硫化床生化區包括外殼，所述外殼上連通有泥水分離器，所述外殼的外圍與塔體之間形成沉淀區，所述沉淀區設有斜管填料，所述斜管填料的上方與濾料層，所述濾料層的上方設有集水槽，所述集水槽連通有排水管。
權利要求書
1.一種用于污水處理的塔式一體化處理裝置，其特征在于，包括塔體，所述塔體的底端設有厭氧池，所述壓氧池的上方經管道連通有缺氧池，所述缺氧池的上方經管道連通有流化床生化區，所述硫化床生化區包括外殼，所述外殼上連通有泥水分離器，所述外殼的外圍與塔體之間形成沉淀區，所述沉淀區設有斜管填料，所述斜管填料的上方與濾料層，所述濾料層的上方設有集水槽，所述集水槽連通有排水管;所述泥水分離器包括圓柱狀的罐體，罐體的側面設置有與流化床生化區連通的進水口，罐體內部在進水口的上方分布有泥水分離器擋板，泥水分離器擋板的上方設置有出水堰槽，所述罐體的下方設有收集污泥的泥斗，泥斗的底部設有排泥口，所述出水堰槽和排泥口與沉淀區連通。
2.根據權利要求1所述的用于污水處理的塔式一體化處理裝置，其特征在于，所述厭氧池內設有懸浮生物填料。
3.根據權利要求2所述的用于污水處理的塔式一體化處理裝置，其特征在于，所述厭氧池和缺氧池配設有攪拌機。
4.根據權利要求3所述的用于污水處理的塔式一體化處理裝置，其特征在于，所述流化床生化區的底部設有曝氣管，所述曝氣管經管道與設置在塔體上方的鼓風機連通。
5.根據權利要求4所述的用于污水處理的塔式一體化處理裝置，其特征在于，所述沉淀區的底部連通有污泥回流泵，所述污泥回流泵的出口經污泥回流管與流化床生化區連通。
6.根據權利要求1—5任一所述的用于污水處理的塔式一體化處理裝置，其特征在于，所述斜管填料的傾斜角度為50—70°。
7.根據權利要求6所述的用于污水處理的塔式一體化處理裝置，其特征在于，所述塔體上開設有用于對厭氧池和缺氧池進行檢修的檢修口。
8.根據權利要求6所述的用于污水處理的塔式一體化處理裝置，其特征在于，所述厭氧池與缺氧池之間的管道上配設有單向閥，所述缺氧池與流化床生化區之間的管道上配設有單向閥。
9.根據權利要求1所述的用于污水處理的塔式一體化處理裝置，其特征在于，所述進水口的軸線與罐體的中心軸為異面直線。
10.根據權利要求1所述的用于污水處理的塔式一體化處理裝置，其特征在于，所述泥水分離擋板由交錯設置且具有傾斜度的擋板組成。
說明書
一種用于污水處理的塔式一體化處理裝置
技術領域
本發明屬于污水處理技術領域，公開了一種用于污水處理的塔式一體化處理裝置。
背景技術
目前，污水處理技術總體而言可分為物理處理技術、物理化學處理技術、生物化學處理技術和化學處理技術，現有技術中關于污水處理的文獻也較多，例如申請?zhí)枮?01410556467.4的發明專利公開了一種污水處理系統，包括：至少一個污水輸入管道，曝氣池，一集水槽、至少一個坡形斜面;曝氣池上連接有排水管道，排水管道設置于坡形斜面的頂部;集水槽設置于坡形斜面的底部;至少一個污水輸出管道，污水輸出管道連接于集水槽底部，至少一個過濾單元，設置于坡形斜面與集水槽之間，或設置于集水槽之中，曝氣池內還均勻設置對流柱陣列;對流柱包括蓋板和立柱，蓋板露出水面，且蓋板的上表面為深色金屬質;立柱包括芯軸及包覆在芯軸外側的耐腐蝕保溫層，芯軸由金屬構成，且該芯軸的上方連接至蓋板的上表面，下方連接至集水槽池底;芯軸的近池底端裸露，其余部分由耐腐蝕保溫層包覆，芯軸的近集水槽底端連接有一個散熱部;散熱部由球形薄金屬面構成;過濾單元為微孔過濾介質。
申請?zhí)枮?01410513206.4的發明專利公開了一種戶用污水處理系統，由順次連接的沉淀隔油池、填料池、蓄水提升池、自復氧生物池和人工濕地床組成，沉淀隔油池內設置有隔板和總進水管，填料池內設有彈性填料和進水管，填料池和蓄水提升池之間有過水孔，蓄水提升池內有太陽能與常規動力相結合的提升泵，提升泵與提升管相連，自復氧生物池內設置有填料層，填料層從上至下依次為砂層、細顆粒礫石層和粗顆粒礫石層，自復氧生物池池壁上設置有復氧管和通氣孔，自復氧生物池池底設置有曝氣管，填料層上面設置有布水管，布水管與提升管相連，自復氧生物池通過穿孔排水管與人工濕地床相連，人工濕地床內設置有礫石層，人工濕地床底部從上至下依次為土工布層、高密度聚乙烯膜和壓實粘土層，人工濕地床底部設置有可調出水管，可調出水管與回用蓄水池相連或與當?shù)氐乇硭w相連;蓄水提升池內設置有與提升泵相配合的液位控制器;自復氧生物池設置有預留孔，帳篷安裝在預留孔中;自復氧生物池通過穿孔排水管與緩沖池相連，緩沖池通過恒流出水器與人工濕地床相連;人工濕地床中鋪設有石灰石或硅灰石。
申請?zhí)枮?01510116668.7的發明專利公開了一種污水處理系統，包括預缺氧池，與進水管道相連接，用于回流污泥和污水的缺氧反硝化反應;厭氧池，與進水管道相連接，并且與預缺氧化池相導通，用于生化除磷時進行厭氧釋磷;缺氧池，與進水管道相連接，并且與厭氧池相導通，用于反硝化脫氮;好氧池，與缺氧池相導通，用于有機物降解、有機氮和氨氮硝化、磷的吸收;后缺氧池，與好氧池相導通，用于同時硝化反硝化處理;序批式斜板沉淀池，與后缺氧池相導通，用于泥水分離處理和回流污泥的濃縮，回流污泥回流至預缺氧池。
然而，目前的污水處理系統大都是臥式的，由于臥式的處理系統占地面積較大，對于一些可利用面積較小的企業來說，臥式污水處理系統不能使用。
發明內容
本發明為了解決現有污水處理系統占面積大，地面投資成本較大，不能適用于可利用面積較小的企業的問題，而提供一種用于污水處理的塔式一體化處理裝置，具有占地面積小的特點，能夠減低地面建設成本，同時能夠適用于可利用面積較小的企業。
為解決上述技術問題，本發明所采用的技術方案是：

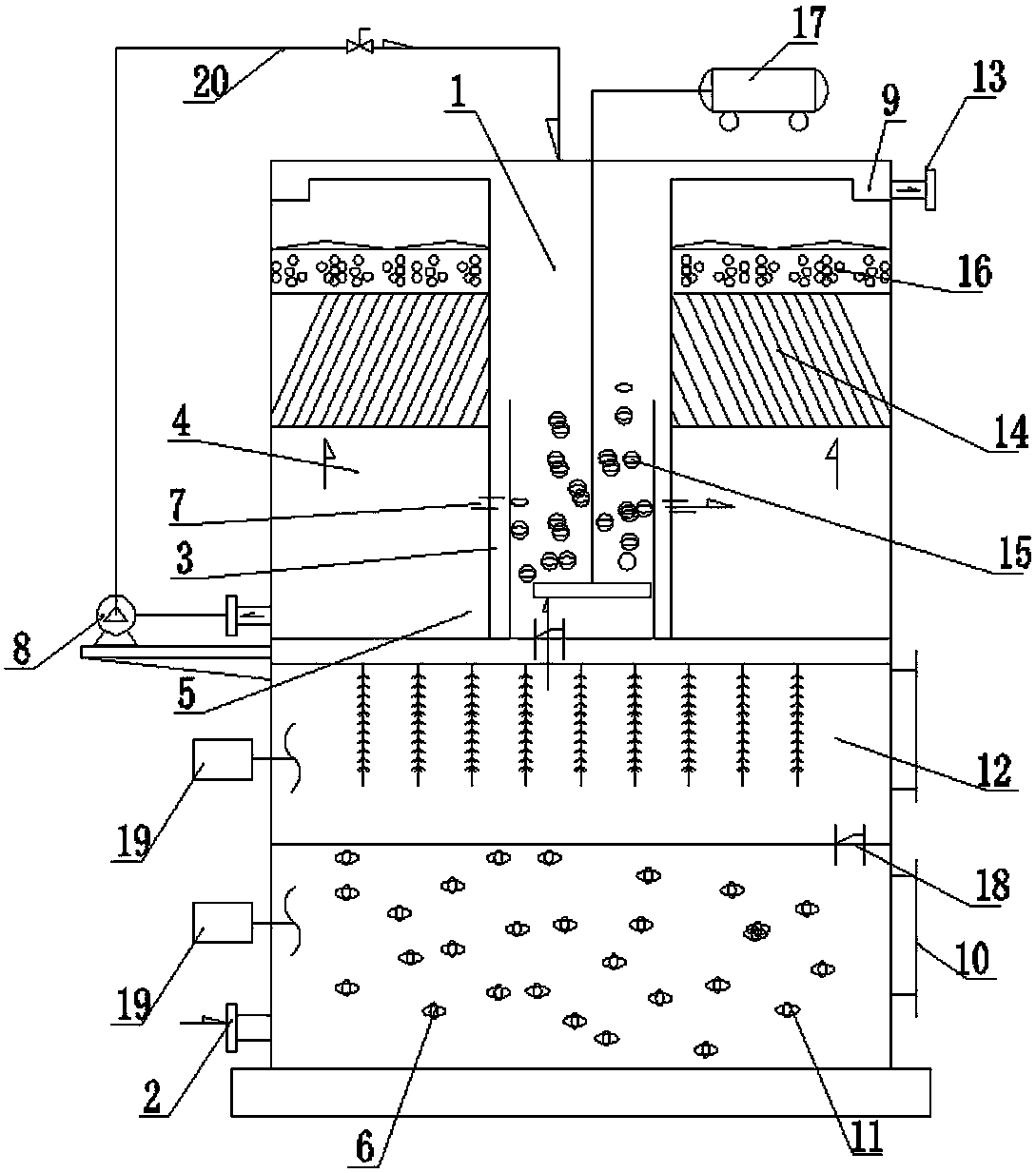

一種用于污水處理的塔式一體化處理裝置，其特征在于，包括塔體，所述塔體的底端設有厭氧池，所述壓氧池的上方經管道連通有缺氧池，所述缺氧池的上方經管道連通有流化床生化區，所述硫化床生化區包括外殼，所述外殼上連通有泥水分離器，所述外殼的外圍與塔體之間形成沉淀區，所述沉淀區設有斜管填料，所述斜管填料的上方與濾料層，所述濾料層的上方設有集水槽，所述集水槽連通有排水管;所述泥水分離器包括圓柱狀的罐體，罐體的側面設置有與流化床生化區連通的進水口，罐體內部在進水口的上方分布有泥水分離器擋板，泥水分離器擋板的上方設置有出水堰槽，所述罐體的下方設有收集污泥的泥斗，泥斗的底部設有排泥口，所述出水堰槽和排泥口與沉淀區連通。
所述厭氧池內設有懸浮生物填料。
所述厭氧池和缺氧池配設有攪拌機。
所述流化床生化區的底部設有曝氣管，所述曝氣管經管道與設置在塔體上方的鼓風機連通。
所述沉淀區的底部連通有污泥回流泵，所述污泥回流泵的出口經污泥回流管與流化床生化區連通。
所述斜管填料的傾斜角度為50—70°。
所述塔體上開設有用于對厭氧池和缺氧池進行檢修的檢修口。
所述厭氧池與缺氧池之間的管道上配設有單向閥，所述缺氧池與流化床生化區之間的管道上配設有單向閥。
所述進水口的軸線與罐體的中心軸為異面直線。
所述泥水分離擋板由交錯設置且具有傾斜度的擋板組成。
與現有技術相比，本發明具有以下有益效果：
本發明的用于污水處理的塔式一體化處理裝置，包括塔體，所述塔體的底端設有厭氧池，所述壓氧池的上方經管道連通有缺氧池，所述缺氧池的上方經管道連通有流化床生化區，所述硫化床生化區包括外殼，所述外殼上連通有泥水分離器，所述外殼的外圍與塔體之間形成沉淀區，所述沉淀區設有斜管填料，所述斜管填料的上方與濾料層，所述濾料層的上方設有集水槽，所述集水槽連通有排水管;所述泥水分離器包括圓柱狀的罐體，罐體的側面設置有與流化床生化區連通的進水口，罐體內部在進水口的上方分布有泥水分離器擋板，泥水分離器擋板的上方設置有出水堰槽，所述罐體的下方設有收集污泥的泥斗，泥斗的底部設有排泥口，所述出水堰槽和排泥口與沉淀區連通。污水依次進入?yún)捬醭�、缺氧池、硫化床生物區、沉淀區，然后經斜管填料和濾料層完成整個污水處理，本發明具有集成化程度高、占地空間小的特點，能夠降低地面投資成本，特別適用于可利用面積小的企業的使用。
本發明的泥水分離器污水從進水口進入泥水分離裝置，在離心力和重力的作用下，大顆粒污泥向下運動，較小的顆粒污泥在泥水分離器擋板附近沉降至泥斗，并由泥斗底部的排泥口排出;清水上升至出水堰槽，在收集槽內收集到一定程度后排出。本發明無需施加藥劑，快速高效沉淀的特點。
