申請日2015.07.23

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/04; C02F103/34; C02F101/14

　　摘要

　　一種石墨含氟廢水處理系統，屬于廢水處理領域，它包括廢酸管路、氫氟酸管路、堿液管路、沉淀單元、酸液貯存單元、中和絮凝單元、壓濾單元、微濾單元、超濾單元、納濾單元、濃縮液儲罐、氟化鋇生產單元、廢水儲罐;其中廢酸管路與沉淀單元相連通;沉淀單元、酸液貯存單元、中和絮凝單元、壓濾單元、微濾單元、超濾單元、納濾單元依次相連通;堿液管路與中和絮凝單元相連通;氫氟酸管路、氟化鋇生產單元、廢水儲罐依次相連通;濃縮液儲罐與超濾單元、納濾單元、中和絮凝單元相連通。本實用新型將廢氫氟酸單獨收集并加以利用生成氟化鋇產品，提高了氟資源的有效利用率;處理效果好，處理后廢水可實現達標回用，經濟效益和社會效益顯著。

　　權利要求書

　　1.一種石墨含氟廢水處理系統，其特征在于它包括：廢酸管路(1)、沉淀單元 (2)、酸液貯存單元(3)、中和絮凝單元(4)、堿液管路(5)、壓濾單元(6)、微濾單元(7)、超濾單元(8)、納濾單元(9)、濃縮液儲罐(10)、廢水儲罐(11)、氟化鋇生產單元(12)和氫氟酸管路(13);其中廢酸管路(1)與沉淀單元(2) 相連通;沉淀單元(2)、酸液貯存單元(3)、中和絮凝單元(4)、壓濾單元(6)、微濾單元(7)、超濾單元(8)、納濾單元(9)依次相連通;堿液管路(5)與中和絮凝單元(4)相連通;氫氟酸管路(13)、氟化鋇生產單元(12)、廢水儲罐(11)依次相連通;濃縮液儲罐(10)與超濾單元(8)、納濾單元(9)、中和絮凝單元(4)相連通。

　　說明書

　　一種石墨含氟廢水處理系統

　　技術領域

　　本實用新型屬于廢水處理領域，具體涉及一種石墨含氟廢水處理系統。

　　背景技術

　　隨著石墨深加工產品在國內外市場需求量日益增大，石墨行業迅速發展，石墨加工企業也越來越多，與之相關聯的廢水污染的處理問題引起企業以及社會的關注。

　　石墨生產過程中的廢水主要來源于酸溶解、酸沖洗過程以及清洗工序中排出的廢酸液。具體因工藝不同而略有差異。其中含酸廢水主要成分涉及HF、 H2SO4、HCl、HNO3等，這些廢水直接排放對環境污染嚴重。目前常用的處理方法是堿中和后再加絮凝劑絮凝，沉淀分離等，這些方法不能達到日益嚴格的環保要求，更談不上水的回收利用。石墨廢水中含有大量的氫氟酸，氟是一種重要的戰略資源，將廢水中的氟資源的進行再次利用具有良好的經濟效益。因此需要一種能夠?qū)崿F(xiàn)石墨含氟廢水達標回用或排放并對廢水中氟資源進行再次利用的石墨含氟廢水處理系統。

　　發明內容

　　本實用新型要解決的技術問題在于提供一種石墨含氟廢水處理系統。實現石墨含氟廢水達標回用或排放，并對廢水中氟資源的進行再次利用。

　　石墨生產過程中先加入氫氟酸進行酸處理，隨后加入硫酸、鹽酸、硝酸分別進行酸處理，最后分別加入稀鹽酸和純水進行洗滌處理，由于要對廢氫氟酸進行重新利用，廢氫氟酸通過氫氟酸管路進入氟化鋇生產單元進行單獨處理，其它廢酸溶液合并成為混合廢酸溶液后統一處理。

　　本實用新型通過以下技術方案來實現：

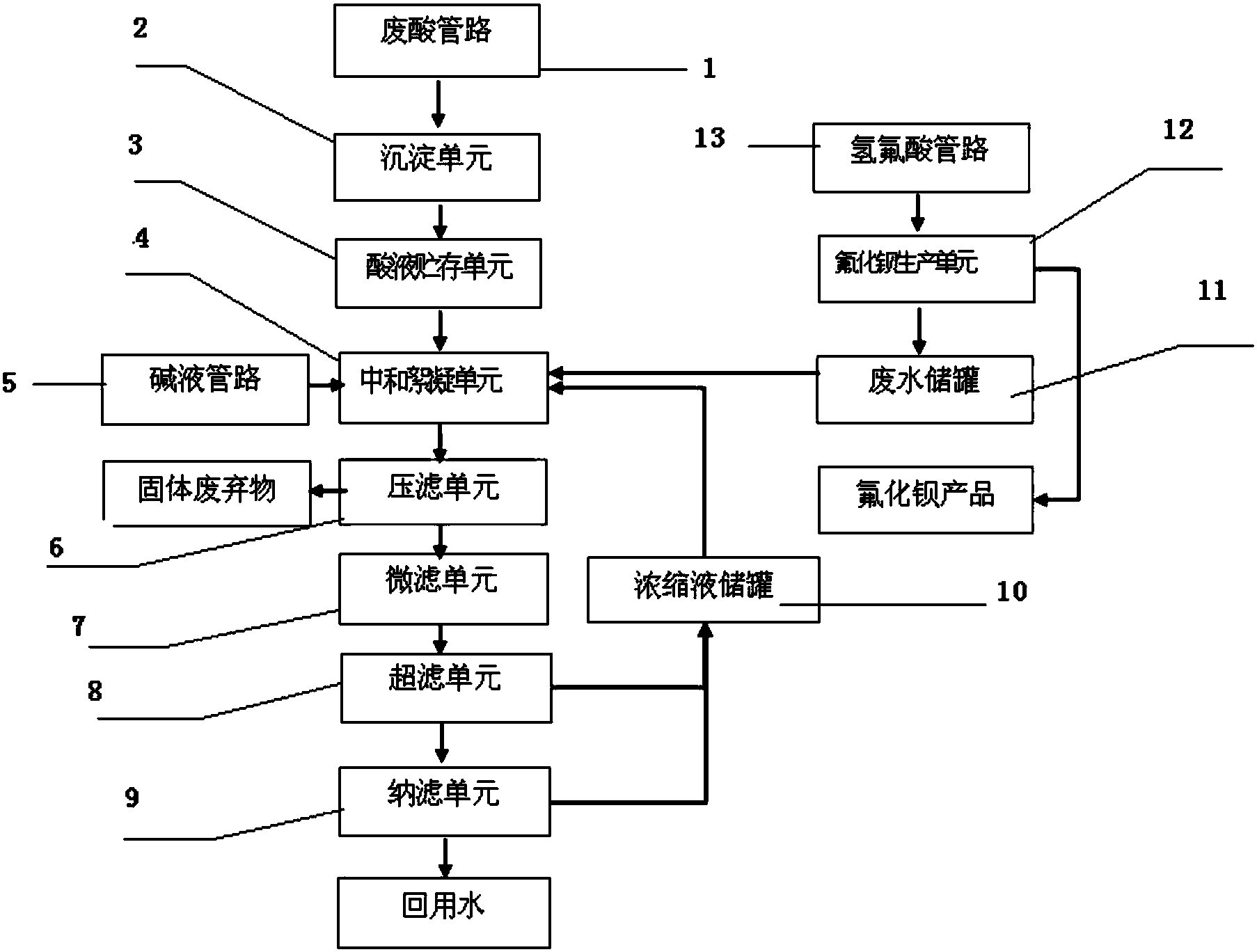

　　一種石墨含氟廢水處理系統，它包括：廢酸管路、氫氟酸管路、堿液管路、沉淀單元、酸液貯存單元、中和絮凝單元、壓濾單元、微濾單元、超濾單元、納濾單元、濃縮液儲罐、氟化鋇生產單元、廢水儲罐;

　　其中廢酸管路與沉淀單元相連通;

　　沉淀單元、酸液貯存單元、中和絮凝單元、壓濾單元、微濾單元、超濾單元、納濾單元依次相連通;堿液管路與中和絮凝單元相連通;氫氟酸管路、氟化鋇生產單元、廢水儲罐依次相連通;濃縮液儲罐與超濾單元、納濾單元、中和絮凝單元相連通。

　　混合廢酸溶液通過廢酸管路匯集于沉淀單元，經過沉淀處理的混合廢酸溶液進入中和絮凝單元，石墨生產過程中的廢氫氟酸溶液則通過氫氟酸管路進入氟化鋇生產單元，得到氟化鋇產品，廢水則在廢水儲罐暫存，隨后進入中和絮凝單元，在中和絮凝單元混勻，與通過堿液管路進入的氫氧化鈣堿液發生中和反應，并加入絮凝劑促進沉淀的生成，通過壓濾單元去除廢水中固形物，濾液則依次通過微濾單元、超濾單元、納濾單元進行膜處理，處理后的廢水可回用或排放，濃縮液則進入濃縮液儲罐暫存，隨后進入中和絮凝單元重新進行再次處理。

　　所述絮凝劑為聚合鋁鹽、聚合鐵鹽、聚合硅酸鹽、有機高分子絮凝劑中的一種或多種，優選為聚合硅酸鐵鈣。

　　本實用新型與現有技術相比的有益效果：

　　本實用新型將廢氫氟酸單獨收集并加以利用生成氟化鋇產品，提高了氟資源的有效利用率;

　　本實用新型采用聚合硅酸鐵鈣作為絮凝劑，絮凝效果好，對水體無二次污染;

　　本實用新型采用膜處理技術對廢水進行處理，處理效果好，處理后廢水可實現達標回用;

　　本實用新型在處理含氟廢水的同時減輕了企業負擔，經濟效益和社會效益顯著。
