申請日2015.07.23

　　公開(公告)日2015.12.02

　　IPC分類號C02F103/10; C02F1/00

　　摘要

　　本實用新型公開了一種新型制砂污水處理塔，包括主塔體，固設于主塔體內部的反應部，支撐主塔體的支撐部，設置于主塔體靠近下端的外圓柱面上的泄壓口，設置于該主塔體外圓柱面上從主塔體底端延伸至頂端的梯子，所述主塔體底部為集料部，所述集料部的最底端開有反應物出口，所述主塔體靠近頂部邊緣開有使凈化清水流出的清水出口，其特征在于，所述反應部包括反應通道、電機和攪拌棒，所述電機固設在反應通道上端口上方，所述攪拌棒與電機主軸固定連接，本實用新型制砂污水處理塔，在反應通道內設置攪拌棒，使藥劑和污水的混合更加均勻，加快反應速度，提升污水處理效率。

　　權利要求書

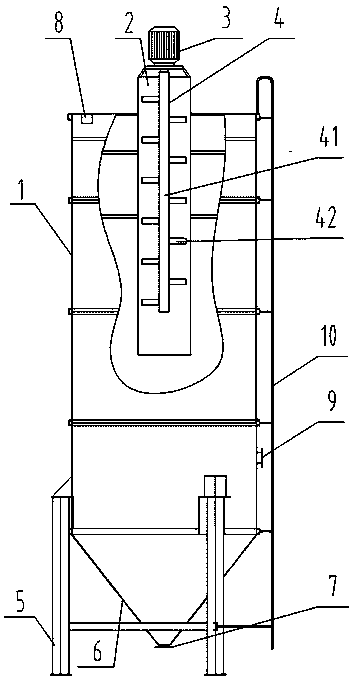

　　1.一種新型制砂污水處理塔，包括主塔體(1)，固設于主塔體內部的反應部，支撐主塔體的支撐部(5)，設置于主塔體(1)靠近下端的外圓柱面上的泄壓口(9)，設置于該主塔體(1)外圓柱面上從主塔體(1)底端延伸至頂端的梯子(10)，所述主塔體底部為集料部(6)，所述集料部(6)的最底端開有反應物出口(7)，所述主塔體靠近頂部邊緣開有使凈化清水流出的清水出口(8)，其特征在于，所述反應部包括反應通道(2)、電機(3)和攪拌棒(4)，所述電機(3)固設在反應通道(2)上端口上方，所述攪拌棒(4)與電機(3)主軸固定連接。

　　2.如權利要求1所述的一種新型制砂污水處理塔，其特征在于，所述攪拌棒(4)包括攪拌軸(41)與間隔固設在所述攪拌軸(41)上的若干攪拌凸起(42)。

　　說明書

　　一種新型制砂污水處理塔

　　技術領域

　　本實用新型涉及一種新型制砂污水處理塔，屬于礦山污水處理技術領域。

　　背景技術

　　在用水洗方法的機制砂和水洗碎石的過程中會產生大量的污水，污水同過細砂回收裝置處理后，污水還是含有泥漿。傳統的處理方式是通過沉淀池逐級過濾、沉淀讓泥沙和水分離，這種方式占地面積多、沉淀時間長。

　　實用新型內容

　　本實用新型公開了一種新型制砂污水處理塔，以解決背景技術中提到的問題。

　　為了達到上述之目的，本實用新型采用如下具體技術方案：

　　一種新型制砂污水處理塔，包括主塔體，固設于主塔體內部的反應部，支撐主塔體的支撐部，設置于主塔體靠近下端的外圓柱面上的泄壓口，設置于該主塔體外圓柱面上從主塔體底端延伸至頂端的梯子，所述主塔體底部為集料部，所述集料部的最底端開有反應物出口，所述主塔體靠近頂部邊緣開有使凈化清水流出的清水出口，其特征在于，所述反應部包括反應通道、電機和攪拌棒，所述電機固設在反應通道上端口上方，所述攪拌棒與電機主軸固定連接。

　　進一步的，所述攪拌棒包括攪拌軸與間隔固設在所述攪拌軸上的若干攪拌凸起。

　　本實用新型與現有技術相比的優點是：在反應通道內設置攪拌棒，使藥劑和污水的混合更加均勻，加快反應速度，提升污水處理效率。
