申請日2015.07.23

　　公開(公告)日2015.10.28

　　IPC分類號E03F5/042

　　摘要

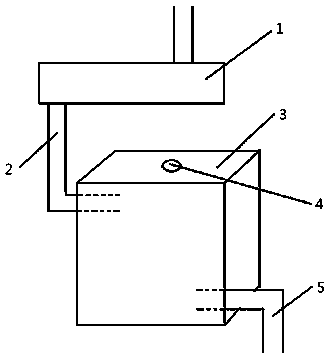

　　一種污水與空氣阻斷裝置，其特征是由冷凝器(1)、排水管(2)、污水與空氣阻斷箱(3)、出氣孔(4)、出水管(5)組成;污水與空氣阻斷箱(3)由不銹鋼板制成，是一個40×40×40cm的正方形鐵盒，上方開有出氣孔(4);污水與空氣阻斷箱(3)上端與排水管(2)、冷凝器(1)相連，下端與出水管(5)相連;排水管(2)比出水管(5)高。制藥車間潔凈區設備工作后的剩余水、汽，先進入冷凝器(1)中，水和汽經冷凝后通過排水管(2)進入污水與空氣阻斷箱(3)，然后由出水管(5)排入下水道。

　　權利要求書

　　1. 一種污水與空氣阻斷裝置，其特征是由冷凝器(1)、排水管(2)、污水與空氣阻斷箱(3)、出氣孔(4)、出水管(5)組成;污水與空氣阻斷箱(3)由不銹鋼板制成，是一個40×40×40cm的正方形鐵盒，上方開有出氣孔(4);污水與空氣阻斷箱(3)上端與排水管(2)、冷凝器(1)相連，下端與出水管(5)相連;排水管(2)比出水管(5)高。

　　說明書

　　一種污水與空氣阻斷裝置

　　技術領域

　　本發明涉及一種污水與空氣阻斷裝置。

　　背景技術

　　制藥車間的潔凈區設備，工作后的水、汽，需要通過管道排放到下水道。由于排放剩余水、汽的管道與下水道直接相連，當下水道堵塞或水位上漲時，下水道內的污水和非潔凈空氣會順著排放剩余水、汽的管道，進入到制藥車間的潔凈區設備內，污染潔凈區設備，進而污染環境與藥品。此弊端一直沒有好的解決辦法。

　　發明內容

　　針對以上存在的不足，本發明的目的是公開一種污水與空氣阻斷裝置，其特征是由冷凝器、排水管、污水與空氣阻斷箱、出氣孔、出水管組成;污水與空氣阻斷箱由不銹鋼板制成，是一個40×40×40cm的正方形鐵盒，上方開有出氣孔;污水與空氣阻斷箱一側與排水管、冷凝器相連，另一側與出水管相連;排水管比出水管高。制藥車間潔凈區設備工作后的剩余水、汽，先進入冷凝器中，水和汽經冷凝后通過排水管進入污水與空氣阻斷箱，然后由出水管排入下水道。

　　當下水道堵塞或水位上漲時，下水道內的污水和非潔凈空氣會先進入污水與空氣阻斷箱。由于排水管比出水管高，且非直接連接，污水無法進入到排放剩余水、汽的管道;污水與空氣阻斷箱上開有出氣孔，非潔凈空氣會從出氣孔排出，也無法進入到排放剩余水、汽的管道，更不會對制藥車間潔凈區設備和環境造成污染。

　　本發明一種污水與空氣阻斷裝置的有益效果是：裝置制作安裝容易，成本低廉，使用方便，污水與非潔凈空氣阻斷效果好。
