申請日2015.07.24

　　公開(公告)日2016.02.03

　　IPC分類號C02F9/04; G05B19/04

　　摘要

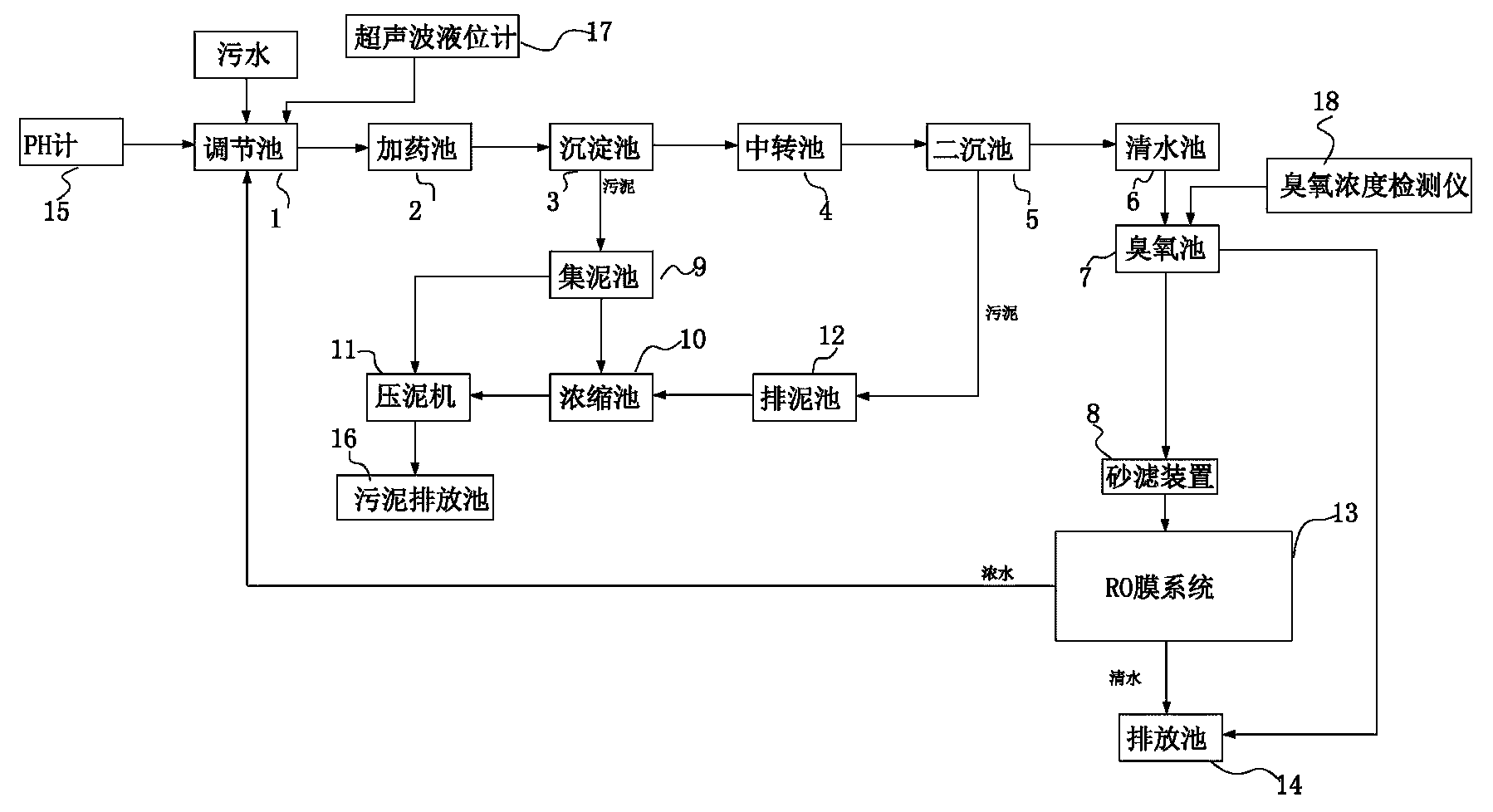

　　本新型公開一種工業污水回用處理系統,包括調節池、加藥池、沉淀池、中轉池、二沉池、清水池、臭氧池、砂濾裝置以及RO膜系統;污水進水管連接調節池,污水沿污水進水管注入調節池;調節池另一端與加藥池連接;所述加藥池與所述沉淀池連接;沉淀池還與中轉池和集泥池連接,中轉池連接二沉池,二沉池與臭氧池連接,砂濾裝置與臭氧池連接,砂濾裝置還與RO膜系統連接，污水經上述各部件進行PH調節、混凝沉淀、消毒以及過濾得到清水和濃水，清水流入與RO膜系統連接的排放池，濃水回排至調節池內。本新型的污水回用處理系統，流程簡單、操作方便、成本低，污水回用系統處理得到的清水品質高，能用于直接排放和作為工業用水使用。

　　權利要求書

　　1.一種工業污水回用處理系統,其特征在于:包括調節池、加藥池、沉淀池、中轉池、二沉池、清水池、臭氧池、砂濾裝置以及RO膜系統;污水進水管連接所述調節池,污水沿污水進水管注入所述調節池;所述調節池另一端與所述加藥池連接;所述加藥池與所述沉淀池連接,污水在所述沉淀池內沉淀分離;所述沉淀池還與中轉池和集泥池連接,污水經沉淀分離出的上層液與污泥分別流入所述中轉池和集泥池內;所述中轉池連接所述二沉池,存儲在所述中轉池中的上層液注入所述二沉池內進行再次沉淀分離;所述二沉池與所述臭氧池連接,經所述二沉池沉淀分離出的上清液注入所述臭氧池內進行消毒處理;所述砂濾裝置與所述臭氧池連接,并對消毒后的上清液進行過濾;所述砂濾裝置還與所述RO膜系統連接，注入所述RO膜系統的上清液經RO膜系統處理得到清水和濃水，清水流入與所述RO膜系統連接的排放池，濃水回排至所述調節池內。

　　2.根據權利要求1所述的一種工業污水回用處理系統,其特征在于:所述集泥池連接壓泥機和濃縮池;所述二沉池連接排泥池,所述排泥池與所述濃縮池連接;所述濃縮池還與所述壓泥機連接,所述集泥池收集的污泥和/或由所述濃縮池除去水分的污泥經所述壓泥機處理,得到能填埋或焚燒的干凈泥,排入污泥排放池。

　　3.根據權利要求1所述的一種工業污水回用處理系統,其特征在于:所述RO膜系統前端還設置有若干增壓泵,并由所述若干增壓泵將上清液注入所述RO膜系統。

　　4.根據權利要求1所述的一種工業污水回用處理系統,其特征在于:所述調節池內還設置有超聲波液位計,由該超聲波液位計控制污水注入流速。

　　5.根據權利要求1所述的一種工業污水回用處理系統，其特征在于：所述調節池內還設有PH計，由該所述PH計測量及監測所述調節池內污水的PH值;所述臭氧池還連接有臭氧濃度檢測儀,由所述臭氧濃度檢測儀控制所述臭氧池內臭氧濃度。

　　6.根據權利要求1-5任意一項所述的一種工業污水回用處理系統，其特征在于：還設置有智能控制裝置，所述調節池、加藥池、沉淀池、中轉池、二沉池、清水池、臭氧池、砂濾裝置以及RO膜系統與所述控制裝置電氣連接，并由所述控制裝置統籌控制。

　　說明書

　　一種工業污水回用處理系統

　　技術領域

　　本新型涉及水處理領域，尤其是涉及一種工業污水回用處理系統。

　　背景技術

　　我國水資源不足,屬世界上13個貧水國之一,人均水資源量是世界平均水平的1/4。據統計，我國目前668座城市中有400多座城市存在不同程度缺水，其中136座城市嚴重缺水，日缺水量達1600萬立方米，年缺水量60億立方米，由于缺水每年影響工業產值2000多億元人民幣。水資源短缺與水環境污染是淡水資源領域面臨的主要問題，也是中國經濟快速發展過程中所遇到的嚴峻挑戰。工業污水和生活廢水使造成水環境污染的主要因素。而污水回用是緩解水資源短缺的重要手段。

　　工業廢水是指工業生產過程中產生的廢水、污水和廢液，其中含有隨水流失的工業生產用料、中間產物和產品以及生產過程中產生的污染物。隨著工業的迅速發展，廢水的種類和數量迅猛增加，對水體的污染也日趨廣泛和嚴重，威脅人類的健康和安全。因此，對于保護環境來說，工業廢水的處理比城市污水的處理更為重要。

　　污水回用的范圍很廣，從工業上的重復利用水體的補給水和生活用水。污水回用既可以有效地節約和利用有限的和寶貴的淡水資源，又可以減少污水或廢水的排放量，減輕水環境的污染，還可以緩解城市排水管道的超負荷現象，具有明顯的社會效益、環境效益和經濟效益。

　　污水處理技術盡管很多，但其基本原理主要包括分離、轉化和利用。分離是指采用各種技術方法，把污水中的懸浮物或膠體微粒分離出來，從而使污水得到凈化，或者使污水中污染物減少至最低限度。轉化是指對已經溶解在水中、無法“取”出來或者不需要“取”出來的污染物，采用生物化學、化學或電化學的方法，使水中溶解的污染物轉化成無害的物質，或者轉化成容易分離的物質�？傊�，污水處理應使水中污染物朝有利于治理的方向發展。

　　但是，現有的針對污水處理及回用還存在一些問題：一是，回用的水質不達標，達不到生產用或是生活雜用的標準，使用該回用的水會造成再次水污染;二是，處理效率低，成本高，難操作，由于設備、技術限制，使得現有污水回用的系統或裝置需要耗費大的能量或是投入，才能回用少量的可供使用的水，回用價值低。

　　實用新型內容

　　本實用新型的解決的技術問題是針對上述現有技術中的存在的缺陷，提供一種流程簡單、操作方便、成本低的工業污水回用處理系統，該污水回用系統處理得到的清水品質高，能用于直接排放和作為工業用水使用。

　　為解決上述技術問題，本實用新型采取的技術方案如下：一種工業污水回用處理系統,包括調節池、加藥池、沉淀池、中轉池、二沉池、清水池、臭氧池、砂濾裝置以及RO膜系統;污水進水管連接所述調節池,污水沿污水進水管注入所述調節池;所述調節池另一端與所述加藥池連接;所述加藥池與所述沉淀池連接,污水在所述沉淀池內沉淀分離;所述沉淀池還與中轉池和集泥池連接,污水經沉淀分離出的上層液與污泥分別流入所述中轉池和集泥池內;所述中轉池連接所述二沉池,存儲在所述中轉池中的上層液注入所述二沉池內進行再次沉淀分離;所述二沉池與所述臭氧池連接,經所述二沉池沉淀分離出的上清液注入所述臭氧池內進行消毒處理;所述砂濾裝置與所述臭氧池連接,并對消毒后的上清液進行過濾;所述砂濾裝置還與所述RO膜系統連接，注入所述RO膜系統的上清液經RO膜系統處理得到清水和濃水，清水流入與所述RO膜系統連接的排放池，濃水回排至所述調節池內。

　　作為對上述技術方案的進一步闡述：

　　在上述技術方案中,所述集泥池連接壓泥機和濃縮池;所述二沉池連接排泥池,所述排泥池與所述濃縮池連接;所述濃縮池還與所述壓泥機連接,所述集泥池收集的污泥和/或由所述濃縮池除去水分的污泥經所述壓泥機處理,得到能填埋或焚燒的干凈泥,排入污泥排放池。

　　在上述技術方案中，所述RO膜系統前端還設置有若干增壓泵，并由所述若干增壓泵將上清液注入所述RO膜系統。

　　在上述技術方案中，所述調節池內還設置有超聲波液位計，由該超聲波液位計控制污水注入流速。

　　在上述技術方案中，所述調節池內還設有PH計，由該所述PH計測量及監測所述調節池內污水的PH值;所述臭氧池還連接有臭氧濃度檢測儀,由所述臭氧濃度檢測儀控制所述臭氧池內臭氧濃度。

　　在上述技術方案中，還設置有智能控制裝置，所述調節池、加藥池、沉淀池、中轉池、二沉池、清水池、臭氧池、砂濾裝置以及RO膜系統與所述控制裝置電氣連接，并由所述控制裝置統籌控制。

　　本實用新型的有益效果在于：本新型的工業污水回用系統采用自動化控制，操作簡單、運行平穩、能耗低;智能控制裝置能控制加藥池內的加藥量、調節池內污水的PH值調節、臭氧池內臭氧通入量以及污水的液位，從而使污水回用系統穩定運行，同時還能在線收集的數據進行異常分析檢查，本新型的污水回用系統處理得到的清水品質高，能用于直接排放和作為工業用水使用。
