申請日2015.07.24

　　公開(公告)日2016.01.13

　　IPC分類號C02F9/06

　　摘要

　　一種2B酸酸析廢水回收處理裝置，屬于廢水處理設備技術領域。它包括樹脂柱，樹脂柱底部設置2B酸酸析廢水進水口，樹脂柱頂部的出水口通過管路與鐵碳池底部進水口連接，鐵碳池頂部出水口與沉淀池頂部進水口連接，沉淀池底部出水口通過管路與過濾器頂部進水口連接，過濾器內部通過管路與清水池連接;樹脂柱上設置與其循環連接的液堿循環槽，液堿槽出料管路與沉淀池連接。本實用新型通過采用樹脂吸附和鐵碳微電解相結合的工藝進行廢水處理，在廢水處理達標排放同時，回收產品，降低環境污染，通過本實用新型的裝置處理廢水，使廢水中COD去除率達95%以上，苯胺去除率97%以上，PH值可從1升至4-6，產品回收率在88%以上。

　　權利要求書

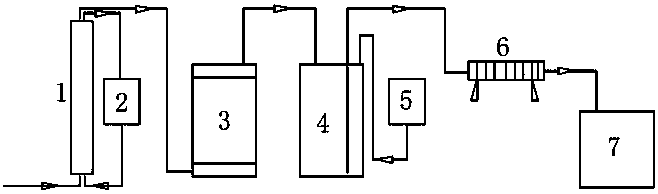

　　1.一種2B酸酸析廢水回收處理裝置，包括樹脂柱(1)、鐵碳池(3)、沉淀池(4)、過濾器(6)及清水池(7)，其特征在于所述樹脂柱(1)底部設置2B酸酸析廢水進水口，樹脂柱(1)頂部的出水口通過管路與鐵碳池(3)底部進水口連接，鐵碳池(3)頂部出水口與沉淀池(4)頂部進水口連接，沉淀池(4)底部出水口通過管路與過濾器(6)頂部進水口連接，過濾器(6)內部通過管路與清水池(7)連接;樹脂柱(1)上設置與其循環連接的液堿循環槽(2)，液堿槽(5)出料管路與沉淀池(4)連接。

　　2.根據權利要求1所述的一種2B酸酸析廢水回收處理裝置，其特征在于所述過濾器(6)為板式壓濾機。

　　3.根據權利要求1所述的一種2B酸酸析廢水回收處理裝置，其特征在于所述的鐵碳池(3)和沉淀池(4)底部均設有鼓氣設備。

　　說明書

　　一種2B酸酸析廢水回收處理裝置

　　技術領域

　　本實用新型屬于廢水處理設備技術領域，具體涉及一種污染少、操作簡單的2B酸酸析廢水回收處理裝置。

　　背景技術

　　現在國內外廢水處理方法很多，比如焚燒法、光化學氧化法、超聲氧化法、過氧化氫氧化法等，但這些處理方法往往存在一定的問題，如設備也比較復雜，造價高;處理效果不是太好;微電解效果不明顯，亞鐵消耗大等問題。結合國內相關專利如《2B酸、4B酸回收裝置》CN202379912U、《一種2B酸的制備方法》CN102718688A、《2B酸生產中精制工序廢水的治理與資源回收的方法》CN1772731A等，了解其中的不足之處，要么回收產品，要么就單處理廢水，不能有效將產品回收及廢水處理相結合。

　　實用新型內容

　　針對現有技術中存在的上述問題，本實用新型的目的在于提供一種污染少、操作簡單的2B酸酸析廢水回收處理裝置。它通過采用樹脂吸附和鐵碳微電解處理相結合、使產品回收、廢水處理達標排放要求。

　　所述的一種2B酸酸析廢水回收處理裝置，包括樹脂柱、鐵碳池、沉淀池、過濾器及清水池，其特征在于所述樹脂柱底部設置2B酸酸析廢水進水口，樹脂柱頂部的出水口通過管路與鐵碳池底部進水口連接，鐵碳池頂部出水口與沉淀池頂部進水口連接，沉淀池底部出水口通過管路與過濾器頂部進水口連接，過濾器內部通過管路與清水池連接;樹脂柱上設置與其循環連接的液堿循環槽，液堿槽出料管路與沉淀池連接。

　　所述的一種2B酸酸析廢水回收處理裝置，其特征在于所述過濾器為板式壓濾機。

　　所述的一種2B酸酸析廢水回收處理裝置，其特征在于所述的鐵碳池和沉淀池底部均設有鼓氣設備。

　　上述的一種2B酸酸析廢水回收處理裝置，包括樹脂柱、鐵碳池、沉淀池、過濾器及清水池，樹脂柱底部設置2B酸酸析廢水進水口，樹脂柱頂部的出水口通過管路與鐵碳池底部進水口連接，鐵碳池頂部出水口與沉淀池頂部進水口連接，沉淀池底部出水口通過管路與過濾器頂部進水口連接，過濾器內部通過管路與清水池連接;樹脂柱上設置與其循環連接的液堿循環槽，液堿槽出料管路與沉淀池連接。本實用新型通過采用上述技術，采用樹脂吸附和鐵碳微電解相結合的工藝進行廢水處理，在廢水處理達標排放同時，回收產品，降低環境污染

　　，解決了傳統廢水處理方法中的可生化性等問題，同時達到產品回收作用，本實用新型廢水處理裝置使廢水中COD去除率達95%以上，苯胺去除率97%以上，PH值可從1升至4-6，產品回收率在88%以上。
