申請日2015.06.10

　　公開(公告)日2015.10.28

　　IPC分類號H01R13/52; H01R13/648; H01R13/533

　　摘要

　　本實用新型涉及一種用于污水泵的航空插拔頭包括：殼體、屏蔽層、絕緣體、若干接觸件及導電體，殼體具有容置腔，屏蔽層、絕緣體及接觸件設置于容置腔中，殼體設置有緩沖層，緩沖層位于殼體的開口，絕緣體開設有若干安裝孔，若干接觸件穿設若干安裝孔設置于絕緣體上，各接觸件的遠離殼體開口的一端與導電體抵接并電連接。上述航空插拔頭，通過殼體可以避免外部物體與殼體內部的絕緣體、若干接觸件及導電體的直接接觸，在緩沖層的作用下有效提高了航空插拔頭的防振動性能，并且，在絕緣體和密封層的作用下提高了航空插拔頭的氣密性能，而且，屏蔽層可以有效防止了外部電磁波等電磁場對接觸件的電磁干擾，從而從整體上提高了航空插拔頭的使用壽命。

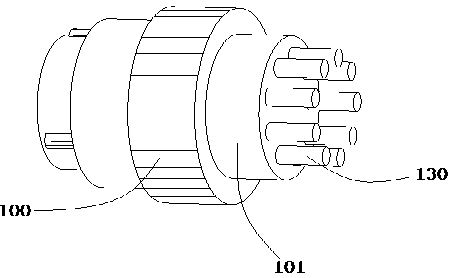

　　摘要附圖



　　權利要求書

　　1.一種用于污水泵的航空插拔頭，包括：殼體、屏蔽層、絕緣體、若干接觸件及導電體，所述屏蔽層、所述絕緣體、若干所述接觸件及所述導體電設置于所述殼體中，其特征在于，

　　所述殼體具有容置腔，

　　所述屏蔽層、所述絕緣體及所述接觸件設置于所述容置腔中，

　　所述殼體設置有緩沖層，所述緩沖層位于所述殼體的開口，

　　所述絕緣體開設有若干安裝孔，

　　若干所述接觸件穿設若干所述安裝孔設置于所述絕緣體上，

　　各所述接觸件的遠離所述殼體開口的一端與所述導電體抵接并電連接。

　　2.根據權利要求1所述的用于污水泵的航空插拔頭，其特征在于，所述殼體設置有密封層，

　　所述密封層設置于遠離所述緩沖層的所述殼體的一端，所述密封層與所述絕緣體抵接并旋轉連接。

　　3.根據權利要求1所述的用于污水泵的航空插拔頭，其特征在于，所述殼體設置屏蔽層，

　　所述屏蔽層設置于所述殼體朝向所述絕緣體的一側，并且，

　　所述屏蔽層與所述絕緣體同軸設置。

　　4.根據權利要求1所述的用于污水泵的航空插拔頭，其特征在于，所述接觸件為棒狀，所述導電體一側開設有若干盲孔，

　　一所述接觸件對應一所述盲孔，并且，

　　每一所述接觸件的一端容置于每一所述盲孔中。

　　5.根據權利要求4所述的用于污水泵的航空插拔頭，其特征在于，所述接觸件與所述盲孔過盈配合。

　　6.根據權利要求1所述的用于污水泵的航空插拔頭，其特征在于，所述屏蔽層包括鋁箔和熱塑性彈性體，

　　所述鋁箔設置于靠近所述絕緣體的一側，所述熱塑性彈性體設置于遠離所述絕緣體的側，并且，所述鋁箔與所述熱塑性彈性體抵接并且延伸方向相同。

　　說明書

　　用于污水泵的航空插拔頭

　　技術領域

　　本實用新型涉及插拔頭，特別是涉及用于污水泵的航空插拔頭。

　　背景技術

　　目前，市場上的航空插頭也叫做軍工插頭，就是連接器，即電纜接插件，也可稱插頭座，廣泛應用于各種電氣線路中，起著連接或斷開電路的作用。

　　傳統的，污水泵由于在工作過程振動較大，往往導致污水泵上的電纜脫落，影響污水泵的工作。由于，航空插頭基本都是金屬殼，插頭插座插都有螺絲扣，連接之后，可以旋緊固定，不會脫落。因此，有必要設計出一款可以應用于污水泵上的航空插頭。

　　實用新型內容

　　基于此，有必要針對如何提高防振動性能、如何提高氣密性能、如何提高抗干擾能力、如何提高使用壽命的問題，提供一種用于污水泵的航空插拔頭及裝置。

　　一種用于污水泵的航空插拔頭，包括：殼體、屏蔽層、絕緣體、若干接觸件及導電體，所述屏蔽層、所述絕緣體、若干接觸件及所述導體電設置于所述殼體中，所述殼體具有容置腔，所述屏蔽層、所述絕緣體及所述接觸件設置于所述容置腔中，所述殼體設置有緩沖層，所述緩沖層位于所述殼體的開口，所述絕緣體開設有若干安裝孔，若干所述接觸件穿設若干所述安裝孔設置于所述絕緣體上，各所述接觸件的遠離所述殼體開口的一端與所述導電體抵接并電連接。

　　在其中一個實施例中，所述殼體設置有密封層，所述密封層設置于遠離所述緩沖層的所述殼體的一端，所述密封層與所述絕緣體抵接并旋轉連接。

　　在其中一個實施例中，所述殼體設置屏蔽層，所述屏蔽層設置于所述殼體朝向所述絕緣體的一側，并且，所述屏蔽層與所述絕緣體同軸設置。

　　在其中一個實施例中，所述接觸件為棒狀，所述導電體一側開設有若干盲孔，一所述接觸件對應一所述盲孔，并且，每一所述接觸件的一端容置于每一所述盲孔中。

　　在其中一個實施例中，所述接觸件與所述盲孔過盈配合。

　　在其中一個實施例中，所述屏蔽層包括鋁箔和熱塑性彈性體，所述鋁箔設置于靠近所述絕緣體的一側，所述熱塑性彈性體設置于遠離所述絕緣體的側，并且，所述鋁箔與所述熱塑性彈性體抵接并且延伸方向相同。

　　上述用于污水泵的航空插拔頭，通過殼體可以避免外部物體與殼體內部的絕緣體、若干接觸件及導電體的直接接觸，在緩沖層的作用下有效提高了航空插拔頭的防振動性能，并且，在絕緣體和密封層的作用下提高了航空插拔頭的氣密性能，而且，屏蔽層可以有效防止了外部電磁波等電磁場對接觸件的電磁干擾，從而從整體上提高了航空插拔頭的使用壽命。
