申請日2015.07.24

　　公開(公告)日2016.01.06

　　IPC分類號C02F1/72; C02F101/38

　　摘要

　　本實用新型是針對環己酮氨肟化廢水中高COD和氨氮值的特點，而提供的一種用于環己酮氨肟化廢水的預處理系統。該系統包括預混合器、預反應器和出料泵，預混合器的一個進口接廢水源、另一個進口接發煙硫酸源，連接預混合器和發煙硫酸源的管路上設有計量泵;預混合器的出口接預反應器的進口，預反應器的出口接出料泵的進口，出料泵的出口分兩路，一路接廢水處理站、另一路接預反應器的回路進口。本實用新型系統是通過發煙硫酸的強氧化性使廢水中成分復雜、毒性大的物質變成容易被生物降解的物質，從而減輕了廢水處理中心的處理壓力，滿足了廢水的排放要求。本實用新型系統具有設計科學，結構合理，凈化程度高等優點，值得推廣使用。

　　權利要求書

　　1.一種用于環己酮氨肟化廢水的預處理系統，其特征在于：包括預混合器(1)、預反應器(2)和出料泵(3)，預混合器(1)的一個進口接廢水源、另一個進口接發煙硫酸源，且連接預混合器(1)和發煙硫酸源的管路上設有計量泵(4);預混合器(1)的出口接預反應器(2)的進口，預反應器(2)的出口接出料泵(3)的進口，出料泵(3)的出口分兩路，一路接廢水處理站、另一路接預反應器(2)的回路進口。

　　2.根據權利要求1所述的用于環己酮氨肟化廢水的預處理系統，其特征在于：所述的預反應器(2)為底部圓封頭、頂部平頂且內部帶攪拌器的罐容器，預反應器(2)是由不銹鋼316L材質制作而成的。

　　說明書

　　用于環己酮氨肟化廢水的預處理系統

　　技術領域

　　本實用新型涉及廢水處理技術領域，特別涉及難降解有機物含量高的廢水處理領域，具體是一種用于環己酮氨肟化廢水的預處理系統。

　　背景技術

　　環己酮氨肟化合成環己酮肟是己內酰胺生產工藝的核心技術，肟化廢水的特點就是高濃度的COD和氨氮值。這會對終端污水系統造成較大壓力，導致出水COD降不下來;或者對中水回用單元造成沖擊，使中水回用單元不能正常運行。

　　廢水的生物化學處理方法較其他處理廢水方法(物理處理法、化學處理法)有工程投資低，運行費用低，操作管理簡單等優點。但是生物處理方法對肟化廢水依然會存留一定量的懸浮物及生物不能分解的溶解性有機物，遠遠不能滿足要求較高的排放標準。

　　廢水的高級氧化技術是一種新的有效處理難降解廢水化學氧化技術，其原理是運用電、光輻射、催化劑及氧化劑結合，產生活性強的自由基(如羥基自由基)反應，在反應過程中通過自由基與有機化合物之間的加和、取代、電子轉移、斷鍵等反應，使水體中有毒的大分子難降解有機物氧化降解為低毒或無毒的小分子物質，甚至直接降解為CO2和H2O，接近于完全礦化。

　　發明內容

　　本實用新型的目的是針對環己酮氨肟化廢水中高COD和氨氮值的特點，而提供一種用于環己酮氨肟化廢水的預處理系統。該系統在生化處理廢水以前進行強氧化處理，利用煙酸的強氧化性使難降解物質變成容易被生物降解的物質，減輕廢水處理壓力，滿足廢水處理要求。

　　本實用新型是通過如下技術方案實現的：

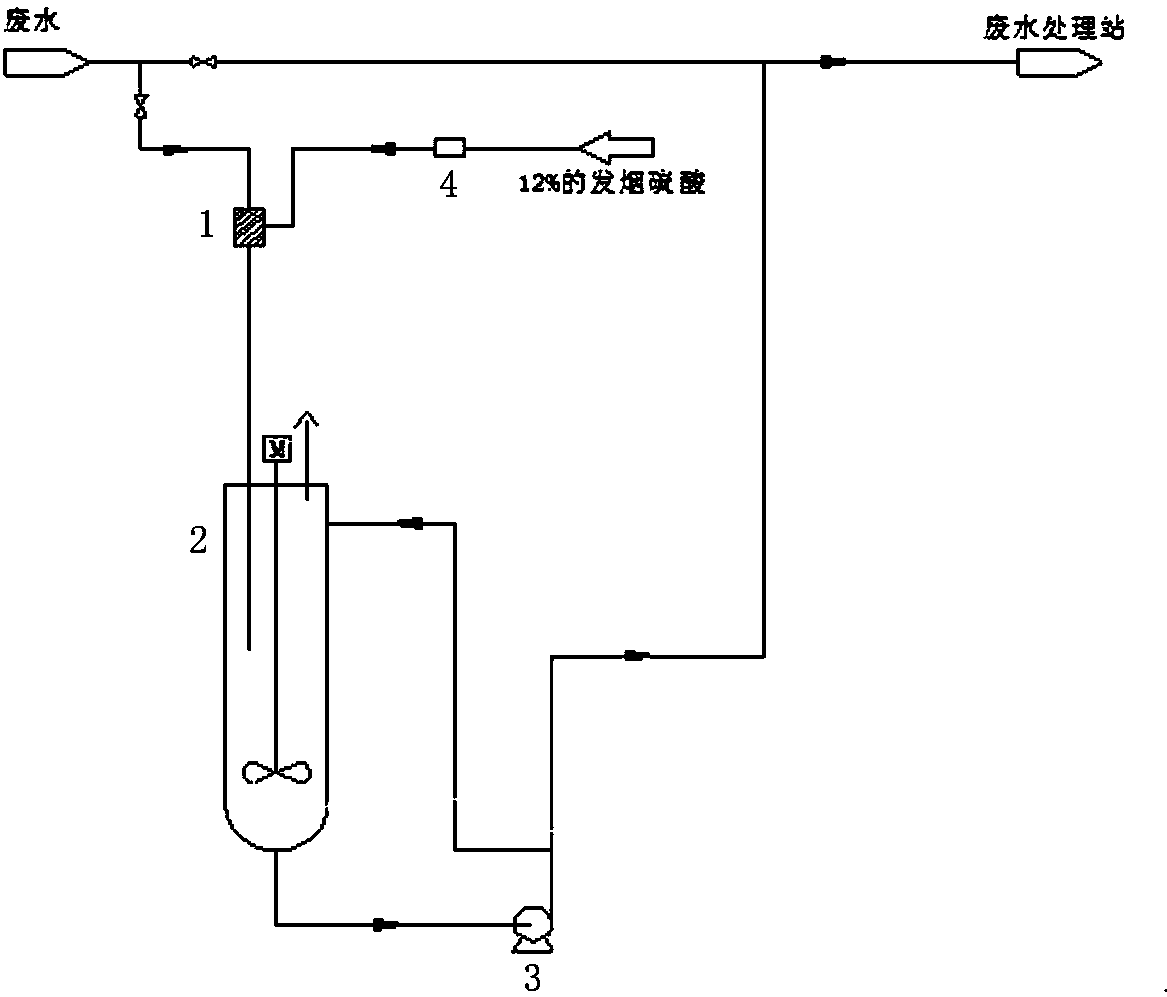

　　一種用于環己酮氨肟化廢水的預處理系統，包括預混合器、預反應器和出料泵，預混合器的一個進口接廢水源、另一個進口接發煙硫酸源，連接預混合器和發煙硫酸源的管路上設有計量泵;預混合器的出口接預反應器的進口，預反應器的出口接出料泵的進口，出料泵的出口分兩路，一路接廢水處理站、另一路接預反應器的回路進口。

　　工作時，廢水與發煙硫酸一起進入到預混合器中進行混合，混合好后再進入到預反應器中充分反應進行預處理，通過發煙硫酸的強氧化性使廢水中成分復雜、毒性大的物質變成容易被生物降解的物質，最后再通過出料泵送至廢水處理站。若反應不充分，從預反應器出來的介質還能通過出料泵繼續返回預反應器中進行多次反應。

　　進一步的，所述的預反應器為底部圓封頭、頂部平頂且內部帶攪拌器的罐容器，預反應器是由不銹鋼316L材質制作而成的。

　　本實用新型系統是針對肟化廢水中難降解有機物高的特點而專門設計的一種預處理系統，通過發煙硫酸的強氧化性使廢水中成分復雜、毒性大的物質變成容易被生物降解的物質，從而減輕了廢水處理中心的處理壓力，滿足了廢水的排放要求。本實用新型系統具有設計科學，結構合理，操作簡單，維護方便，成本低廉，凈化程度高等優點，值得推廣使用。
