申請日2015.07.24

　　公開(公告)日2016.01.13

　　IPC分類號B01D21/02

　　摘要

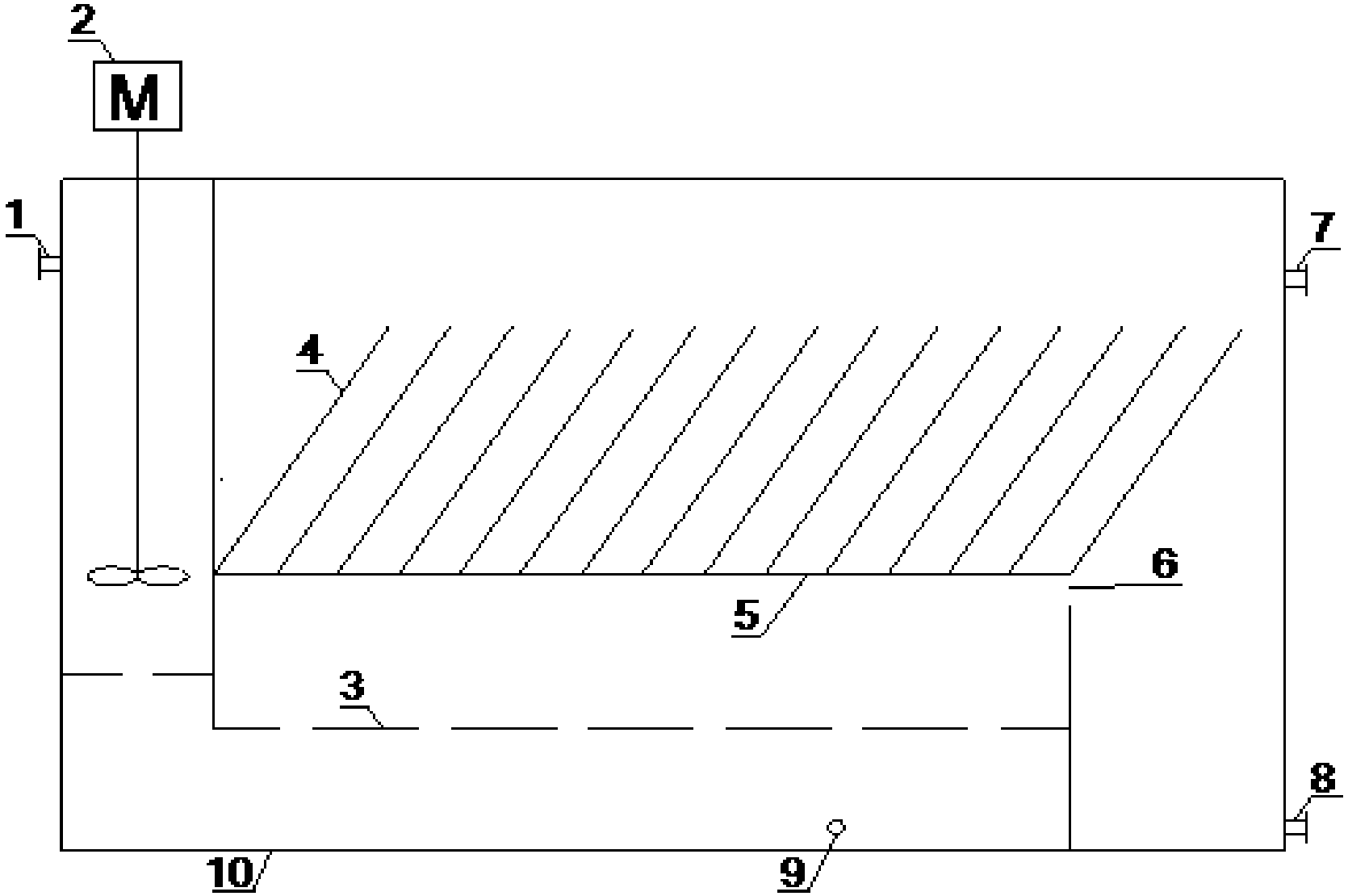

　　本裝置所述箱體從進水口到出水口依次設有攪拌區、沉降區和污泥室，所述箱體的進水口設置在攪拌區的上方，攪拌區內設有攪拌裝置的攪拌部件，所述沉降區通過水平設置的多孔隔板和支撐板分隔為上區、中區和下區，所述上區、中區和下區垂直排列，所述上區內排列有斜板或斜管作為沉降加速裝置，所述斜板或斜管固定在支撐板上方，所述攪拌區的出口與沉降區的下區入口連接，所述沉降區的中區通過溢流口與污泥室連通，所述沉降區的上區與污泥室連通，所述箱體在污泥室的上方的側壁上設有箱體的出水口，所述箱體在污泥室的底部的側壁上設有污泥室排泥口。本實用新型結構緊湊，提高水中懸浮物的沉降性能、降低出水中懸浮物。

　　權利要求書

　　1.一種用于水處理固液分離的沉降槽，包括箱體，其特征在于：所述箱體從進水口到出水口依次設有攪拌區、沉降區和污泥室，所述箱體的進水口設置在攪拌區的上方，攪拌區內設有攪拌裝置的攪拌部件，所述沉降區通過水平設置的多孔隔板和支撐板分隔為上區、中區和下區，所述上區、中區和下區垂直排列，所述上區內排列有斜板或斜管作為沉降加速裝置，所述斜板或斜管固定在支撐板上方，所述攪拌區的出口與沉降區的下區入口連接，所述沉降區的中區通過溢流口與污泥室連通，所述沉降區的上區與污泥室連通，所述箱體在污泥室的上方的側壁上設有箱體的出水口，所述箱體在污泥室的底部的側壁上設有污泥室排泥口。

　　2.根據權利要求1所述的用于水處理固液分離的沉降槽，其特征在于：所述箱體在沉降區的底部設有沉降區排泥口。

　　3.根據權利要求1或2所述的用于水處理固液分離的沉降槽，其特征在于：所述多孔隔板上布滿透水孔，所述透水孔的直徑為5-20mm。

　　4.根據權利要求3所述的用于水處理固液分離的沉降槽，其特征在于：所述攪拌區和沉降區的下區形成“L”形。

　　5.根據權利要求4所述的用于水處理固液分離的沉降槽，其特征在于：所述攪拌區上設有絮凝劑投放口。

　　說明書

　　一種用于水處理固液分離的沉降槽

　　技術領域

　　本實用新型涉及一種用于水處理固液分離的沉降槽。

　　背景技術

　　帶有斜板或斜管的沉淀設備是給水排水處理中廣泛用于固液分離的設備，利用淺層沉降原理，將水中比重比水大的懸浮物分離出來，從而使水的濁度降低，具有結構簡單，無易損件，經久耐用，維護簡單的優點。但對于某些水質或由于水中懸浮物的絮凝性能不好，導致水中的懸浮物很細小，或懸浮物絮體疏松比重小，則在斜板或斜管沉淀區分離時，由于懸浮物沉淀速度很慢，以致于懸浮物分離不干凈，導致出水濁度較高。

　　實用新型內容

　　本實用新型的目的在于克服現有技術的不足而提供一種結構緊湊，提高水中懸浮物的沉降性能、降低出水中懸浮物的用于水處理固液分離的沉降槽。

　　為了實現上述目的，本實用新型所采用的技術方案是：

　　一種用于水處理固液分離的沉降槽，包括箱體，所述箱體從進水口到出水口依次設有攪拌區、沉降區和污泥室，所述箱體的進水口設置在攪拌區的上方，攪拌區內設有攪拌裝置的攪拌部件，所述沉降區通過水平設置的多孔隔板和支撐板分隔為上區、中區和下區，所述上區、中區和下區垂直排列，所述上區內排列有斜板或斜管作為沉降加速裝置，所述斜板或斜管固定在支撐板上方，所述攪拌區的出口與沉降區的下區入口連接，所述沉降區的中區通過溢流口與污泥室連通，所述沉降區的上區與污泥室連通，所述箱體在污泥室的上方的側壁上設有箱體的出水口，所述箱體在污泥室的底部的側壁上設有污泥室排泥口，所述箱體在沉降區的底部設有沉降區排泥口。

　　所述多孔隔板上布滿透水孔，所述透水孔的直徑為5-20mm。

　　所述攪拌區和沉降區的下區形成“L”形。

　　所述攪拌區上設有絮凝劑投放口。

　　由于采用上述方案，本實用新型通過設置在沉降區的多孔隔板，污水通過攪拌裝置的攪拌后進入斜板或斜管需要穿過多孔隔板，而由于在投放絮凝劑后，多孔隔板上就會積聚有大量的污泥，形成污泥床，因此含有懸浮物的水穿過污泥床時，由于同相絮凝的作用，高濃度的污泥床迅速加快了進水中是懸浮顆粒的凝聚速度，同時也由于微粒捕獲的作用，將水中細小的顆粒物聚集到了大絮團了。這樣，當顆粒物穿過污泥床后，所有的顆粒物都變大了，這樣，水中的懸浮物的沉淀速度變大了，有利于在后續斜板或斜管上的沉降，將大大降低出水中懸浮物的含量，使得出水更加清澈，由于大大提高了水中懸浮物的沉降性能，斜板或斜管沉淀的占地面積將大為減少，設備也更加緊湊。
