申請日2015.07.24

　　公開(公告)日2016.01.20

　　IPC分類號C02F11/12

　　摘要

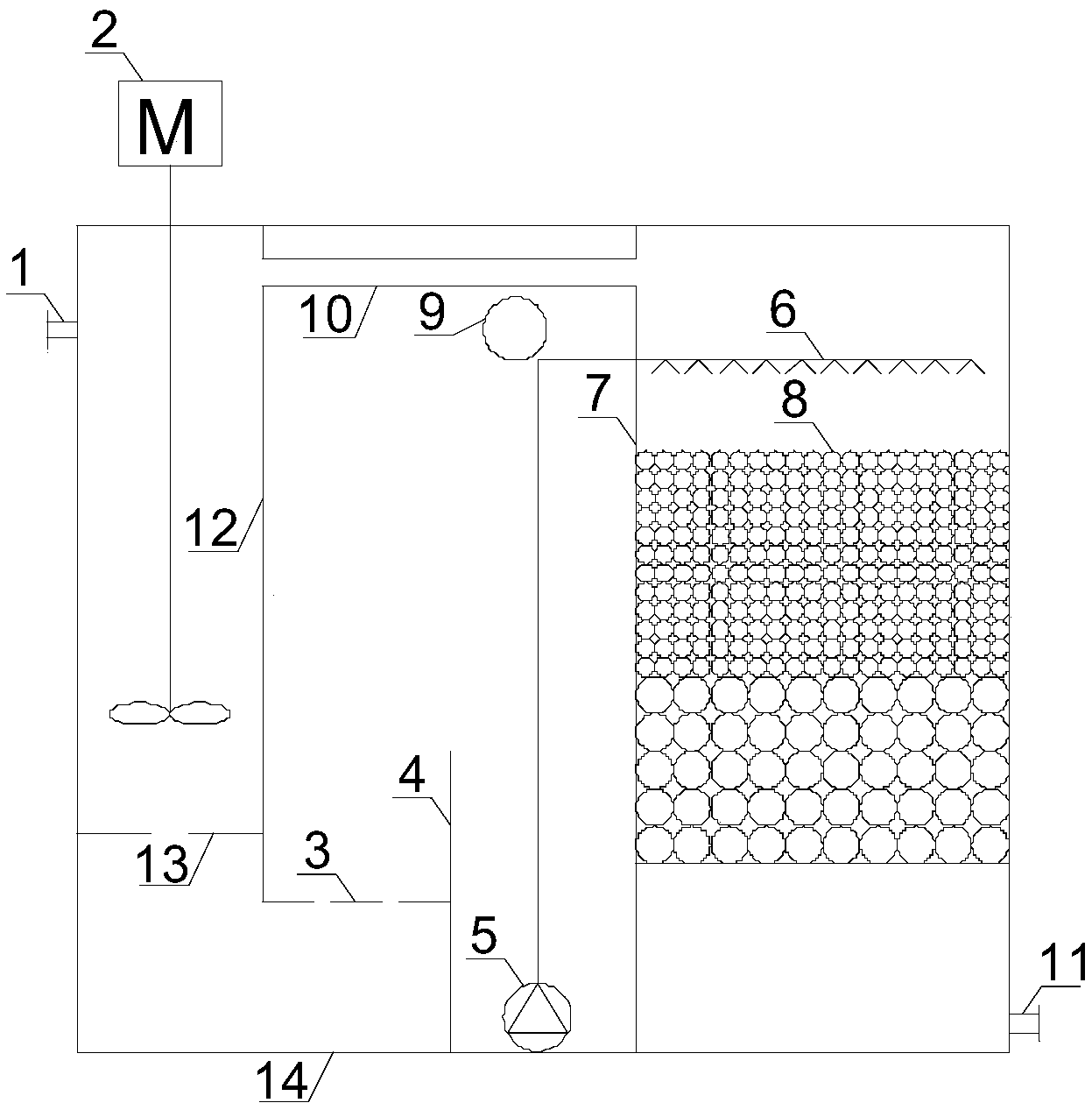

　　本裝置包括箱體，所述箱體設有進水口和排水口，所述箱體的進水口和排水口之間依次設有進水管、沉降區和過濾區，所述進水管內設有攪拌裝置的攪拌部件，所述沉降區內設有擋泥板將沉降區分割為左區和右區，所述進水管的底部與沉降區的左區底部連通，所述沉降區的右區底部設有污泥泵，所述過濾區內填充有濾料層，所述污泥泵的出料口設置在過濾區濾料層的上方，所述沉降區的上側設有溢流口與外界連通。本實用新型污泥脫水效果更好、占地面積小、濾料不堵塞，故障率低。

　　權利要求書

　　1.一種用于污泥脫水處理的小型污泥干化器，包括箱體，其特征在于：所述箱體設有進水口和排水口，所述箱體的進水口和排水口之間依次設有進水管、沉降區和過濾區，所述進水管內設有攪拌裝置的攪拌部件，所述沉降區內設有擋泥板將沉降區分割為左區和右區，所述進水管的底部與沉降區的左區底部連通，所述沉降區的右區底部設有污泥泵，所述過濾區內填充有濾料層，所述污泥泵的出料口設置在過濾區濾料層的上方，所述沉降區的上側設有溢流口與外界連通。

　　2.根據權利要求1所述的用于污泥脫水處理的小型污泥干化器，其特征在于：所述進水管的上側設有溢流管與所述過濾區連通并且設置在濾料層的上方。

　　3.根據權利要求1或2所述的用于污泥脫水處理的小型污泥干化器，其特征在于：所述進水管的下側安裝有多孔擋板，所述沉降區的左區下側安裝有水平隔板。

　　4.根據權利要求3所述的用于污泥脫水處理的小型污泥干化器，其特征在于：所述污泥泵的出料口上設有噴淋裝置，所述噴淋裝置水平設置在濾料層的上方。

　　5.根據權利要求4所述的用于污泥脫水處理的小型污泥干化器，其特征在于：所述濾料層為石英砂濾料構成的濾料層。

　　6.根據權利要求5所述的用于污泥脫水處理的小型污泥干化器，其特征在于：所述進水管上設有絮凝劑投放口。

　　說明書

　　一種用于污泥脫水處理的小型污泥干化器

　　技術領域

　　本實用新型涉及一種用于污泥脫水處理的小型污泥干化器。

　　背景技術

　　污泥脫水是給水排水處理很重要的環節，目前，用于污泥脫水處理的裝置很多，如板框式壓濾機、離心式脫水機、帶式壓濾機、疊螺式壓濾機等，并取得了良好的推廣作用。

　　但上述設備由于受到規格和結構等各方面的限制，通常只適合于應用于中、大型污泥水項目當中，對于少量的污泥脫水項目而言存在著設備占地面積大、初投資大、故障多等問題。因而，在少量的污泥脫水項目中，往往采用污泥干化池等簡單設施來對污泥進行脫水，通常，這類設備造價較低，但也存在著如下問題：

　　1、污泥干化效果差;

　　2、濾料易堵塞，故障頻發，以至于最終不能工作;

　　3、占地面積大;

　　由于結構簡陋，現場臟、亂、差，如不及時清理，污泥易于腐化發出臭味，嚴重影響操作人員的身體健康。

　　實用新型內容

　　本實用新型的目的在于克服現有技術的不足而提供一種污泥脫水效果更好、占地面積小、濾料不堵塞，故障率低的用于污泥脫水處理的小型污泥干化器。

　　為了實現上述目的，本實用新型所采用的技術方案是：

　　一種用于污泥脫水處理的小型污泥干化器，包括箱體，所述箱體設有進水口和排水口，所述箱體的進水口和排水口之間依次設有進水管、沉降區和過濾區，所述進水管內設有攪拌裝置的攪拌部件，所述沉降區內設有擋泥板將沉降區分割為左區和右區，所述進水管的底部與沉降區的左區底部連通，所述沉降區的右區底部設有污泥泵，所述過濾區內填充有濾料層，所述污泥泵的出料口設置在過濾區濾料層的上方，所述沉降區的上側設有溢流口與外界連通。

　　所述進水管的上側設有溢流管與所述過濾區連通并且設置在濾料層的上方。

　　所述進水管的下側安裝有多孔擋板，所述沉降區的左區下側安裝有水平隔板。

　　所述污泥泵的出料口上設有噴淋裝置，所述噴淋裝置水平設置在濾料層的上方。

　　所述濾料層為石英砂濾料構成的濾料層。

　　所述進水管上設有絮凝劑投放口。

　　由于采用上述方案，本實用新型當原污泥水通過進水口進入到進水管，通過投加絮凝劑，在攪拌裝置的攪拌下將污泥水和藥劑充分混合，通過設置在進水管下端的多孔擋板的反射作用，減少攪拌對后端的擾動，然后污泥水穿過水平隔板，由于水平隔板的上部積累有一定量的污泥形成污泥床，當污泥水穿過污泥床時，由于同相絮凝的作用，高濃度的污泥床加快了水中細小顆粒物的絮凝速度，同時由于微粒捕獲的作用，將水中細小的顆粒物凝聚到大的顆粒物，最終將水中顆粒物都變成了大的顆粒物，使水中顆粒物的沉降速度大大提高。

　　當污泥床的污泥高過擋泥板的高度時，濃的污泥溢流到擋泥板4的右側污泥箱中，最終通過污泥泵將污泥抽到石英砂濾料填充的濾床上，最終將污泥截流并瀝干，透過液通過排水口排出。

　　污泥床上方的液體由于顆粒物大部分沉降下來的所以上部的液體較為清澈，這樣多余的水則通過溢流口流走，這樣就大大減輕了石英砂濾料填充的濾床的負擔，也有利于濾床上的污泥瀝干，進一步降低污泥的含水率。

　　為了避免濾床上可能出現的堵塞導致污泥溢出，影響環境，在濾床上設置與進水管之間的溢流管，多余的污泥回到進水端，避免了污泥的溢出。

　　綜上所述，本裝置在污泥脫水時，水中的顆粒實現了粗大化，污泥脫水效率更好;通過污泥床使污泥中的顆粒物進行濃縮現降，大部分上清液沒有進入到濾床，濾床的過濾效果大大降低，污泥脫水效果更好;由于前面兩個原因，使得污泥干化器的占地面積也可以大大減少;設計完善，避免了污泥溢出導致環境條件劣化的可能。
