申請日2015.07.23

　　公開(公告)日2015.10.14

　　IPC分類號C02F9/04

　　摘要

　　本發明公開了一種綠色高效鍋爐給水處理系統，涉及水處理領域。該系統包括過濾裝置和阻垢除垢器，阻垢除垢器進水口連接過濾裝置，出水口可連接鍋爐設備，也可連接冷卻水池循環凈化水質。所述阻垢除垢器包括蓋體、桶體、插板、進水口、出水口、底座支架、納米防垢金屬陶瓷層、活化延時納米陶瓷層、孔板、孔板支架，阻垢器分為左右兩個腔室，左腔室使水成為活化水，右腔室保持活化水時間。本發明產生出活化水，降低水的表面張力，改變水的Hp值，阻垢、除垢、殺菌、除藻、除氧、防腐、水質凈化、煙氣脫硝等功能，有效保護循環水及鍋爐管道，幾倍延長其使用壽命，不耗費電能，真正做到了系統的免維護，綠色環保。

　　權利要求書

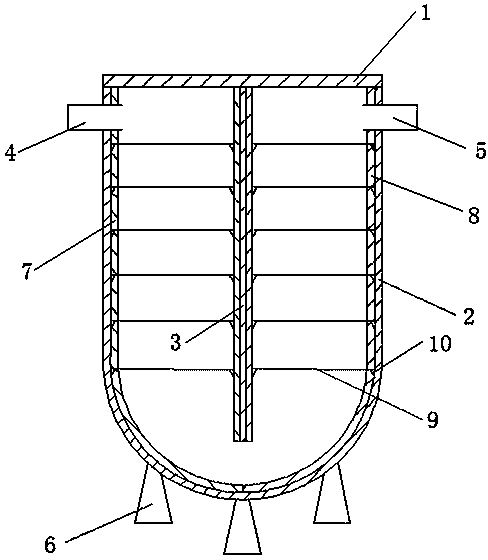

　　1.一種綠色高效鍋爐給水處理系統，其特征在于：該系統包括過濾裝 置和阻垢除垢器，所述阻垢除垢器包括蓋體(1)、桶體(2)、插板(3)、 進水口(4)、出水口(5)、底座支架(6)、納米防垢金屬陶瓷層(7)、活 化延時納米陶瓷層(8)、孔板(9)、孔板支架(10);所述桶體(2)上設 有蓋體(1)，桶體(2)下設有若干個底座支架(6);所述桶體(2)上部 的左側設有進水口(4)連接過濾裝置，右側設有出水口(5);所述插板(3) 設置在桶體(2)中間，將桶體(2)內部分隔成左右兩個腔室，插板(3) 距桶體(2)最底部有空隙;所述孔板支架(10)有若干個，分別設置在插 板(3)左右側壁及桶體(2)的左右側壁上;所述孔板(9)設置在孔板支 架(10)上，孔板(9)上有若干個孔洞;所述左腔室的桶體(2)側壁、 插板(3)左側壁、孔板(9)上下面及孔壁均設有納米防垢金屬陶瓷層(7); 所述右腔室的桶體(2)側壁、插板(3)右側壁、孔板(9)上下面及孔壁 均設有活化延時納米陶瓷層(8)。

　　2.根據權利要求1所述的一種綠色高效鍋爐給水處理系統，其特征在 于：所述出水口(5)連接鍋爐設備，或者連接冷卻水池，用于鍋爐及循環 凈化水質。

　　3.根據權利要求1所述的一種綠色高效鍋爐給水處理系統，其特征在 于：所述插板(3)距桶體(2)最底部的空隙的高度為桶體(2)深度的1/4～ 1/6。

　　4.根據權利要求1所述的一種綠色高效鍋爐給水處理系統，其特征在 于：所述孔板(9)上的孔洞的直徑為1～5mm。

　　5.根據權利要求1所述的一種綠色高效鍋爐給水處理系統，其特征在 于：所述納米防垢金屬陶瓷層(7)和活化延時納米陶瓷層(8)均為粉末 材料。

　　說明書

　　一種綠色高效鍋爐給水處理系統

　　技術領域

　　本發明涉及水處理領域，具體涉及一種綠色高效鍋爐給水處理系統。

　　背景技術

　　中國是個極度缺水的國家，資料顯示，我國人口占世界人口總量的22%，而水資源卻只有世界的8%，我國人均水資源占有量僅相當于世界人均水資源占有量的1/4，位列世界第121位，是聯合國認定的水資源緊缺國家。不僅如此，在全國范圍內水資源的分布嚴重不均，從東北向西南遞減，占全國面積1/3的長江以南地區擁有全國4/5的水量，而面積龐大的北方地區只擁有不足1/5的水量。據國家統計局?jǐn)?shù)據顯示，2011年全國工業廢水排放總量為230.87億立方，其中有循環水排污量占到80%。也就是說每天循環水排放量5060萬立方,數目驚人，耐人尋味。水質處理問題成為急需解決的重要難題。

　　水垢是水質處理的一個關鍵問題，水垢通常膠結于容器或管道表面。首先，水垢導熱性很差，會導致受熱面?zhèn)鳠崆闆r惡化，大大降低了傳熱效率，0.6mm的薄垢就可以使傳熱系數降低20%，從而浪費燃料或電力。其次，水垢如果膠結于熱水器或鍋爐內壁，還會由于熱脹冷縮和受力不均，極大的增加熱水器和鍋爐爆裂甚至爆炸的危險性。最后，水垢膠結時，也常常會附著大量重金屬離子，如果該容器用于盛裝飲用水，會有重金屬離子過多溶于飲水的風險。因此，水垢的危害是顯而易見的。

　　目前常用的鍋爐給水處理技術包括反滲透技術、離子交換技術、化學 軟化技術、除氧技術等。

　　反滲透技術是膜分離技術的一種，其原理是在高于溶液滲透壓的壓力下，借助只允許水分子透過的反滲透膜的選擇截留作用，將溶液中的溶質與溶劑分離，從而達到凈水的目的。這種技術對于水中的鈣、鎂離子及懸浮物等的去除效率較高，但是這種技術對于進水的壓力、溫度、pH值、鹽度等的指標要求較高，而且對于溶解性的鹽類的去除效果低，產生污染性極高，是極難處理的高鹽水;反滲透膜經過使用后需要定期清洗和更換，防止因?yàn)槟らL期使用被懸浮物阻塞而失去作用,此辦法一般為噸軟水在6-10元。關鍵是四分之一的濃鹽水處理費用很高，閃蒸法一般在上百元每噸的處理費用。而有些企業無力處理則形成了偷排或關門。

　　離子交換技術是指用特定的離子交換樹脂，以鈉離子將水中的鈣、鎂離子置換出來，避免了隨溫度的升高而造成水垢生成的情況。此種技術運行穩定，效果明顯，但是會產生再生廢液，并且耗鹽量高，此外還會產生大量的高鹽廢水腐蝕管道，造成安全隱患。離子交換樹脂在經過再生后會將吸收的雜質排出，同時還會排出大量的再生液和再生后產物，同樣需要進一步的處理，造成環境污染及企業高昂的處理成本。

　　化學軟化技術是指向水中加入專用的緩蝕劑、絮凝劑、阻垢劑及其他輔助劑，使鈣、鎂離子及腐蝕性的鹽類與藥劑形成沉淀從水中剝離，或者形成絡合物增加其在水中的溶解度，從而去除水中的鈣、鎂離子，降低水垢形成的可能�；瘜W(xué)軟化技術引進了新的物質，會在水中產生新的雜質離子，這就為后續的處理帶來了新的問題。

　　除氧技術是指在運用熱力、真空、化學等方法去除水中的溶解氧的技 術。經過除氧后可以減少鍋爐的腐蝕。熱力除氧是指將鍋爐水煮沸，使氧及其他氣體從水中逸出，此法操作簡便，但是會增加設備及能源成本。真空除氧是指將水在真空下低溫沸騰，此法對于設備要求較高，需要增加真空設備和加熱設備，另外對于鍋爐的強度有較高的要求�；瘜W(xué)除氧是指向鍋爐水中添加鐵、亞硫酸鈉、聯氨等還原性物質將水中的溶解氧除去，此法的除氧效果不甚可靠，而且還會產生難處理的副產物，會增加鍋爐水的含鹽量，浪費熱量，增加運行成本。

　　發明內容

　　本發明所要解決的技術問題是提供一種有效除垢、阻垢、緩釋、除氧、殺菌的一種綠色高效鍋爐給水處理系統。

　　為解決上述技術問題，本發明所采取的技術方案是：

　　一種綠色高效鍋爐給水處理系統，該系統包括過濾裝置和阻垢除垢器，所述阻垢除垢器包括蓋體、桶體、插板、進水口、出水口、底座支架、納米防垢金屬陶瓷層、活化延時納米陶瓷層、孔板、孔板支架;所述桶體上設有蓋體，桶體下設有若干個底座支架;所述桶體上部的左側設有進水口連接過濾裝置，右側設有出水口;所述插板設置在桶體中間將桶體內部分隔成左右兩個腔室，插板距桶體最底部有空隙;所述孔板支架有若干個，分別設置在插板左右側壁及桶體的左右側壁上;所述孔板設置在孔板支架上，孔板上有若干個孔;所述左腔室的桶體側壁、插板左側壁、孔板上下面及孔壁均設有納米防垢金屬陶瓷層;所述右腔室的桶體側壁、插板右側壁、孔板上下面及孔壁均設有活化延時納米陶瓷層。

　　進一步的技術方案在于：所述出水口連接鍋爐設備，或者冷卻水池， 用于鍋爐及循環凈化水質。

　　進一步的技術方案在于：所述插板距桶體最底部的空隙的高度為桶體深度的1/4～1/6。

　　進一步的技術方案在于：所述孔板上孔的直徑為1～5mm。

　　進一步的技術方案在于：所述納米防垢金屬陶瓷層和活化延時納米陶瓷層均為粉末材料。

　　采用上述技術方案所產生的有益效果在于：

　　1、除垢、溶垢、阻垢功能以完全取代循環水藥劑中的阻垢成份;

　　2、具備優良的除氧功能以完全取代循環水及鍋爐中的除氧成份，有效保護循環水及鍋爐管道，幾倍延長其使用壽命;

　　3、高效殺菌性能，殺菌率可以達到90%以上，有效去除或抑制換熱器附著的粘泥，可以完全取代循環水藥劑中的殺菌劑成份;

　　4、不耗費電能，真正做到了循環水系統的免維護，綠色環保。
