申請日2015.07.23

　　公開(公告)日2016.02.03

　　IPC分類號C02F9/14; C02F103/32

　　摘要

　　本實用新型公開一種果凍廢水處理系統，包括依次連接的調節池、轉鼓式格柵、EGSB反應器和A/O一體式MBR反應器，A/O一體式MBR反應器的出水口通過管道連接有清水池，在調節池內設有格柵池，廢水經格柵池流入調節池。以上方案的效果是，格柵池攔截部分廢包裝材料等大粒徑懸浮物和漂浮物，調節池調節廢水水質、水量，轉鼓格柵對果凍凝膠物、細小水果塊和果肉進行深度攔截，再通過EGSB反應器對高濃度的COD進行降解，A/O一體式MBR反應器通過缺氧、好氧交替處理以及MBR膜組件對微溶性的COD和SS的高效去除，此系統對果凍廢水被逐級處理，沖擊負荷逐級降低，保證了系統的穩定運行和出水水質的優異。

　　權利要求書

　　1.一種果凍廢水處理系統，其特征在于：包括通過管道依次連接的調節池 (2)、轉鼓式格柵(3)、EGSB反應器(4)和A/O一體式MBR反應器(5)，所述A/O一體式MBR反應器(5)的出水口通過管道連接有清水池(6)，在所述調節池(2)內設有格柵池(1)，該格柵池(1)與所述調節池(2)連通，廢水經該格柵池(1)流入所述調節池(2)。

　　2.根據權利要求1所述的果凍廢水處理系統，其特征在于：所述A/O一體式MBR反應器(5)包括反應器池體，在該反應器池體內豎向設有兩個相互平行的池體隔板(55)，所述池體隔板(55)的邊緣與所述反應器池體連接，兩個所述池體隔板(55)外側的所述反應器池體分別形成缺氧段(5a)和MBR段(5c)，兩個所述池體隔板(55)之間的所述反應器池體形成好氧段(5b)，在兩個所述池體隔板(55)上分別開設有污水通道，在所述缺氧段(5a)底部安裝有潛水攪拌器(51)，所述缺氧段(5a)的進水口與EGSB反應器(4)的出水口連通，在所述好氧段(5b)底部安裝有微孔曝氣頭(52)，該微孔曝氣頭(52)通過氣管連接有羅茨風機(9)，在所述缺氧段(5a)和好氧段(5b)的中部分別設有組合填料(57)，所述好氧段(5b)的底部通過回流管與缺氧段(5a)接通，在所述MBR段(5c)內設有膜組件(53)，該膜組件(53)通過抽吸泵(54)與所述清水池(6)的入水口連通。

　　3.根據權利要求2所述的果凍廢水處理系統，其特征在于：所述EGSB反應器(4)、缺氧段(5a)、好氧段(5b)和MBR段(5c)分別通過管路連接有同一個污泥池(7)，在該污泥池(7)的底部設有污泥泵(71)，該污泥泵(71) 的污泥出口通過污泥管連接有壓濾機(8)。

　　說明書

　　果凍廢水處理系統

　　技術領域

　　本實用新型涉及一種廢水處理系統，具體涉及一種果凍廢水處理系統。

　　背景技術

　　果凍是以水、白砂糖、瓊脂、卡拉膠、魔芋粉、果肉、檸檬酸和果汁等為主要原料，經溶膠、調配、灌裝、殺菌、冷卻等工序加工而成的凝膠食品，正逐漸從兒童食品向休閑食品、功能食品發展。近兩年來，我國果凍行業每年均以10%以上的速度遞增，保持了較快的增長速度。根據行業協會的統計，到2011 年為止全國獲得食品安全市場準入的企業數已達498家，2011年果凍總產量約為130萬噸，銷售額約為120億元。因響應國家的三農政策，在農業產業化的背景下，果凍行業正在迎來快速發展的局面。與此同時，隨著果凍行業的快速發展以及果凍產品的多樣化，使得果凍企業排水量不斷增加，廢水水質也更加復雜，其廢水處理正引起越來越多的關注和重視。鑒于果凍廢水有機物濃度、可生化性好的特點，除輔以一定的預處理設施外，主體工藝一般采用“厭氧+好氧”的處理流程，可用于果凍廢水的處理工藝雖然較多，但目前各種工藝都具有其局限性和適用性，存在運行故障多、抗沖擊負荷能力弱、出水水質差、穩定性差、成本高等缺點。

　　實用新型內容

　　為解決以上技術問題，本實用新型提供一種果凍廢水處理系統。

　　技術方案如下：

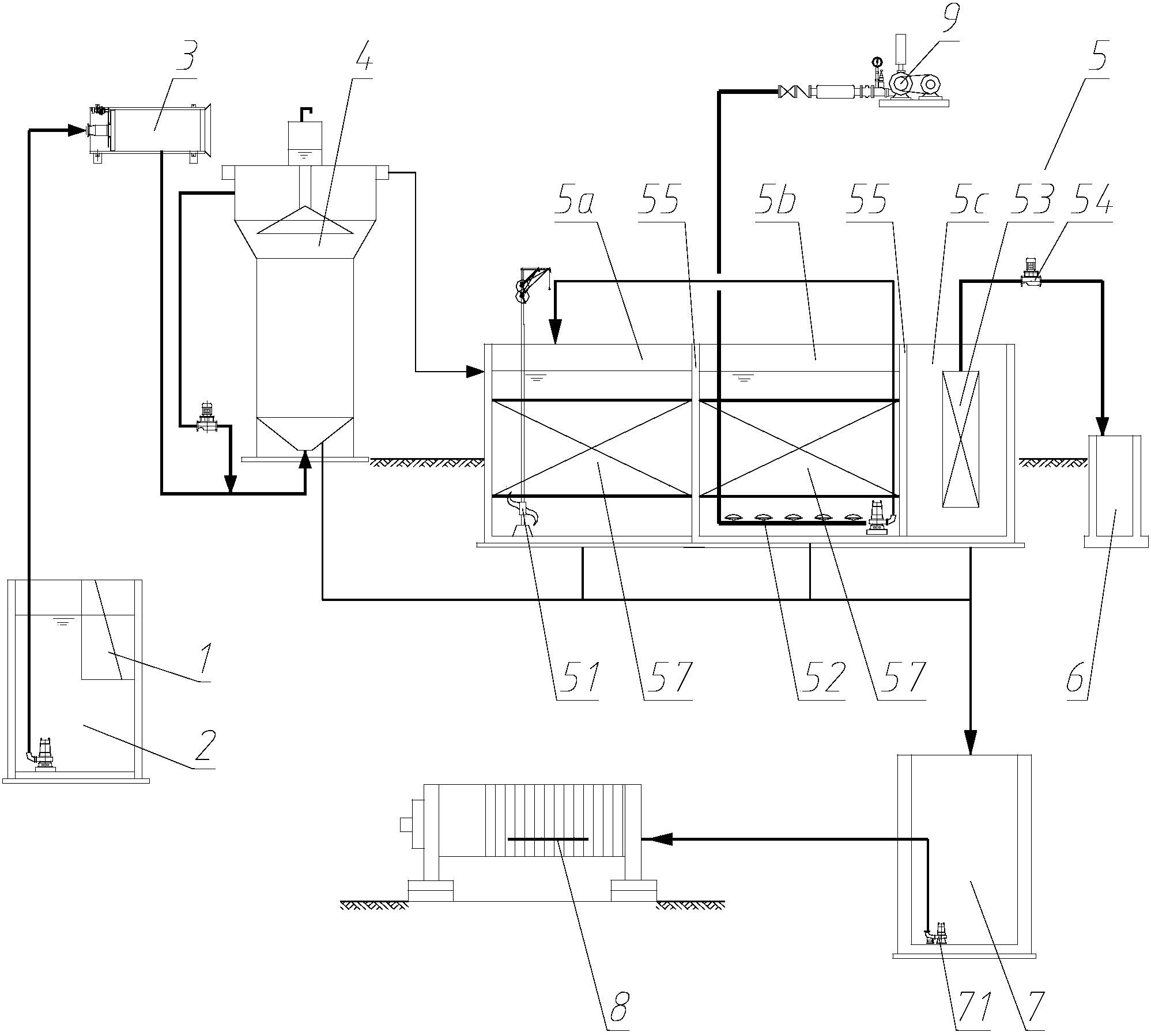

　　一種果凍廢水處理系統，其要點在于：包括通過管道依次連接的調節池、轉鼓式格柵、EGSB反應器和A/O一體式MBR反應器，所述A/O一體式MBR 反應器的出水口通過管道連接有清水池，在所述調節池內設有格柵池，該格柵池與所述調節池連通，廢水經該格柵池流入所述調節池。

　　采用以上技術方案的顯著效果是，格柵池攔截部分廢包裝材料等大粒徑懸浮物和漂浮物，調節池調節廢水水質、水量，轉鼓格柵對果凍凝膠物、細小水果塊和果肉進行深度攔截，降低了廢水的沖擊負荷，再通過EGSB反應器對高濃度的COD進行降解，A/O一體式MBR反應器通過缺氧、好氧交替處理以及 MBR膜組件對微溶性的COD和SS的高效去除，保障出水水質穩定達標，如此系統對果凍廢水被逐級處理，沖擊負荷逐級降低，保證了系統的穩定運行和出水水質的優異。

　　上述A/O一體式MBR反應器包括反應器池體，在該反應器池體內豎向設有兩個相互平行的池體隔板，所述池體隔板的邊緣與所述反應器池體連接，兩個所述池體隔板外側的所述反應器池體分別形成缺氧段和MBR段，兩個所述池體隔板之間的所述反應器池體形成好氧段，在兩個所述池體隔板上分別開設有污水通道，在所述缺氧段底部安裝有潛水攪拌器，所述缺氧段的進水口與EGSB 反應器的出水口連通，在所述好氧段底部安裝有微孔曝氣頭，該微孔曝氣頭通過氣管連接有羅茨風機，在所述缺氧段和好氧段的中部分別設有組合填料，所述好氧段的底部通過回流管與缺氧段接通，在所述MBR段內設有膜組件，該膜組件通過抽吸泵與所述清水池的入水口連通。采用以上技術方案，缺氧、好氧交替處理，再通過MBR段膜處理，保障出水水質。

　　上述EGSB反應器、缺氧段、好氧段和MBR段分別通過管路連接有同一個污泥池，在該污泥池的底部設有污泥泵，該污泥泵的污泥出口通過污泥管連接有壓濾機。采用以上技術方案，污泥池EGSB反應器、缺氧段、好氧段和MBR 段內的污泥送入污泥池，再通過污泥泵壓濾機送入壓濾機處理。

　　有益效果：采用本實用新型的果凍廢水處理系統，格柵池攔截部分廢包裝材料等大粒徑懸浮物和漂浮物，調節池調節廢水水質、水量，轉鼓格柵對果凍凝膠物、細小水果塊和果肉進行深度攔截，降低了廢水的沖擊負荷，再通過EGSB 反應器對高濃度的COD進行降解，A/O一體式MBR反應器通過缺氧、好氧交替處理以及MBR膜組件對微溶性的COD和SS的高效去除，保障出水水質穩定達標，如此系統對果凍廢水被逐級處理，沖擊負荷逐級降低，保證了系統的穩定運行和出水水質的優異。
