申請日2015.07.23

　　公開(公告)日2015.12.30

　　IPC分類號E03F5/22

　　摘要

　　本實用新型公開了污水提升器，其包括：一槽鋼底座;通過柔性墊而安裝于槽鋼底座的箱體，其具有多個進水口，該箱體的內壁從上至下依次設置有用于提示報警的第一液位傳感器、用于啟動雙水泵的第二液位傳感器、用于停止水泵的第三液位傳感器，所述箱體頂部設置有由內螺紋黃銅球閥控制的箱體排氣口，所述箱體內壁設置有防腐涂層;接于箱體出水口的并聯管路，該并聯管路中并行的兩條管路均依次安裝有排污泵、短管組件I、球形止回閥、閘閥、軟接頭，該并聯管路匯接于出口。本實用新型的有益效果是：密封性能好，多個進水口設計，現場裝配靈活多樣水管。

　　權利要求書

　　1.污水提升器，其特征在于，包括：

　　一槽鋼底座(7);

　　通過柔性墊而安裝于槽鋼底座的箱體(1)，其具有多個進水口，該箱體的內壁從上至下依次設置有用于提示報警的第一液位傳感器、用于啟動雙水泵的第二液位傳感器、用于停止水泵的第三液位傳感器，所述箱體頂部設置有由內螺紋黃銅球閥(9)控制的箱體排氣口，所述箱體內壁設置有防腐涂層;

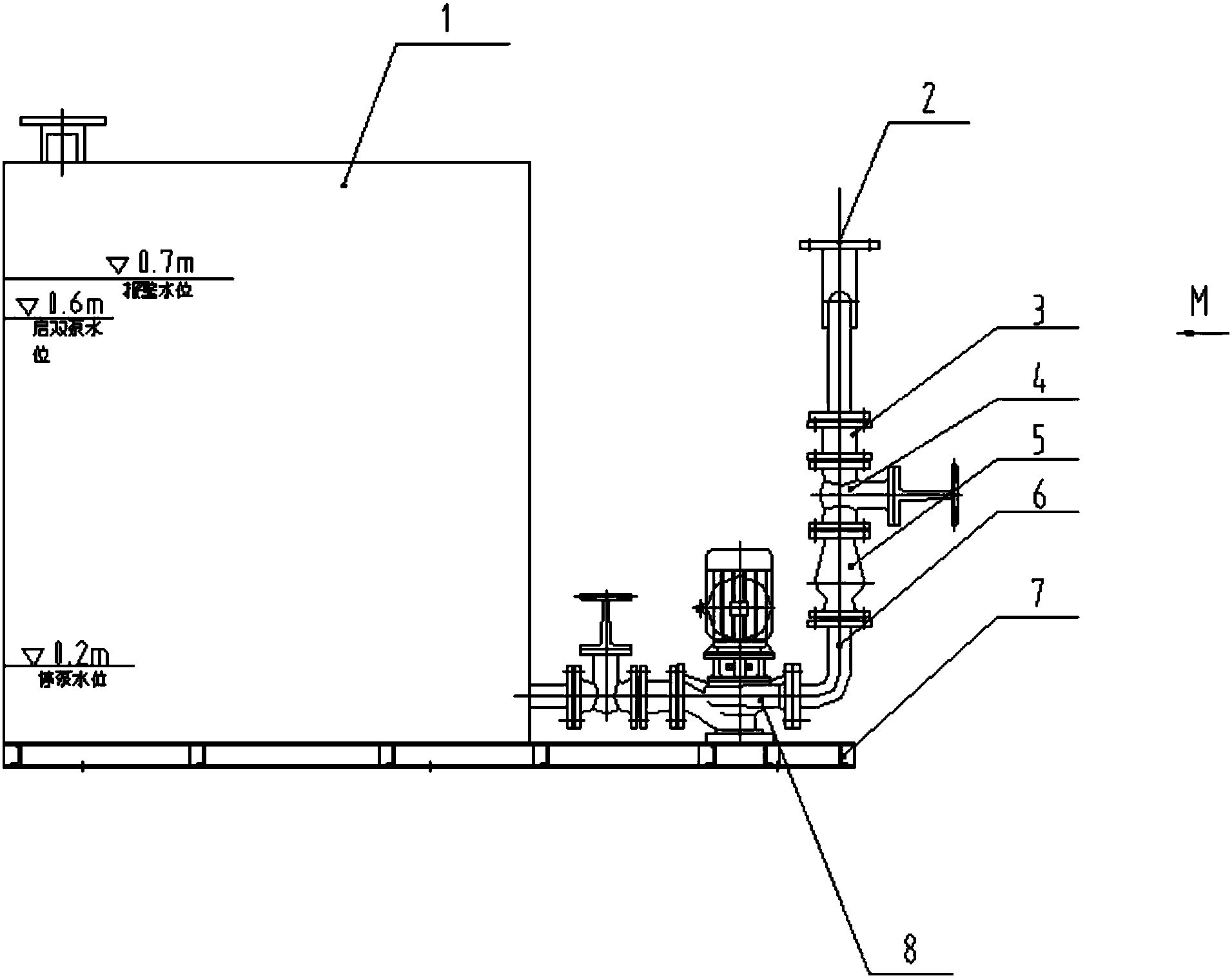

　　接于箱體出水口的并聯管路(2)，該并聯管路中并行的兩條管路均依次安裝有排污泵(8)、短管組件I(6)、球形止回閥(5)、閘閥(4)、軟接頭(3)，該并聯管路匯接于出口;

　　其中，所述第一、第二、第三液位傳感器接于控制器，該控制器接于排污泵以及示警裝置。

　　2.根據權利要求1所述的污水提升器，其特征在于，所述箱體側壁設置有沿箱體高度方向布置的透明觀察窗。

　　3.根據權利要求1所述的污水提升器，其特征在于，所述槽鋼底座設置有升降機構。

　　4.根據權利要求1所述的污水提升器，其特征在于，所述箱體采用304不銹鋼制成。

　　5.根據權利要求1所述的污水提升器，其特征在于，所述防腐涂層為環氧樹脂。

　　說明書

　　污水提升器

　　技術領域

　　本實用新型涉及一種污水提升器。

　　背景技術

　　地下車庫，地下商場，別墅和地鐵站等場所需要將其產生的污水輸送至生活污水管網，但用于輸送的污水提升設備存在進水口無法根據現場需要進行相應調整、密閉性能不佳等問題。

　　實用新型內容

　　本實用新型的目的就是為了解決上述問題，提供一種污水提升器。

　　為了實現上述目的，本實用新型采用如下技術方案：

　　污水提升器，其包括：

　　一槽鋼底座;

　　通過柔性墊而安裝于槽鋼底座的箱體，其具有多個進水口，該箱體的內壁從上至下依次設置有用于提示報警的第一液位傳感器、用于啟動雙水泵的第二液位傳感器、用于停止水泵的第三液位傳感器，所述箱體頂部設置有由內螺紋黃銅球閥控制的箱體排氣口，所述箱體內壁設置有防腐涂層;

　　接于箱體出水口的并聯管路，該并聯管路中并行的兩條管路均依次安裝有排污泵、短管組件I、球形止回閥、閘閥、軟接頭，該并聯管路匯接于出口;

　　其中，所述第一、第二、第三液位傳感器接于控制器，該控制器接于排污泵以及示警裝置。

　　所述箱體側壁設置有沿箱體高度方向布置的透明觀察窗。

　　所述槽鋼底座設置有升降機構。

　　所述箱體采用304不銹鋼制成。

　　所述防腐涂層為環氧樹脂。

　　本實用新型具有如下有益效果：

　　(1)密封性能好：產品為整體密封，箱蓋以及各管路和箱體之間均有橡膠密封圈，同時配有單獨排氣口連接至戶外進行進排氣，防止箱體內的異味散發到外面。而其他公司的產品沒有單獨進排氣出口，僅在上蓋開有通氣孔，內添活性炭進行除味處理。嚴格意義來講，與室內噴灑空氣清新劑方式相類似，并未真正意義上解決異味問題。

　　(2)多個進水口，現場裝配靈活多樣：在箱體的前后位置預留了多個進水口。便于用戶根據現場不同的需要靈活連接進水管。
