申請日2015.07.23

　　公開(公告)日2016.01.20

　　IPC分類號C02F1/74; C02F101/10

　　摘要

　　本實用新型公開的一種一體化塔式含硫廢水處理裝置包括一體化鋼塔體(1)、進水布水裝置(2)、空氣曝氣裝置(3)、填料固定塔盤(4)、不銹鋼鮑爾環填料(5)、出水溢水堰(6)、塔頂消泡噴淋裝置(7)、塔頂可拆卸式爬梯平臺(8)及塔頂可拆卸式防雨罩(9)，其中進水布水裝置和空氣曝氣裝置位于一體化鋼塔體內的下部，且空氣曝氣裝置位于進水布水裝置之上，填料固定塔盤位于空氣曝氣裝置之上，其上均勻堆積有不銹鋼鮑爾環填料，出水溢水堰與塔頂消泡噴淋裝置位于一體化鋼塔體(1)內的上部，且塔頂消泡噴淋裝置位于出水溢水堰的上方;在一體化鋼塔體(1)的頂部設置有塔頂可拆卸式爬梯平臺，在塔頂可拆卸式爬梯平臺的上方連接有塔頂可拆卸式防雨罩。通過一體化結構設計，達到工廠化制作、方便運輸、縮短制造工期、便于現場安裝、減小占地面積的目的。

　　權利要求書

　　1.一種一體化塔式含硫廢水處理裝置，其特征是：包括一體化鋼塔體(1)、進水布水裝置(2)、空氣曝氣裝置(3)、填料固定塔盤(4)、不銹鋼鮑爾環填料(5)、出水溢水堰(6)、塔頂消泡噴淋裝置(7)、塔頂可拆卸式爬梯平臺(8)及塔頂可拆卸式防雨罩(9)，所述的進水布水裝置、空氣曝氣裝置、填料固定塔盤、不銹鋼鮑爾環填料、出水溢水堰和塔頂消泡噴淋裝置均設置在一體化鋼塔體內，其中進水布水裝置和空氣曝氣裝置位于一體化鋼塔體內的下部，且空氣曝氣裝置位于進水布水裝置之上，填料固定塔盤位于空氣曝氣裝置之上，其上均勻堆積有不銹鋼鮑爾環填料，出水溢水堰與塔頂消泡噴淋裝置位于一體化鋼塔體內的上部，且塔頂消泡噴淋裝置位于出水溢水堰的上方;在一體化鋼塔體的頂部設置有塔頂可拆卸式爬梯平臺，在塔頂可拆卸式爬梯平臺的上方連接有塔頂可拆卸式防雨罩。

　　2.根據權利要求1所述的一種一體化塔式含硫廢水處理裝置，其特征在于：所述的一體化鋼塔體(1)為圓形立式塔形結構。

　　3.根據權利要求1所述的一種一體化塔式含硫廢水處理裝置，其特征在于：所述的填料固定塔盤(4)為二層。

　　4.根據權利要求1所述的一種一體化塔式含硫廢水處理裝置，其特征在于：所述出水溢水堰(6)為圓環形結構，堰口頂部為鋸齒型結構。

　　5.根據權利要求1所述的一種一體化塔式含硫廢水處理裝置，其特征在于：所述的進水布水裝置(2)或空氣曝氣裝置(3)在一體化鋼塔體內呈環形盤狀，在管道的下面開有布水或曝氣孔，開孔方式為斷面圖正下方兩側45度角各一個，開孔數量面積之和為進水或進氣管道橫截面積的1.5-2倍。

　　6.根據權利要求1所述的一種一體化塔式含硫廢水處理裝置，其特征在于：所述的塔頂消泡噴淋裝置(7)為環形管道繞布置，沿環形管道360度切線方向均布有多個傘形噴頭(10)。

　　7.根據權利要求1所述的一種一體化塔式含硫廢水處理裝置，其特征在于：所述的塔頂可拆卸式爬梯平臺(8)為螺栓連接分段式結構。

　　8.根據權利要求1所述的一種一體化塔式含硫廢水處理裝置，其特征在于：所述的塔頂可拆卸式雨罩(9)為螺栓連接分段式結構。

　　9.根據權利要求1所述的一種一體化塔式含硫廢水處理裝置，其特征在于：所述的進水布水裝置(2)、空氣曝氣裝置(3)、填料固定塔盤(4)與一體化鋼塔體(1)內壁通過帶孔固定支架螺栓連接。

　　說明書

　　一體化塔式含硫廢水處理裝置

　　技術領域

　　本實用新型屬于工業含硫廢水處理領域，主要涉及的是一種一體化塔式含硫廢水處理裝置。可廣泛應用于石油、化工、電力、水處理等生產工藝系統中的含硫廢水處理。

　　背景技術

　　目前,石油、化工、電力、水處理等生產工藝系統中的含硫廢水都要進行無害化處理，傳統的含硫廢水處理一般都采用混凝土結構或使用現場鋼板焊接制作處理裝置，具有占地面積大、不方便運輸、無法工廠化制作、制作工期長等弊端。

　　發明內容

　　本實用新型的目的是提出一種一體化塔式含硫廢水處理裝置，通過一體化結構設計，達到工廠化制作、方便運輸、縮短制造工期、便于現場安裝、減小占地面積的目的。

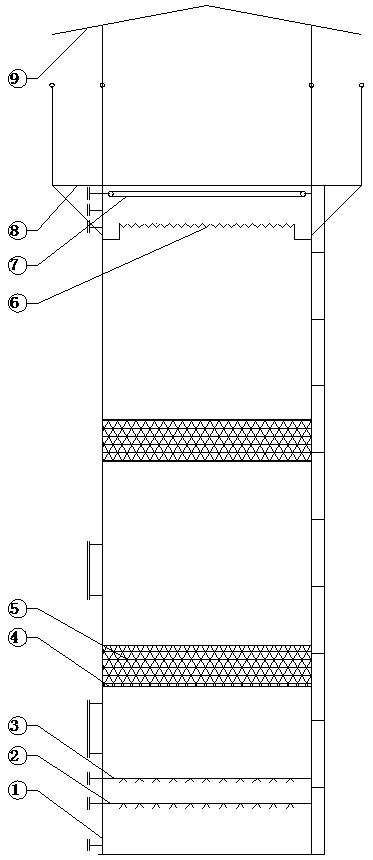

　　本實用新型實現上述目的采取的技術方案是：一種一體化塔式含硫廢水處理裝置，包括一體化鋼塔體、進水布水裝置、空氣曝氣裝置、填料固定塔盤、不銹鋼鮑爾環填料、出水溢水堰、塔頂消泡噴淋裝置、塔頂可拆卸式爬梯平臺及塔頂可拆卸式防雨罩，所述的進水布水裝置、空氣曝氣裝置、填料固定塔盤、不銹鋼鮑爾環填料、出水溢水堰和塔頂消泡噴淋裝置均設置在一體化鋼塔體內，其中進水布水裝置和空氣曝氣裝置位于一體化鋼塔體內的下部，且空氣曝氣裝置位于進水布水裝置之上，填料固定塔盤位于空氣曝氣裝置之上，其上均勻堆積有不銹鋼鮑爾環填料，出水溢水堰與塔頂消泡噴淋裝置位于一體化鋼塔體內的上部，且塔頂消泡噴淋裝置位于出水溢水堰的上方;在一體化鋼塔體的頂部設置有塔頂可拆卸式爬梯平臺，在塔頂可拆卸式爬梯平臺的上方連接有塔頂可拆卸式防雨罩。

　　上述的一體化鋼塔體為圓形立式塔形結構。

　　上述的填料固定塔盤為二層。

　　上述出水溢水堰為圓環形結構，堰口頂部為鋸齒型結構。

　　上述的進水布水裝置或空氣曝氣裝置在一體化鋼塔體內呈環形盤狀，在管道的下面開有布水或曝氣孔，開孔方式為斷面圖正下方兩側45度角各一個，開孔數量面積之和為進水或進氣管道橫截面積的1.5-2倍。

　　上述的塔頂消泡噴淋裝置為環形管道繞布置，沿環形管道360度切線方向均布有多個傘形噴頭。

　　上述的塔頂可拆卸式爬梯平臺為螺栓連接分段式結構。

　　上述的塔頂可拆卸式雨罩為螺栓連接分段式結構。

　　上述的進水布水裝置、空氣曝氣裝置、填料固定塔盤與一體化鋼塔體內壁通過帶孔固定支架螺栓連接。

　　本實用新型通過將含硫廢水處理裝置設計為一體化塔式結構，使含硫廢水處理裝置可以工廠化制作，不僅便于現場安裝，而且方便整體運輸，大大縮短了制造工期，減小了占地面積。使用非常方便，含硫廢水在一體化塔式含硫廢水處理裝置中通過空氣氧化法脫硫，即可使廢水中的硫化物如Na2S、(NH4)2S等有害物質轉化為無毒易沉淀的硫酸鹽。
