申請日2015.07.13

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種配置變壓吸附制氧機的廢水處理系統。目的是提供的系統應具有處理效果好、處理水可回用、節約資源、剩余污泥量少的特點。技術方案是：配置變壓吸附制氧機的廢水處理系統，其特征在于該系統包括通過管道依序連通的調節池、水解酸化池、純氧曝氣池以及氣浮池，以實現對廢水的達標排放;所述水解酸化池與純氧曝氣池產生的污泥分別輸送至污泥系統，氣浮池中的浮渣經處理后產生的污泥也輸送至污泥系統;所述水解酸化池采用氮?dú)鈹嚢�，所述純氧曝氣池采用純氧曝氣�?/P>

　　權利要求書

　　1.一種配置變壓吸附制氧機的廢水處理系統，其特征在于該系統包括通過 管道依序連通的調節池、水解酸化池、純氧曝氣池以及氣浮池，以實現對廢水 的達標排放;所述水解酸化池與純氧曝氣池產生的污泥分別輸送至污泥系統， 氣浮池中的浮渣經處理后產生的污泥也輸送至污泥系統;所述水解酸化池采用 氮?dú)鈹嚢�，所述純氧曝氣池采用純氧曝�?

　　所述氣浮池還通過管道依序連通砂濾器、生物炭反應器以及回用水池，以 進一步對部分達標排放水處理后進行回用;其中砂濾器輸出的廢水先經臭氧發 生器產生的臭氧處理后，再輸至生物炭反應器;

　　該系統還配置一變壓吸附制氧裝置，變壓吸附制氧裝置制取的氧氣用于所 述純氧曝氣池的純氧曝氣，并作為臭氧發生器的氣源;變壓吸附制氧裝置制取 的氮?dú)庥糜谒�述水解酸化池的氮�(dú)鈹嚢琛?/P>

　　2.根據權利要求1所述的配置變壓吸附制氧機的廢水處理系統，其特征在 于：所述砂濾器中的濾料為石英砂。

　　3.根據權利要求2所述的配置變壓吸附制氧機的廢水處理系統，其特征在 于：所述調節池配置冷卻塔。

　　4.根據權利要求3所述的配置變壓吸附制氧機的廢水處理系統，其特征在 于：所述氣浮池內配置微氣泡發生器，氣泵通過氣管為微氣泡的生成提供氣源。

　　5.根據權利要求4所述的配置變壓吸附制氧機的廢水處理系統，其特征在 于：所述生物炭反應器中配置有生物活性炭。

　　說明書

　　一種配置變壓吸附制氧機的廢水處理系統

　　技術領域

　　本實用新型涉及一種廢水處理系統，尤其是采用變壓吸附制氧技術的廢水 處理系統。

　　背景技術

　　一般有機廢水采用A/O主體生化工藝處理廢水，有時根據需要或者回用要 求，輔以必要的物化預處理及深度處理系統。

　　隨著廢水發生量的增加及水質的波動變化，導致常規廢水處理技術存在以 下問題：1、物化消耗藥劑量大，運行費用高;2、產生物化污泥量大，污泥處 置費用高;3、生化系統占地面積大;4、穩定達標有難度;5、廢水發生量大， 不能有效重復利用。

　　另一方面，常規的變壓吸附制氧設備所產生的氮?dú)猓�又不得不排放到大�?中，造成一定的資源浪費。

　　實用新型內容

　　本實用新型的目的是克服上述背景技術的不足，提供一種配置變壓吸附制 氧機的廢水處理系統，該系統應具有處理效果好、處理水可回用、節約資源、 剩余污泥量少的特點。

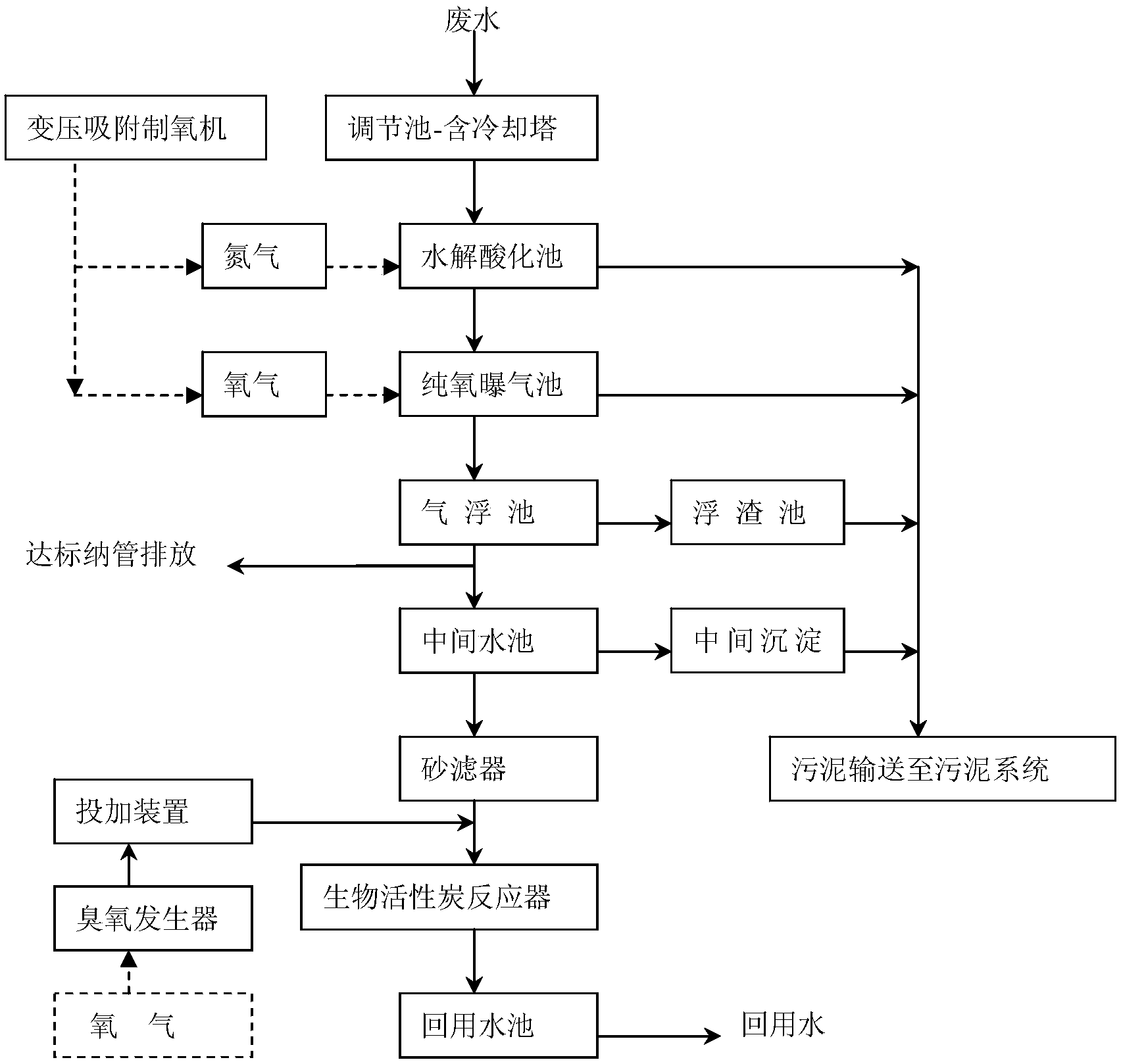

　　本實用新型提供的技術方案是：配置變壓吸附制氧機的廢水處理系統，其 特征在于該系統包括通過管道依序連通的調節池、水解酸化池、純氧曝氣池以 及氣浮池，以實現對廢水的達標排放;所述水解酸化池與純氧曝氣池產生的污 泥分別輸送至污泥系統，氣浮池中的浮渣經處理后產生的污泥也輸送至污泥系 統;所述水解酸化池采用氮?dú)鈹嚢�，所述純氧曝氣池采用純氧曝�?

　　所述氣浮池還通過管道依序連通砂濾器、生物炭反應器以及回用水池，以 進一步對部分達標排放水處理后進行回用;其中砂濾器輸出的廢水先經臭氧發 生器產生的臭氧處理后，再輸至生物炭反應器;

　　該系統還配置一變壓吸附制氧裝置，變壓吸附制氧裝置制取的氧氣用于所 述純氧曝氣池的純氧曝氣，并作為臭氧發生器的氣源;變壓吸附制氧裝置制取 的氮?dú)庥糜谒�述水解酸化池的氮�(dú)鈹嚢琛?/P>

　　所述砂濾器中的濾料為石英砂。

　　所述調節池配置冷卻塔。

　　所述氣浮池內配置微氣泡發生器，氣泵通過氣管為微氣泡的生成提供氣源。

　　所述生物炭反應器中配置有生物活性炭。

　　本實用新型的有益效果是：所采用的“水解酸化+好氧”的工藝，能夠?qū)�廢水 處理成達標排放;所采用的“氣浮+砂濾+臭氧+生物活性炭”工藝又能將達標排出 水進一步處理成回用水;所配置的變壓吸附制氧設備制取的氧氣能夠用于純氧 曝氣池曝氣，一部分氧氣還可以作為臭氧的氣源，變壓吸附制氧設備產生的氮 氣則用作水解酸化系統的氣力攪拌。因此本實用新型不但可達標處理廢水，而 且回用水可重復利用，進而大幅度減少廢水排放量;還真正做到了資源充分利 用。
