申請日2015.07.13

　　公開(公告)日2015.12.02

　　IPC分類號C02F3/02

　　摘要

　　本實用新型公開了一種多級跌水曝氣污水處理裝置，其包括布水器、該布水器下方的集水槽、及設于該布水器、集水槽之間的數個納米簾式填料結構，該數個納米簾式填料結構間隔疊置，且由布水器流向集水槽的水流依次通過該數個納米簾式填料結構;優選的，該納米簾式填料結構包括有若干自然下垂的簾式曝氣條、用于起支撐作用并可組裝成多層架體結構的承托邊框、設置于該承托邊框上且用于定位所述簾式曝氣條的若干填料支架。所述簾式曝氣條包括表面的好氧微生物菌群區和內部的兼氧微生物菌群區。該實用新型結構簡單，設計新穎，在節約能耗的前提下優化了污水處理效果，具有脫氮除磷的作用。

　　權利要求書

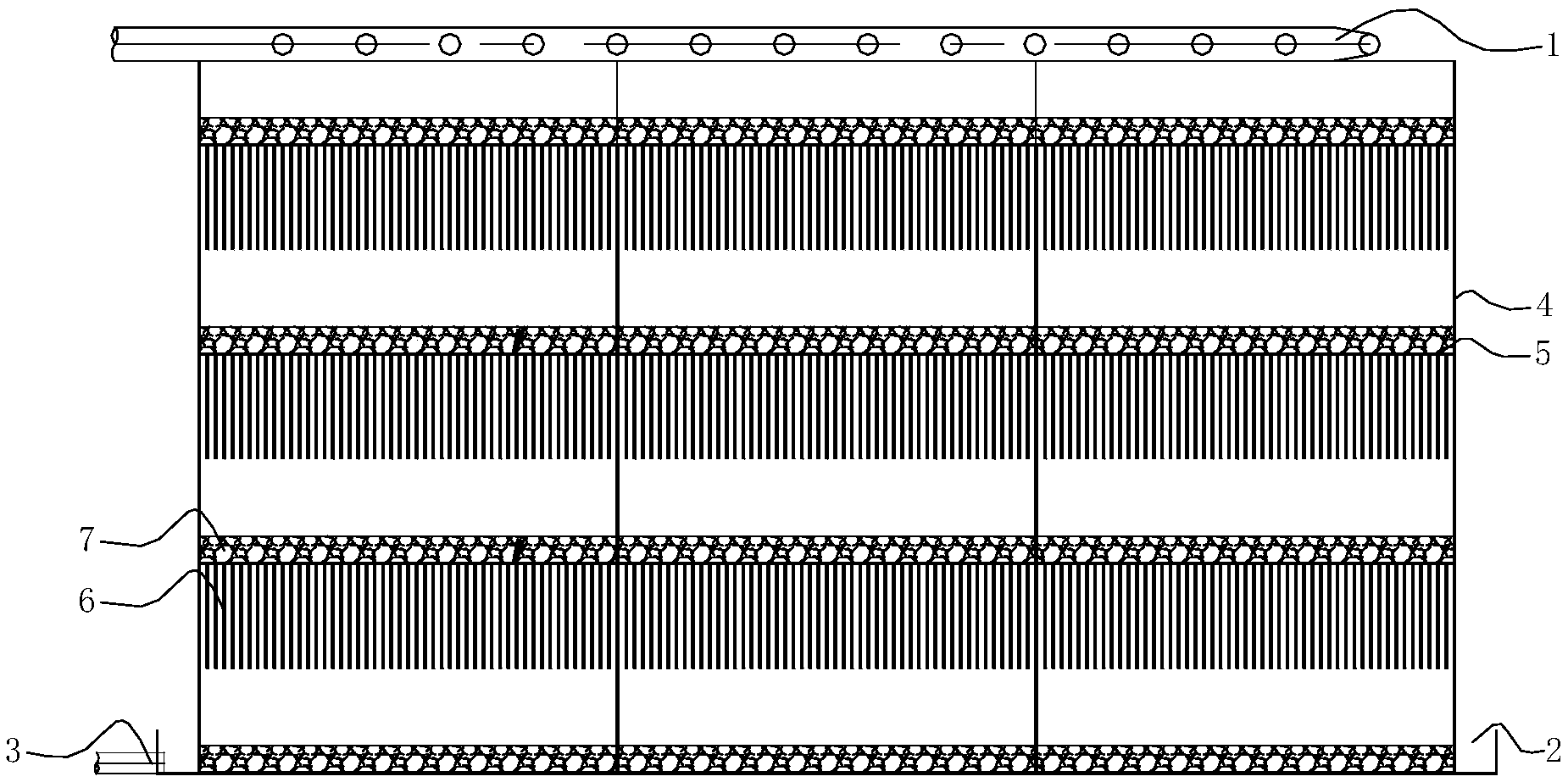

　　1.一種多級跌水曝氣污水處理裝置，其特征在于：包括布水器(1)、該布水器(1)下方的集水槽(2)、及設于該布水器(1)、集水槽(2)之間的數個納米簾式填料結構(6)，該數個納米簾式填料結構(6)間隔疊置，且由布水器(1)流向集水槽(2)的水流依次通過該數個納米簾式填料結構(6)。

　　2.根據權利要求1所述的多級跌水曝氣污水處理裝置，其特征在于：所述納米簾式填料結構(6)包括有若干自然下垂的簾式曝氣條、用于起支撐作用并可組裝成多層架體結構的承托邊框(4)、設置于該承托邊框(4)上且用于定位所述簾式曝氣條的若干填料支架(5)。

　　3.根據權利要求2所述的多級跌水曝氣污水處理裝置，其特征在于：所述數個納米簾式填料結構(6)均水平設置，且相鄰納米簾式填料結構(6)之間的間距相等。

　　4.根據權利要求2或3所述的多級跌水曝氣污水處理裝置，其特征在于：所述簾式曝氣條包括表面的好氧微生物菌群區和內部的兼氧微生物菌群區。

　　5.根據權利要求1所述的多級跌水曝氣污水處理裝置，其特征在于：所述納米簾式填料結構(6)上端設有強化去污填料層(7)。

　　6.根據權利要求1所述的多級跌水曝氣污水處理裝置，其特征在于：所述布水器(1)包括有帶穿孔的布水管或/和灑水噴頭，在該布水管上設有若干分支。

　　7.根據權利要求6所述的多級跌水曝氣污水處理裝置，其特征在于：在所述布水管上具有堵頭。

　　8.根據權利要求1所述的多級跌水曝氣污水處理裝置，其特征在于：在所述集水槽(2)上設有排水管(3)。

　　說明書

　　多級跌水曝氣污水處理裝置

　　技術領域

　　本實用新型涉及一種多級跌水曝氣污水處理裝置，屬于污水處理技術領域。

　　背景技術

　　污水處理設備能有效地處理城區的生活污水、工業廢水等，避免污水及污染物直接流入水域中，對改善生態環境、提升城市品位和促進經濟發展具有重要意義。

　　目前污水處理設備所采用的方法多樣如物理法、化學法、物理化學法及生物法，其中生物法采用微生物在污水中對有機物進行氧化、分解形成新陳代謝過程，進而對污水中的COD、氨氮、磷酸鹽等污染物質進行有效去除，達到污水處理的目的。如中國專利授權公告號為CN102249431B所公開的垂直流跌水曝氣裝置，其通過多個跌水復氧槽垂直排列，并在每個跌水復氧槽底部的跌水盤上設置數個開縫，以使得厭氧水源與空氣的接觸面積增加，實現充分復氧，利用勢能完成預曝氣，增加厭氧除水溶解氧濃度。該裝置雖結構簡單，但對厭氧水源在整個垂直流跌水曝氣裝置中與空氣的接觸還可更進一步合理優化，在節約能耗的前提下進一步提高曝氣效率，進而優化污水處理效果。

　　發明內容

　　針對上述現有技術中的不足之處，本實用新型旨在提供一種多級跌水曝氣污水處理裝置，其結構簡單，設計新穎，在節約能耗的前提下優化了污水處理效果，具有脫氮除磷的作用。

　　為了實現上述目的，本實用新型的技術方案：一種多級跌水曝氣污水處理裝置，其包括布水器、該布水器下方的集水槽、及設于該布水器、集水槽之間的數個納米簾式填料結構，該數個納米簾式填料結構間隔疊置，且由布水器流向集水槽的水流依次通過該數個納米簾式填料結構。

　　進一步的，所述納米簾式填料結構包括有若干自然下垂的簾式曝氣條、用于起支撐作用并可組裝成多層架體結構的承托邊框、設置于該承托邊框上且用于定位所述簾式曝氣條的若干填料支架。

　　進一步的，所述數個納米簾式填料結構均水平設置，且相鄰納米簾式填料結構之間的間距相等。

　　進一步的，所述簾式曝氣條包括表面的好氧微生物菌群區和內部的兼氧微生物菌群區。

　　進一步的，所述納米簾式填料結構上端設有強化去污填料層。

　　進一步的，所述布水器包括有帶穿孔的布水管或/和灑水噴頭，在該布水管上設有若干分支;在所述布水管上具有堵頭。

　　進一步的，在所述集水槽上設有排水管。

　　本實用新型的有益效果：通過在布水器與集水槽之間設置多層納米簾式填料結構，通過該納米簾式填料結構的特征，省去了傳統曝氣裝置中的風機結構，節約了能耗，同時，通過該納米簾式填料結構和強化去污填料層去除水流中的COD、氨氮、磷酸鹽等污染物質，使得進入集水槽內的水流可根據排放標準要求直接進入后續構筑物處理或達標排放。因此該多級跌水曝氣裝置結構簡單，設計新穎，在節約能耗的前提下優化了污水處理效果，具有脫氮除磷的作用。
