申請日2015.06.12

　　公開(公告)日2015.10.28

　　IPC分類號C02F3/34; C02F3/32

　　摘要

　　本實用新型公開了一種重金屬離子工業廢水處理的裝置，該裝置包括反應器箱體，反應器箱體頂部一側設有進水口，進水口經水泵與廢水槽連接;反應器箱體底部設有排水口，排水口與凈水槽連接;反應器箱體內填充有填料，填料上種植有植物，填料內設有兩塊間隔設置的電極板，兩塊間隔設置的電極板分別與直流電源的正極和負極連接。本實用新型將電化學法與生物膜法相結合，發揮各自的優勢達到有效去除重金屬的目的。一些研究表明，將微電解-生物法用于處理含鉻電鍍廢水,對鉻、銅、鎳等重金屬離子的凈化率達99.9%，且無二次污染。電生物藕合在處理難降解廢水和重金屬廢水中表現出廣闊的應用前景。

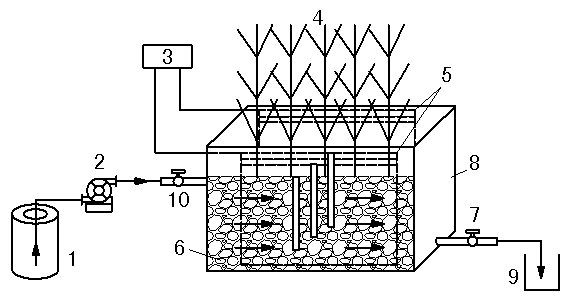

　　摘要附圖



　　權利要求書

　　1. 一種重金屬離子工業廢水處理的裝置，其特征在于：包括反應器箱體(8)，反應器箱體(8)頂部一側設有進水口(10)，進水口(10)經水泵(2)與廢水槽(1)連接;反應器箱體(8)底部設有排水口(7)，排水口(7)與凈水槽(9)連接;反應器箱體(8)內填充有填料(6)，填料(6)上種植有植物(4)，填料(6)內設有兩塊間隔設置的電極板(5)，兩塊間隔設置的電極板(5)分別與直流電源(3)的正極和負極連接。

　　2.根據權利要求1所述重金屬離子工業廢水處理的裝置，其特征在于：所述植物(4)為美人蕉。

　　3.根據權利要求1所述重金屬離子工業廢水處理的裝置，其特征在于：所述兩塊間隔設置的電極板(5)之間的間距為53cm。

　　說明書

　　一種重金屬離子工業廢水處理的裝置

　　技術領域

　　本實用新型涉及一種重金屬離子工業廢水處理的裝置，屬于工業廢水處理技術領域。

　　背景技術

　　近年來，隨著工業化和城鎮化的加速，采礦、冶金、化工、制革、電鍍、電子等行業迅猛發展，排放了大量重金屬污染物，加之不合理的堆放和填埋，重金屬污染物不斷進入水體中，使水體懸浮物、沉積物和水生生物中重金屬含量急劇增加。我國屬于發展中國家，在經濟快速發展的同時，也面臨著嚴重的重金屬廢水污染問題。有關部門監測表明，我國的許多河流、湖泊、水庫、水源地及地下水等都受到了重金屬廢水的嚴重污染，江河湖庫底質的污染率高達80.1%。我國水體重金屬污染已經十分嚴重，重金屬廢水在我國水污染治理中已成為函需解決的有害廢水之一。因此，加強重金屬廢水污染監測、防治與治理尤為重要，有效去除廢水中重金屬成為當前迫切的任務。

　　目前對重金屬廢水的處理主要依靠基質，植物和微生物等對污染物進行去除，處理效果并不理想。

　　實用新型內容

　　本實用新型的目的在于，提供一種重金屬離子工業廢水處理的裝置，采用既經濟又合理的污水處理方法及裝置實現重金屬廢水的治理，提升處理效果，從而克服現有技術的不足。

　　本實用新型的技術方案是這樣實現的：

　　本實用新型的一種重金屬離子工業廢水處理的裝置為，該裝置包括反應器箱體，反應器箱體頂部一側設有進水口，進水口經水泵與廢水槽連接;反應器箱體底部設有排水口，排水口與凈水槽連接;反應器箱體內填充有填料，填料上種植有植物，填料內設有兩塊間隔設置的電極板，兩塊間隔設置的電極板分別與直流電源的正極和負極連接。

　　前述裝置中，所述植物為美人蕉。

　　前述裝置中，所述兩塊間隔設置的電極板之間的間距為53cm。

　　由于采用了上述技術方案，本實用新型與現有技術相比，本實用新型將電化學法與生物膜法相結合，發揮各自的優勢達到有效去除重金屬的目的。一些研究表明，將微電解-生物法用于處理含鉻電鍍廢水,對鉻(Cr)、銅(Cu)、鎳(Ni)等重金屬離子的凈化率達99.9%，且無二次污染。電生物藕合在處理難降解廢水和重金屬廢水中表現出廣闊的應用前景。
