申請日2015.06.12

　　公開(公告)日2015.10.14

　　IPC分類號C02F1/04

　　摘要

　　本實用新型公開了一種油封廢水蒸煮罐，包括罐體，所述罐體下端設有蒸汽進口，頂部設有混合蒸汽出口、自由氣體出口和毛油進油管，罐體底部設有出水管。本實用新型利用油脂密度小上浮的原理，封閉水面以下泛起的泡沫，使廢水蒸煮罐內負壓正常，杜絕了沸罐及溶劑跑冒現象;減少了溶劑消耗，提高了溶劑回收率;節約蒸汽用量，減少水資源浪費，保護了環境。

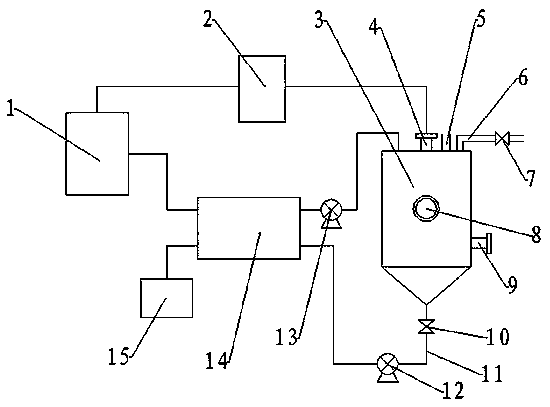

　　摘要附圖



　　權利要求書

　　1.一種油封廢水蒸煮罐，包括罐體，其特征在于：所述罐體下端設有蒸汽進口，頂部設有混合蒸汽出口、自由氣體出口和毛油進油管，罐體底部設有出水管。

　　2.根據權利要求1所述的油封廢水蒸煮罐，其特征在于：所述蒸煮罐還包括一臺換熱器，所述換熱器分別與分水箱和蒸煮罐的出水管相連接，換熱后即將被蒸煮的廢水泵入廢水蒸煮罐，廢水蒸煮罐排出的廢水進入水封池。

　　3.根據權利要求1或2所述的油封廢水蒸煮罐，其特征在于：所述蒸煮罐的混合蒸汽出口與冷凝器連接，所述冷凝器與分水箱連接。

　　4.根據權利要求1或2所述的油封廢水蒸煮罐，其特征在于：所述毛油進油管上設有進油閥門。

　　5.根據權利要求1或2所述的油封廢水蒸煮罐，其特征在于：所述罐體底部的出水管上設有出水閥門。

　　6.根據權利要求1或2所述的油封廢水蒸煮罐，其特征在于：所述罐體上設有視鏡口。

　　說明書

　　一種油封廢水蒸煮罐

　　技術領域

　　本實用新型屬于化工設備領域，具體涉及一種油封廢水蒸煮罐。

　　背景技術

　　溶劑混合氣體進入分水箱，分離后的廢水進入蒸煮罐進一步將廢水中的溶劑提取出來，但由于分水箱在水洗溶劑氣體時將氣體里夾帶的豆粕粉塵被水捕集下來，豆粕粉塵隨廢水進入蒸煮罐后，在蒸煮的過程中容易形成大量泡沫，造成蒸煮罐內部產生正壓沸罐現象，導致溶劑跑冒，導致廢水蒸煮罐的自由氣體出口被泡沫堵塞，不得不停機清理，給生產造成嚴重影響。

　　實用新型內容

　　針對現有技術的不足，本實用新型的目的在于提供一種油封廢水蒸煮罐，解決蒸煮罐沸罐現象及溶劑跑冒的問題，保障生產的連續性。

　　為解決上述技術問題，本實用新型采用的技術方案是：一種油封廢水蒸煮罐，包括罐體，所述罐體下端設有蒸汽進口，頂部設有混合蒸汽出口、自由氣體出口和毛油進油管，罐體底部設有出水管。

　　進一步的，所述蒸煮罐還包括一臺換熱器，所述換熱器連接分水箱與蒸煮罐的出水管，換熱后即將被蒸煮的廢水泵入廢水蒸煮罐，廢水蒸煮罐排出的廢水進入水封池。

　　進一步的，所述蒸煮罐的混合蒸汽出口與冷凝器連接，所述冷凝器與分水箱連接，從蒸煮罐出來的混合蒸汽經冷凝器冷凝后再進入分水箱，進一步分離，提取溶劑。

　　進一步的，所述毛油進油管上設有進油閥門，用于控制進入廢水蒸煮罐內毛油的流量。

　　進一步的，所述罐體底部的出水管上設有出水閥門，用于控制蒸煮后廢水從蒸煮罐流出進入水封池的速度。

　　進一步的，所述罐體上設有視鏡口，用于觀察罐體內混合液的液位。

　　本實用新型的有益效果是：

　　1、本實用新型利用油脂密度小上浮的原理，封閉水面以下泛起的泡沫，使廢水蒸煮罐內負壓正常，杜絕了沸罐及溶劑跑冒現象;

　　2、通過將帶有溶劑的水混合液在蒸煮罐內蒸煮，通過蒸汽加熱使液態溶劑轉化為氣態溶劑再盡心回收，減少了溶劑消耗，提高了溶劑回收率;

　　3、蒸煮罐排出的廢水進入換熱器，與即將被蒸煮的混合液換熱，節約了蒸煮罐內加熱蒸汽的用量;

　　4、分離出的水能夠循環重復使用，節約了工藝水消耗，減少了水資源浪費，還保護了環境。
