申請日2015.06.12

　　公開(公告)日2015.10.07

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種微動力生活污水處理裝置，它包含一體式密閉的罐體(1)，該罐體(1)通過第一隔板(2)、第二隔板(3)、第三隔板(4)和第四隔板(5)分隔出厭氧池(6)、缺氧池(7)、好氧池(8)、污泥回流井(9)和沉淀池(10)，所述厭氧池(6)、缺氧池(7)、好氧池(8)、污泥回流井(9)和沉淀池(10)的頂部分別設置有人孔，所述的厭氧池(6)、缺氧池(7)和好氧池(8)內均安裝有組合填料，所述厭氧池(6)的前端設有進水口。本發明結構簡單，提高了一體化設備的有效利用率;可以提高污水的流動性和罐體內的停留時間;可以促進泥水接觸增強處理效果;且可以增強泥水分離效果。

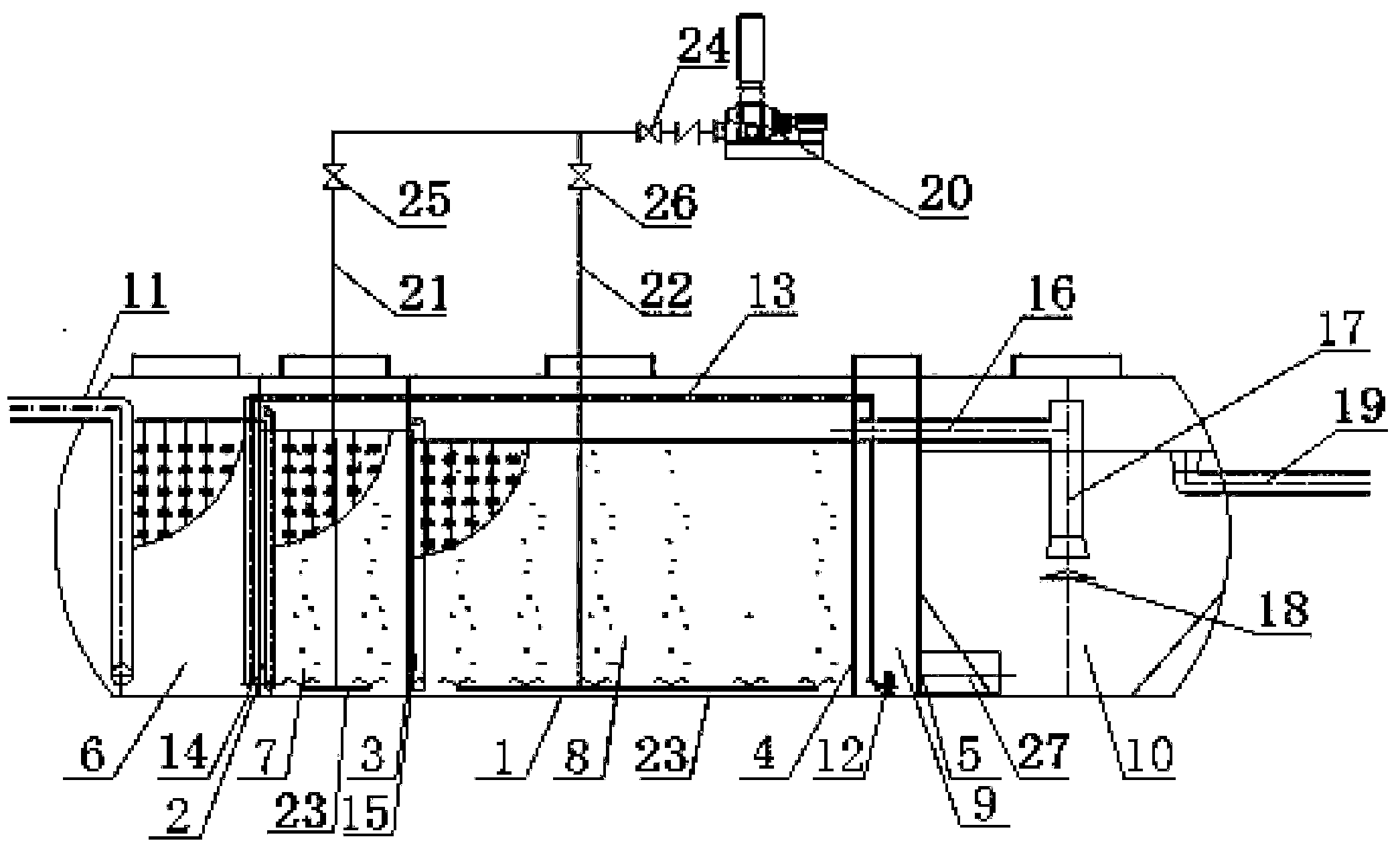

　　摘要附圖



　　權利要求書

　　1.一種微動力生活污水處理裝置，其特征在于它包含一體式密閉的罐體 (1)，該罐體(1)通過第一隔板(2)、第二隔板(3)、第三隔板(4)和第四 隔板(5)分隔出厭氧池(6)、缺氧池(7)、好氧池(8)、污泥回流井(9)和 沉淀池(10)，所述厭氧池(6)、缺氧池(7)、好氧池(8)、污泥回流井(9) 和沉淀池(10)的頂部分別設置有人孔，所述的厭氧池(6)、缺氧池(7)和 好氧池(8)內均安裝有組合填料，所述厭氧池(6)的前端設有進水口，該 進水口內設有進水管(11)，所述進水管(11)的一端延伸出厭氧池(6)外 與格柵井相連，其另一端延伸到厭氧池(6)內并位于底部上方，所述的 污泥回流井(9)內的底部安裝有污泥回流泵(12)，所述的污泥回流泵(12) 上設有回流管(13)，該回流管(13)的一端與污泥回流泵(12)出泥端相 連，其另一端穿過好氧池(8)和缺氧池(7)延伸到厭氧池(6)內并位于底 部上方，所述第一隔板(2)的上方設有第一配水管(14)，該第一配水管 (1)的一端與厭氧池(6)相連通，其另一端延伸到缺氧池(7)內位于底部 上方，所述第二隔板(3)的上方設有第二配水管(15)，該第二配水管(15) 的一端與缺氧池(7)相連通，其另一端延伸到好氧池(8)內并位于底部上 方，所述第三隔板(4)的上方設有導流管(16)，該導流管(16)的一端與 好氧池(8)相連通，其另一端穿過第四隔板(5)延伸到沉淀池(10)內與豎 流筒(17)相連，所述豎流筒(17)的底部設有反射板(18)，所述沉淀池(10) 的底部兩側鏡像設有傾斜設置的擋板，所述第四隔板(5)的底部設有第 四導流管(27)，該第四導流管(27)的一端與污泥回流井(9)相連通，其 另一端穿過沉淀池(10)底部一側的擋板延伸到沉淀池(10)內，所述沉淀 池(10)的后端設有出水口，該出水口內設有出水管(19);所述罐體(1) 的外部設有納米氣泡發生器(20)，該納米氣泡發生器(20)的供氧端分別 通過第一進風管(21)和第二進風管(22)與缺氧池(7)和好氧池(8)相連 通，所述的第一進風管(21)和第二進風管(22)的出氧端分別位于缺氧池 (7)和好氧池(8)內底部上方與曝氣管(23)相連，所述納米氣泡發生器 (20)的供氧端附近安裝有總控制閥(24)，所述的第一進風管(21)和第二 進風管(22)上分別安裝有第一控制閥(25)和第二控制閥(26)。

　　2.根據權利要求1所述的一種微動力生活污水處理裝置，其特征在于所述 進水管(11)的底部安裝有正三通。

　　說明書

　　一種微動力生活污水處理裝置

　　技術領域

　　本發明涉及生活污水處理領域，具體涉及一種微動力生活污水處理裝置。

　　背景技術

　　隨著人們生活水平的提高，日常生活污水的排放量也在逐漸增加，局部地 區污水沒有收集管網，為了人們的生活環境的質量不受影響，因此迫切需要一 種小型生活污水污水處理裝置來對日常生活污水進行處理。

　　發明內容

　　本發明目的是提供一種小型微動力生活污水處理裝置，它能有效地解決背 景技術中所存在的問題。

　　為了解決背景技術中所存在的問題，它包含一體式密閉的罐體1，該罐體1 通過第一隔板2、第二隔板3、第三隔板4和第四隔板5分隔出厭氧池6、缺氧 池7、好氧池8、污泥回流井9和沉淀池10，所述厭氧池6、缺氧池7、好氧池 8、污泥回流井9和沉淀池10的頂部分別設置有人孔，所述的厭氧池6、缺氧池 7和好氧池8內均安裝有組合填料，所述厭氧池6的前端設有進水口，該進水口 內設有進水管11，所述進水管11的一端延伸出厭氧池6外與格柵井相連，其另 一端延伸到厭氧池6內并位于底部上方，所述的污泥回流井9內的底部安裝有 污泥回流泵12，所述的污泥回流泵12上設有回流管13，該回流管13的一端與 污泥回流泵12出泥端相連，其另一端穿過好氧池8和缺氧池7延伸到厭氧池6 內并位于底部上方，所述第一隔板2的上方設有第一配水管14，該第一配水管 1的一端與厭氧池6相連通，其另一端延伸到缺氧池7內位于底部上方，所述第 二隔板3的上方設有第二配水管15，該第二配水管15的一端與缺氧池7相連通， 其另一端延伸到好氧池8內并位于底部上方，所述第三隔板4的上方設有導流 管16，該導流管16的一端與好氧池8相連通，其另一端穿過第四隔板5延伸到 沉淀池10內與豎流筒17相連，所述豎流筒17的底部設有反射板18，所述沉淀 池10的底部兩側鏡像設有傾斜設置的擋板，所述第四隔板5的底部設有第四導 流管27，該第四導流管27的一端與污泥回流井9相連通，其另一端穿過沉淀池 10底部一側的擋板延伸到沉淀池10內，所述沉淀池10的后端設有出水口，該 出水口內設有出水管19;所述罐體1的外部設有納米氣泡發生器20，該納米氣 泡發生器20的供氧端分別通過第一進風管21和第二進風管22與缺氧池7和好 氧池8相連通，所述的第一進風管21和第二進風管22的出氧端分別位于缺氧 池7和好氧池8內底部上方與曝氣管23相連，所述納米氣泡發生器20的供氧 端附近安裝有總控制閥24，所述的第一進風管21和第二進風管22上分別安裝 有第一控制閥25和第二控制閥26。

　　所述進水管11的底部安裝有正三通。

　　由于采用了以上技術方案，本發明具有以下有益效果：結果簡單，提高了 一體化設備的有效利用率;可以提高污水的流動性和罐體內的停留時間;可以 促進泥水接觸增強處理效果;且可以增強泥水分離效果。
