申請日2015.07.14

　　公開(公告)日2015.12.09

　　IPC分類號C02F11/14; C02F11/12

　　摘要

　　本實用新型涉及凈化設備，具體涉及一種雙槽疊螺式污泥脫水機，包括絮凝混合槽、疊螺形過濾裝置、連通絮凝混合槽和疊螺形過濾裝置的輸送管道，以及用于控制脫水機運行的電控柜，其特征在于，所述絮凝混合槽包括相互連通的第一絮凝混合槽、第二絮凝混合槽，第一絮凝混合槽和第二絮凝混合槽內均設置有攪拌裝置;所述第二絮凝混合槽與輸送管道的進口端之間設置有預濃縮重力柵板。本實用新型進行了結構改進和優化，采用雙槽結構，有利于絮凝反應的持久和均勻;同時還設置了預濃縮柵板，在污水輸送的過程中對污水進行了預濃縮，促進濃縮效果，有利于提高污水處理的效果。

　　權利要求書

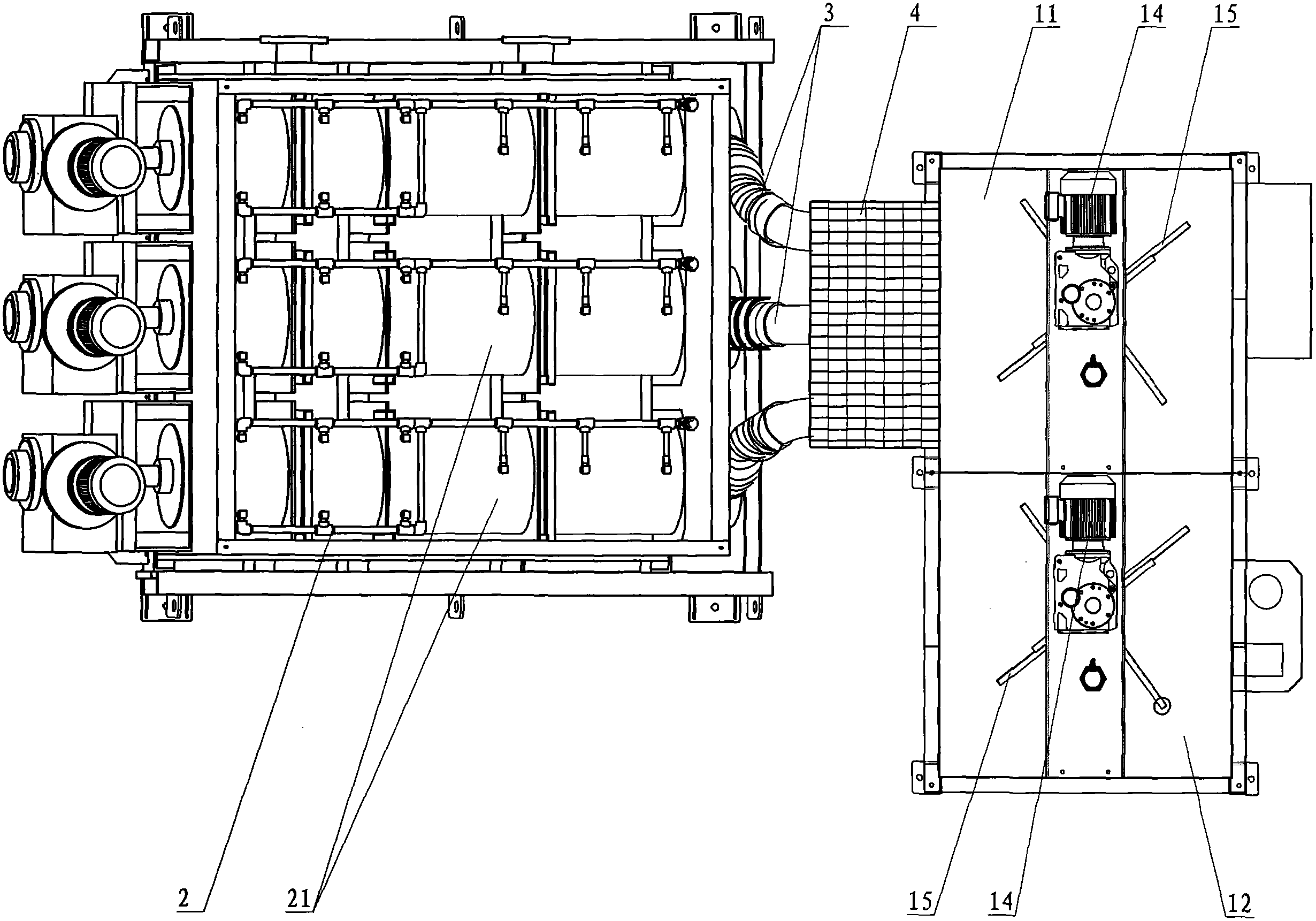

　　1.一種雙槽疊螺式污泥脫水機，包括絮凝混合槽(1)、疊螺形過濾裝置(2)、連通絮凝混合 槽和疊螺形過濾裝置的輸送管道(3)，以及用于控制脫水機運行的電控柜，其特征在于， 所述絮凝混合槽包括相互連通的第一絮凝混合槽(11)、第二絮凝混合槽(12)，第一絮凝 混合槽和第二絮凝混合槽內均設置有攪拌裝置;所述第二絮凝混合槽與輸送管道的進口端 之間設置有預濃縮重力柵板(4)。

　　2.根據權利要求1所述的雙槽疊螺式污泥脫水機，其特征在于，所述預濃縮重力柵板包括起 支撐作用的支撐筋(41)以及設置在支撐筋上的若干排楔形絲(42)，楔形絲的橫截面呈 三角形，相鄰的楔形絲之間保留空隙，形成濾縫(43)。

　　3.根據權利要求1或2所述的雙槽疊螺式污泥脫水機，其特征在于，所述攪拌裝置包括攪拌 軸(13)，攪拌軸上設置有攪拌葉(15)，攪拌葉上設置有若干導流通孔(16);所述攪拌 裝置還包括用于驅動攪拌軸運轉的攪拌電機。

　　4.根據權利要求3所述的雙槽疊螺式污泥脫水機，其特征在于，所述第一絮凝混合槽與第二 絮凝混合槽之間設置有隔板(17)，隔板的下部設置有用于連通第一絮凝混合槽和第二絮 凝混合槽的連通孔(18)。

　　5.根據權利要求4所述的雙槽疊螺式污泥脫水機，其特征在于，所述絮凝混合槽的下方設置 有與第一絮凝混合槽或第二絮凝混合槽連通的排污管。

　　6.根據權利要求1或5所述的雙槽疊螺式污泥脫水機，其特征在于，所述疊螺形過濾裝置包 括若干并排的疊螺主體(21)，以及支撐疊螺主體的底座(22);疊螺主體包括若干固定環、 若干浮游環，以及螺旋軸，其中，固定環和浮游環相互層疊呈管狀，而螺旋軸貫穿其中。

　　7.根據權利要求6所述的雙槽疊螺式污泥脫水機，其特征在于，所述疊螺主體上設置有若干 用于清洗疊螺主體內滲泥的噴頭。

　　8.根據權利要求7所述的雙槽疊螺式污泥脫水機，其特征在于，所述固定環和浮游環之間形 成濾縫，濾縫寬度從入口端至出口端逐漸變小;同時，螺旋軸的螺距從入口端至出口端逐 漸變小。

　　說明書

　　雙槽疊螺式污泥脫水機

　　技術領域

　　本實用新型涉及凈化設備，具體涉及一種雙槽疊螺式污泥脫水機。

　　背景技術

　　疊螺式污泥脫水機廣泛應用于污水處理工程以及石化、輕工、化纖、造紙、制藥、皮革 等工業行業的水處理系統。例如，專利號為201320060505.8的一種多排疊螺式污泥脫水循環 凈化機，在處理污水時，需要進過絮凝反應、濃縮、脫水等過程;該污泥脫水循環凈化機的 絮凝、濃縮均只有一道工序，在實際使用過程中存在絮凝不夠均勻、濃縮不夠徹底的問題。 因此，為了進一步提高絮凝效果和濃縮效果，對污泥脫水循環凈化機的結構進行了改進和優 化。

　　發明內容

　　本實用新型為了進一步提高絮凝效果和濃縮效果，對脫水機(凈化機)的結構進行了改 進和優化，發明了一種雙槽疊螺式污泥脫水機，該脫水機采用雙槽結構，有利于絮凝反應的 持久和均勻;同時該脫水機還設置了預濃縮柵板，在污水輸送的過程中對污水進行了預濃縮， 促進濃縮效果，有利于提高污水處理的效率。

　　本實用新型的上述技術問題是通過以下技術方案得以實施的：一種雙槽疊螺式污泥脫水 機，包括絮凝混合槽、疊螺形過濾裝置、連通絮凝混合槽和疊螺形過濾裝置的輸送管道，以 及用于控制脫水機運行的電控柜，其特征在于，所述絮凝混合槽包括相互連通的第一絮凝混 合槽、第二絮凝混合槽，第一絮凝混合槽和第二絮凝混合槽內均設置有攪拌裝置;所述第二 絮凝混合槽與輸送管道的進口端之間設置有預濃縮重力柵板。

　　作為優選，所述預濃縮重力柵板包括起支撐作用的支撐筋以及設置在支撐筋上的若干排 楔形絲，楔形絲的橫截面呈三角形，相鄰的楔形絲之間保留空隙，形成濾縫。

　　作為優選，所述攪拌裝置包括攪拌軸，攪拌軸上設置有攪拌葉，攪拌葉上設置有若干導 流通孔;所述攪拌裝置還包括用于驅動攪拌軸運轉的攪拌電機。相較于平板式的攪拌葉，帶 有導流孔的攪拌葉在攪拌過程中，能夠使周圍形成亂流，反應物質能夠充分融合、攪拌更加 均勻。

　　作為優選，所述第一絮凝混合槽與第二絮凝混合槽之間設置有隔板，隔板的下部設置有 用于連通第一絮凝混合槽和第二絮凝混合槽的連通孔;從第一絮凝混合槽至第二絮凝混合槽， 其攪拌速度先高速后慢速，以達到延長絮凝、反應均勻的目的。

　　作為優選，所述絮凝混合槽的下方設置有與第一絮凝混合槽或第二絮凝混合槽連通的排 污管。

　　作為優選，所述疊螺形過濾裝置包括若干并排的疊螺主體，以及支撐疊螺主體的底座; 疊螺主體包括若干固定環、若干浮游環，以及螺旋軸，其中，固定環和浮游環相互層疊呈管 狀，而螺旋軸貫穿其中。

　　作為優選，所述疊螺主體上設置有若干用于清洗疊螺主體內滲泥的噴頭。

　　作為優選，所述固定環和浮游環之間形成濾縫，濾縫寬度從入口端至出口端逐漸變小; 同時，螺旋軸的螺距從入口端至出口端逐漸變小。

　　綜上所述，本實用新型與現有技術相比具有如下優點：

　　本實用新型采用雙槽結構，在絮凝攪拌時先高速后慢速，有利于絮凝反應的持久和均勻， 提高絮凝效果;本實用新型增設了預濃縮柵板，在污水輸送的過程中對污水進行了預濃縮， 有利于提高污水處理的效率;本實用新型還對攪拌葉的結構進行了改進，設置了導流孔，帶 有導流孔的攪拌葉在攪拌過程中，能夠使周圍形成亂流，反應物質能夠充分融合、攪拌更加 均勻。
