申請日2015.06.12
公開(公告)日2015.09.30
IPC分類號C02F9/14
摘要
本發明公開了一種能埋設于地下的臥式污水凈化裝置，包括橫臥式圓柱殼體，所述圓柱殼體內通過隔板自左而右依次分隔成第一反應腔、第二反應腔、混合反應腔和沉淀過濾室，圓柱殼體的左側設有進水管，圓柱殼體的右側設有出水管，第一反應腔、第二反應腔、混合反應腔和沉淀過濾室相互之間通過連接孔相連接，所述沉淀過濾室內設有沉淀過濾腔，沉淀過濾腔的底部設有排污管，排污管設置在圓柱殼體外側，沉淀過濾腔的頂部設有溢出孔，本發明能夠高效處理生活系統綜合性廢水及其相類似的有機污水。

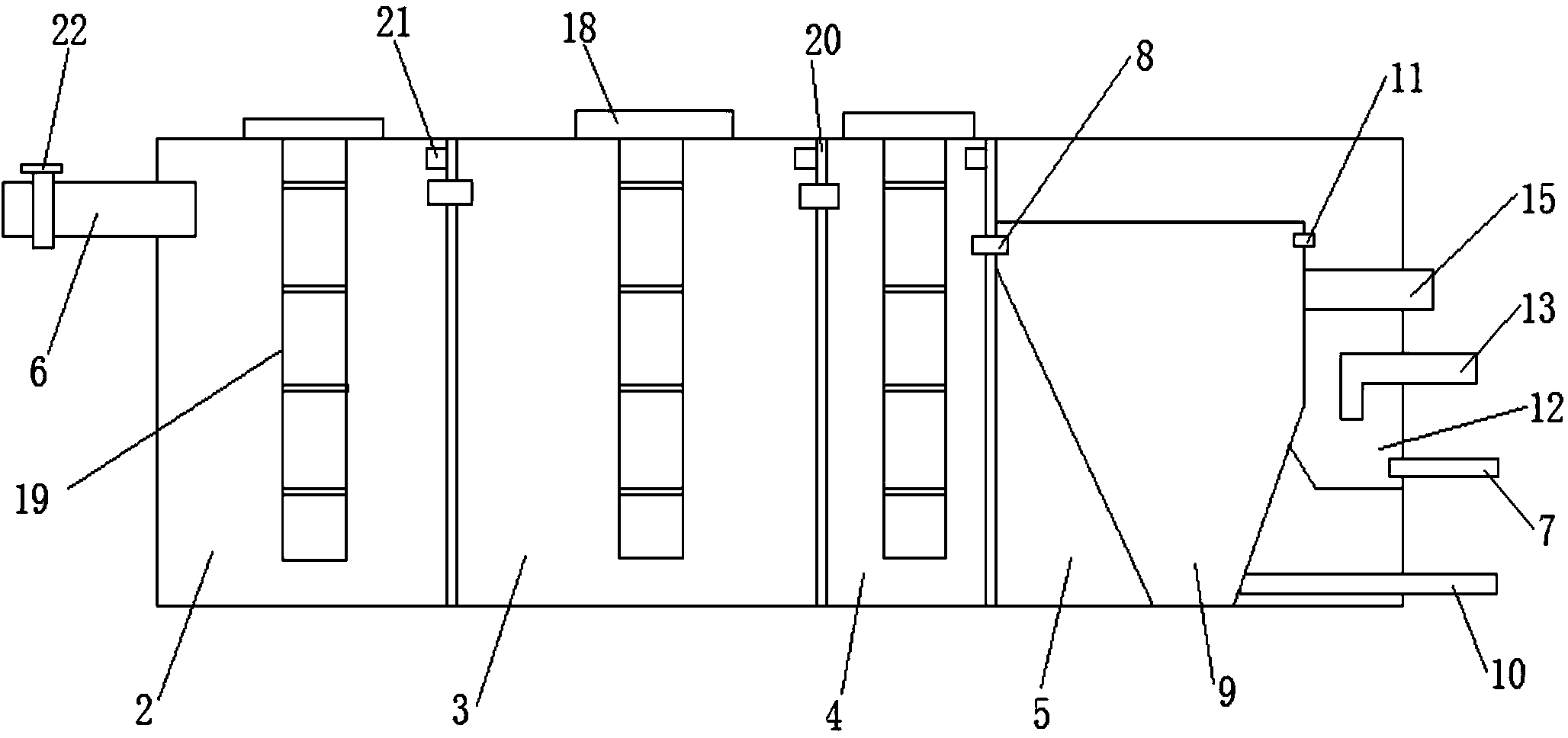

摘要附圖
權利要求書
1.一種能埋設于地下的臥式污水凈化裝置，包括橫臥式圓柱殼體(1)，其特征在于： 所述圓柱殼體(1)內通過隔板(20)自左而右依次分隔成第一反應腔(2)、第二反應腔(3)、 混合反應腔(4)和沉淀過濾室(5)，圓柱殼體(1)的左側設有進水管(6)，圓柱殼體(1) 的右側設有出水管(7)，第一反應腔(2)、第二反應腔(3)、混合反應腔(4)和沉淀過濾 室(5)相互之間通過連接孔(8)相連接，所述沉淀過濾室(5)內設有沉淀過濾腔(9)， 沉淀過濾腔(9)的底部設有排污管(10)，排污管(10)設置在圓柱殼體(1)外側，沉淀 過濾腔(9)的頂部設有溢出孔(11)，所述第一反應腔(2)、第二反應腔(3)和混合反應 腔(4)的隔板(20)頂部設有水位感應器(21)，所述進水管(6)上設有電磁閥(22)， 水位感應器(21)經過外部控制裝置與電磁閥(22)相連接，所述圓柱殼體(1)的側壁固 定有風機(14)，風機(14)通過風管(15)與沉淀過濾腔(9)相連接。
2.根據權利要求1所述的能埋設于地下的臥式污水凈化裝置，其特征在于：所述第一 反應腔(2)、第二反應腔(3)和混合反應腔(4)的隔板(20)頂部設有環形定位圈(23)， 環形定位圈(23)分為上半部和下半部，兩者鉸接而成，邊部設有固定裝置，水位感應器 (21)的底部設有環形定位板(24)，環形定位圈(23)內壁設有卡接定位板的凹槽(25)， 固定裝置包括分別設置在定位圈上半部和下半部連接段的槽口(26)和凸塊(27)，槽口(26) 設有螺紋孔，凸塊(27)在對應位置設有定位孔，通過螺栓(28)相固定。
3.根據權利要求1所述的能埋設于地下的臥式污水凈化裝置，其特征在于：所述風機 (14)通過風管(15)分別與第一反應腔(2)、第二反應腔(3)和混合反應腔(4)的頂 部相連接，第一反應腔(2)、第二反應腔(3)和混合反應腔(4)的頂部設有出氣孔(16)， 出氣孔(16)處設有壓力閥(17)。
4.根據權利要求1至3中任一項所述的能埋設于地下的臥式污水凈化裝置，其特征在 于：所述沉淀過濾室(5)的內壁設有隔腔(12)，所述出水管(7)與隔腔(12)相連接， 隔腔(12)設有加液管(13)。
5.根據權利要求1至3中任一項所述的能埋設于地下的臥式污水凈化裝置，其特征在 于：所述第一反應腔(2)、第二反應腔(3)和混合反應腔(4)設有人形孔(18)，向下設 置有爬梯(19)。
說明書
一種能埋設于地下的臥式污水凈化裝置
技術領域
本發明涉及污水處理領域，特別涉及一種能埋設于地下的臥式污水凈化裝置。
背景技術
目前在可用水資源日益枯竭的情勢下，對污水進行回收再利用愈發重要起來。根據相 關數據顯示，我國污水處理水平的比例中，城市占78%、建制鎮占15%、村莊占6%。 考慮到建制鎮很大一部分是縣城的城關鎮，如果統計真正的建制鎮則污水處理水平只占了 不到10%。鄉鎮污水收集管網設計不完善，建設滯后，大部分鎮區和農村都是雨污合流， 沿溝渠排放，污水收集率低。鄉鎮污水一般由鎮政府編制管理，設有污水管理員，負責日 常工作，但由于站點分布較散，非專業管理員缺乏運管經驗，管理不規范，政府所制定的 長效管理機制不能有效落實。由于缺乏運行管理的專業人員，致使出水水質很難達標，設 施維護水平較低，不及時維修維護易造成設備過快損壞、過早報廢，致使前期建設投入和 預期成效付諸東流。另外，村鎮污水處理站點多、分布散、規模小，并且缺乏專業的管理， 導致水質不達標，而政府卻難以問責到人，更談不上行政處罰，污水處理工作落實不到位， 致使污水處理方案難以奏效，許多污水站點“名存實亡”�？傊�，由于村鎮站點多，管理 人員多為村民兼職，或村鎮當?shù)刈孕泄芾恚瑢?zhuān)業度不高，責任心不強，并且缺乏智能化管 理，大大增加了監管難度，致使“事倍功半”，浪費了大量的人力物力財力。這就造成了 鄉鎮污水治理存在如下問題：(1)處理率低;(2)污水收集率低;(3)設施運營維護管理 困難;(4)政府監管困難;(5)缺少專業物業化運營管理及智能監管平臺。
現有的污水處理設備一般都是某一方面效率較高，卻難以滿足其它方面的需求，不能 做到諸多功能集于一體對污水進行處理，而需要多種設備的配合對污水進行處理，從而使 得整套設備具有了投資高、占地面積大、生產效率低等諸多限制，難以提高污水處理效率。 另一方面，現有的污水處理設備中一般均設有污泥沉淀池，而該污泥沉淀池在使用時一般 均不進行或者難以進行清理，容易造成污泥堆積，從而導致污泥沉淀池堵塞，后續工作難 以繼續進行�？偠灾捎诂F(xiàn)有污水處理設備的種種弊端使其不適合運用于鄉鎮生活污 水的處理。
生活污水中或多或少的存在有一般沉淀池處理不掉的重金屬和微生物，這就需要借助 生化處理系統，生化處理系統主要由厭氧、缺氧、好氧等處理系統構成，在污水處理量較 大的情況下，通常由厭氧池、缺氧池、好氧池構成，在生化處理池中，需要加入?yún)捬蹙?好氧菌等，使它們與污水中的氮、磷元素發生反應，去除富營養物質;為了使污水各處均 勻反應，均需要在池中配置推流器，使池中污水保持流動;然而，由于污水池中化學物質 較為活潑，且雜質較多，推流器所處的環境十分惡劣，因此，推流器腐蝕、結垢或者漏電 短路等現象不可避免，因此，不僅配置推流器的成本較高，并且容易損壞，不易維護。
公開號為CN202657980U的中國專利文獻公開了一種污水處理裝置，其包括污水處理箱、 污水存儲箱、燃?xì)馊紵b置、加熱排管和排熱風機，污水存儲箱通過輸送管路與污水處理 箱連通連接，污水處理箱上端設有排氣箱，其內側底部設有加熱排管，加熱排管的一端伸 出污水處理箱外與燃?xì)馊紵b置連接，其另一端通過豎管與排氣箱連通，排氣箱內還設有 與污水處理箱連通的蒸汽排管，排氣箱一側設有總排氣管，總排氣管的管路上設有排熱風 機以及空氣過濾器，污水處理箱的底部設有帶閥排污管道，該排污管道內設排污螺桿。該 裝置通過將重金屬污水進行水分蒸發而保留重金屬污物以進行回收，可實現對含重金屬污 水的很好處理。但由于該裝置為經由加熱排管對污水處理箱內的污水進行整體加熱，因此 其水分蒸發速率較慢，導致污水處理效率較低，在實際使用中難以滿足污水處理速率的要 求。
發明內容
針對現有技術存在的上述不足，本發明提出一種能埋設于地下的臥式污水凈化裝置， 包括橫臥式圓柱殼體，所述圓柱殼體內通過隔板自左而右依次分隔成第一反應腔、第二反 應腔、混合反應腔和沉淀過濾室，圓柱殼體的左側設有進水管，圓柱殼體的右側設有出水 管，第一反應腔、第二反應腔、混合反應腔和沉淀過濾室相互之間通過連接孔相連接，所 述沉淀過濾室內設有沉淀過濾腔，沉淀過濾腔的底部設有排污管，排污管設置在圓柱殼體 外側，沉淀過濾腔的頂部設有溢出孔，本發明能夠高效處理生活系統綜合性廢水及其相類 似的有機污水。
本發明解決其技術問題，所采用的技術方案是：一種能埋設于地下的臥式污水凈化裝 置，包括橫臥式圓柱殼體，所述圓柱殼體內通過隔板自左而右依次分隔成第一反應腔、第 二反應腔、混合反應腔和沉淀過濾室，圓柱殼體的左側設有進水管，圓柱殼體的右側設有 出水管，第一反應腔、第二反應腔、混合反應腔和沉淀過濾室相互之間通過連接孔相連接， 所述沉淀過濾室內設有沉淀過濾腔，沉淀過濾腔的底部設有排污管，排污管設置在圓柱殼 體外側，沉淀過濾腔的頂部設有溢出孔。
采用以上技術方案的有益效果是：整個裝置為橫臥式結構，可以設置在地表之下，不 占空間，由隔板分成第一反應腔、第二反應腔、混合反應腔和沉淀過濾室多個腔體，經過 多道反應工序，第一反應腔和第二反應腔內采用生物接觸氧化處理工藝，而該二級生物接 觸氧化處理工藝均采用推流式生物接觸氧化，其處理效果優于完全混合式或二級串聯完全 混合式生物接觸氧化池，再經過混合反應腔的混合反應，最后經過沉淀過濾室和沉淀過濾 腔的二次沉淀過濾，通過出水管將水排出，沉淀過濾腔底部的排污管將淤泥排出。
進一步地，所述第一反應腔、第二反應腔和混合反應腔的隔板頂部設有水位感應器， 所述進水管上設有電磁閥，水位感應器經過外部控制裝置與電磁閥相連接。
采用以上技術方案的有益效果是：通過水位感應器和電磁閥配合使用，當腔室內的水 位達到水位感應器的警戒線，進水管上的電磁閥關閉閥門，污水停止進入，避免圓柱殼體 內水壓過大。
進一步地，所述第一反應腔、第二反應腔和混合反應腔的隔板頂部設有環形定位圈， 環形定位圈分為上半部和下半部，兩者鉸接而成，邊部設有固定裝置，在水位感應器的底 部設有環形定位板，環形定位圈內壁設有卡接定位板的凹槽，固定裝置包括分別設置在定 位圈上半部和下半部連接段的槽口和凸塊，槽口設有螺紋孔，凸塊在對應位置設有定位孔， 通過螺栓相固定。
采用以上技術方案的有益效果是：通過環形定位板、環形實位圈和固定裝置的設置， 從而使水位感應器相對于各個腔室是可拆卸的，因污水會對水位感應器造成腐蝕，采用該 連接方式能方便拆卸、更換或維修水位感應器。
進一步地，所述圓柱殼體的側壁固定有風機，風機通過風管與沉淀過濾腔相連接。
進一步地，所述風機通過風管分別與第一反應腔、第二反應腔和混合反應腔的頂部相 連接，第一反應腔、第二反應腔和混合反應腔的頂部設有出氣孔，出氣孔處設有壓力閥。
采用以上技術方案的有益效果是：通過向各腔室內注入壓力空氣，在風流的攪動下， 能增加圓柱殼體內各個腔室水流的流動性，提高污水處理效率，圓柱殼體的頂部對應各個 腔室設有出氣孔，方便多余的氣體排出，通過壓力閥自動進行調節。
進一步地，所述沉淀過濾室的內壁設有隔腔，所述出水管與隔腔相連接，隔腔設有加 液管。
采用以上技術方案的有益效果是：加液管用來添加消毒劑，對隔腔內經過多道次消毒 的污水進行最后一道化學反應，進行消毒。
進一步地，所述第一反應腔、第二反應腔和混合反應腔設有人形孔，向下設置有爬梯。
采用以上技術方案的有益效果是：人形孔和爬梯便于對圓柱殼體內多個腔室進行清理。
