申請日2015.06.12

　　公開(公告)日2015.09.09

　　IPC分類號C02F9/10

　　摘要

　　本發明公開了一種垃圾滲瀝液蒸發裝置，它包含原液池(1)、預處理裝置(2)、MVC蒸發裝置(3)和離子交換裝置(4)，所述的原液池(1)的出液端通過導管與預處理裝置(2)的進液端相連，所述預處理裝置(2)的出液端通過導管與MVC蒸發裝置(3)的進液端相連，所述MVC蒸發裝置(3)的出液端通過離子交換裝置(4)的進液端相連，所述離子交換裝置(4)的另一端設有排水管(5)，所述離子交換裝置(4)的底部通過導管與原液池(1)相連通，所述預處理裝置(2)的底部通過導管與填埋場相連。本發明改進后的蒸發裝置在原有蒸發裝置的基礎上，增加了預處理裝置，進行混凝沉淀，能夠減少板結。

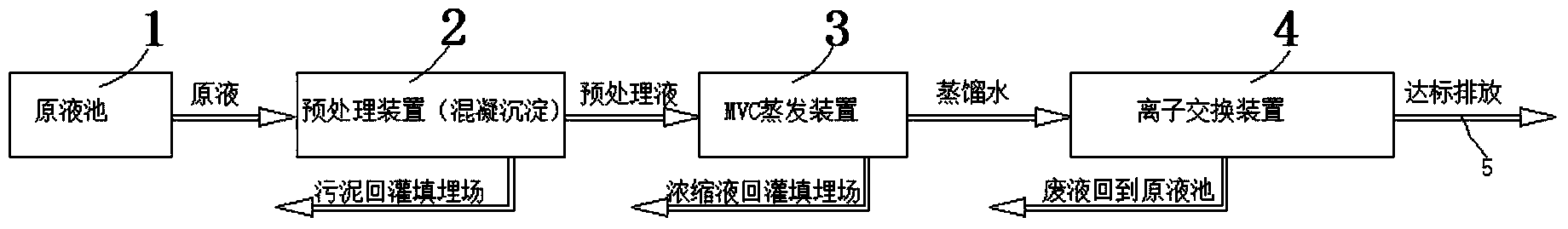

　　摘要附圖



　　權利要求書

　　1.一種垃圾滲瀝液蒸發裝置，其特征在于它包含原液池(1)、預處理裝置 (2)、MVC蒸發裝置(3)和離子交換裝置(4)，所述的原液池(1)的出液端 通過導管與預處理裝置(2)的進液端相連，所述預處理裝置(2)的出液端 通過導管與MVC蒸發裝置(3)的進液端相連，所述MVC蒸發裝置(3)的出 液端通過離子交換裝置(4)的進液端相連，所述離子交換裝置(4)的另一 端設有排水管(5)，所述離子交換裝置(4)的底部通過導管與原液池(1) 相連通，所述預處理裝置(2)的底部通過導管與填埋場相連，所述MVC 蒸發裝置(3)的底部通過導管與填埋場相連。

　　說明書

　　一種垃圾滲瀝液蒸發裝置

　　技術領域

　　本發明涉及污水處理領域，具體涉及一種垃圾滲瀝液蒸發裝置。

　　背景技術

　　目前國內的垃圾滲瀝液蒸發裝置在使用的過程中經常會發生板結的現象， 影響正常運行，需要大量的洗機時間，在增加運維費用的同時，減少處理水量 來提高設備處理能力。

　　參看圖1，原有的垃圾滲瀝液蒸發裝置的工藝流程：原液池內的原液通過 導管輸送到MVC蒸發裝置中，經過蒸發后的濃縮液10%通過導管回灌到填埋場， 蒸發后的蒸餾水通過導管輸送到離子交換裝置中，經過離子交換裝置所產生的 廢液通過導管回灌到原液池中，達標的污水通過排水管進行排放。

　　發明內容

　　本發明目的是提供一種垃圾滲瀝液蒸發裝置，它能有效地解決背景技術中 所存在的問題。

　　為了解決背景技術中所存在的問題，它包含原液池1、預處理裝置2、MVC 蒸發裝置3和離子交換裝置4，所述的原液池1的出液端通過導管與預處理裝置 2的進液端相連，所述預處理裝置2的出液端通過導管與MVC蒸發裝置3的進液 端相連，所述MVC蒸發裝置3的出液端通過離子交換裝置4的進液端相連，所 述離子交換裝置4的另一端設有排水管5，所述離子交換裝置4的底部通過導管 與原液池1相連通，所述預處理裝置2的底部通過導管與填埋場相連，所述MVC 蒸發裝置3的底部通過導管與填埋場相連。

　　由于采用了以上技術方案，本發明具有以下有益效果：改進后的蒸發裝置 在原有蒸發裝置的基礎上，增加了預處理裝置，進行混凝沉淀，能夠減少板結。
