申請日2015.06.13

　　公開(公告)日2015.11.25

　　IPC分類號B01D21/24; B01D21/02

　　摘要

　　本實用新型提供了一種易清污污水處理池，屬于水處理領域;其解決了現有污水處理池集污能力差的問題。本實用新型包括池體，池體兩個相對的池壁上分別設有進水口和出水口，池體底部具有V形槽，且V形槽槽底具有排泥口，還包括刮泥塊，池體外部設有與刮泥塊連接的推動氣缸，刮泥塊為四面體結構，且具有兩個與V形槽槽壁貼合的刮泥塊底面，以及兩個引泥斜面，且刮泥塊通過刮泥塊底面與V形槽槽壁貼靠配合置于V形槽內，并能通過推動氣缸使刮泥塊沿V形槽槽底長度方向來回移動。通過刮泥塊沿V形槽槽底長度方向來回移動以清除V形槽槽壁上的污泥，同時由于刮泥塊具有兩個引泥斜面，在掛泥過程中，通過引泥斜面還具有很好的匯聚污泥能力。

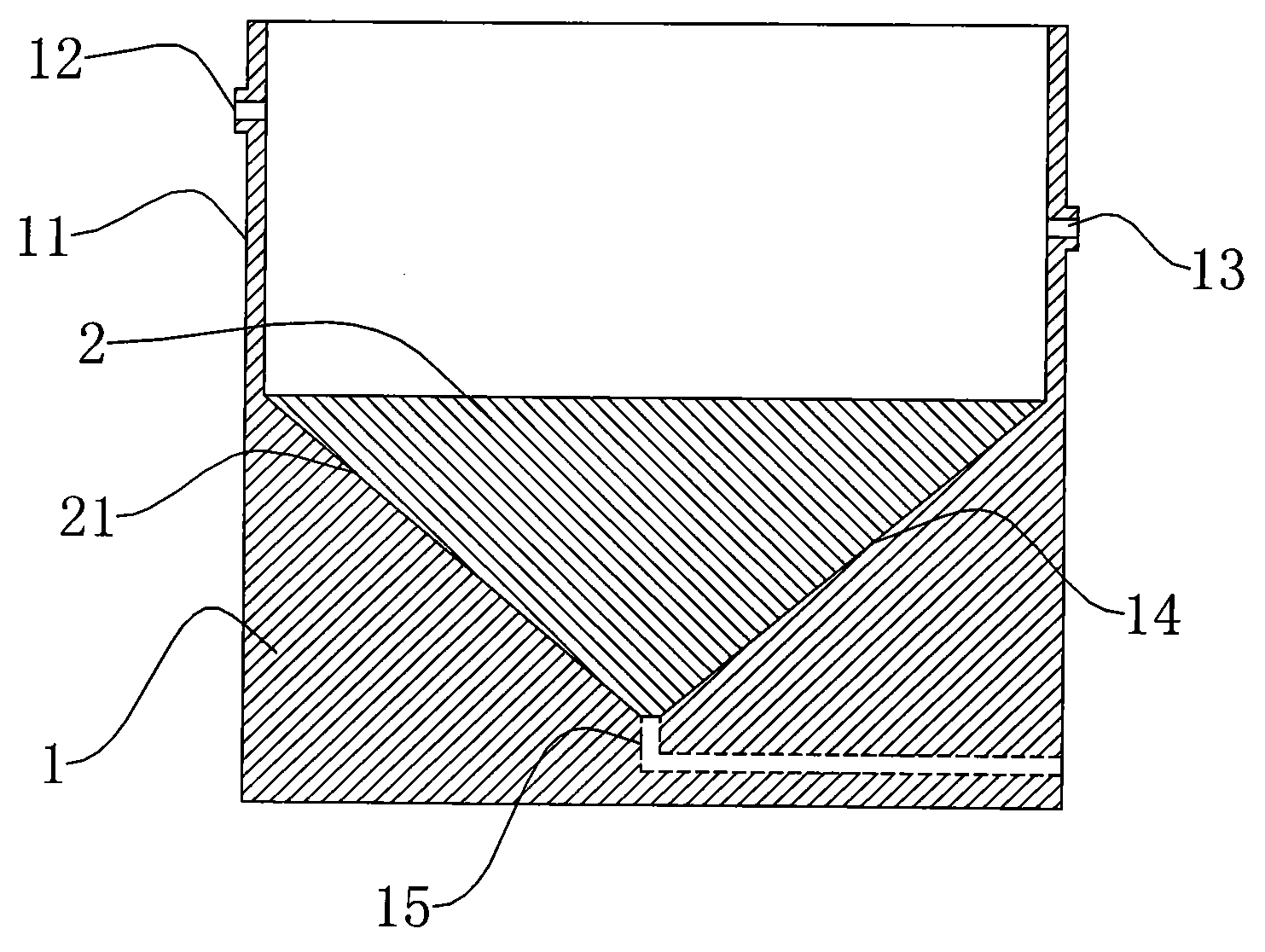

　　摘要附圖



　　權利要求書

　　1.一種易清污污水處理池，包括池體(1)，池體(1)兩個相對的池壁(11) 上分別設有進水口(12)和出水口(13)，進水口(12)高度大于出水口(13) 高度，其特征在于：所述的池體(1)底部具有V形槽(14)，且V形槽(14) 槽底具有排泥口(15)，還包括刮泥塊(2)，池體(1)外部設有與刮泥塊(2) 連接的推動氣缸(23)，所述的刮泥塊(2)為四面體結構，且具有兩個與V形 槽(14)槽壁貼合的刮泥塊底面(21)，以及兩個引泥斜面(22)，且所述的 刮泥塊(2)通過刮泥塊底面(21)與V形槽(14)槽壁貼靠配合置于所述的V 形槽(14)內，并能通過所述的推動氣缸(23)使刮泥塊(2)沿V形槽(14) 槽底長度方向來回移動。

　　2.根據權利要求1所述的易清污污水處理池，其特征在于：所述的排泥口 (15)設在V形槽(14)槽底長度方向對應的兩端上。

　　3.根據權利要求1所述的易清污污水處理池，其特征在于：所述的池體(1) 底部設有若干相互平行設置的V形槽(14)，且每個V形槽(14)內均設有與 推動氣缸(23)連接的刮泥塊(2)。

　　4.根據權利要求1所述的易清污污水處理池，其特征在于：池體(1)頂 部還設有防塵蓋。

　　說明書

　　易清污污水處理池

　　技術領域

　　本實用新型屬于水處理技術領域，涉及一種易清污污水處理池。

　　背景技術

　　污水處理是使污水達到排水某一水體或再次使用的水質要求對其進行凈化 的過程。污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市 景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。

　　其中沉淀池是應用沉淀作用去除水中懸浮物的一種構筑物。沉淀池在廢水 處理中廣為使用。它的型式很多，按池內水流方向可分為平流式、豎流式和輻 流式三種。但眾多形式的沉淀池均具有一個共同的缺點，那就是池底一般為平 面結構，使集污效果變差。

　　發明內容

　　本實用新型的目的是針對現有技術中存在的上述問題，提供了一種具有V 形池底且方便清污的易清污污水處理池。

　　本實用新型的目的可通過下列技術方案來實現：一種易清污污水處理池， 包括池體，池體兩個相對的池壁上分別設有進水口和出水口，進水口高度大于 出水口高度，其特征在于：所述的池體底部具有V形槽，且V形槽槽底具有排 泥口，還包括刮泥塊，池體外部設有與刮泥塊連接的推動氣缸，所述的刮泥塊 為四面體結構，且具有兩個與V形槽槽壁貼合的刮泥塊底面，以及兩個引泥斜 面，且所述的刮泥塊通過刮泥塊底面與V形槽槽壁貼靠配合置于所述的V形槽 內，并能通過所述的推動氣缸使刮泥塊沿V形槽槽底長度方向來回移動。

　　由于池體底部具有V形槽，且V形槽槽底具有排泥口，因此通過V形槽的 設計，使得污泥能匯聚到V形槽槽底的排泥口上，使排污效果變好，但由于具 有V形槽，使得清理池底變得復雜困難，因此設置刮泥塊，通過推動氣缸使刮 泥塊沿V形槽槽底長度方向來回移動以清除V形槽槽壁上的污泥，而且由于刮 泥塊具有兩個引泥斜面，因此在掛泥過程中，通過引泥斜面還具有很好的匯聚 污泥能力。

　　作為優選，所述的排泥口設在V形槽槽底長度方向對應的兩端上。

　　因此刮泥塊來回移動時，能通過V形槽槽壁和引泥斜面匯聚污泥到排泥口 上。

　　作為優選，所述的池體底部設有若干相互平行設置的V形槽，且每個V形 槽內均設有與推動氣缸連接的刮泥塊。

　　因此具有逐級沉淀的效果。

　　作為優選，池體頂部還設有防塵蓋。

　　與現有技術相比，本實用新型具有如下優點：

　　由于池體底部具有V形槽，且V形槽槽底具有排泥口，因此通過V形槽的 設計，使得污泥能匯聚到V形槽槽底的排泥口上，使排污效果變好，但由于具 有V形槽，使得清理池底變得復雜困難，因此設置刮泥塊，通過推動氣缸使刮 泥塊沿V形槽槽底長度方向來回移動以清除V形槽槽壁上的污泥，而且由于刮 泥塊具有兩個引泥斜面，因此在掛泥過程中，通過引泥斜面還具有很好的匯聚 污泥能力。
