申請日2015.07.14

　　公開(公告)日2015.12.16

　　IPC分類號C02F101/34; C02F9/10

　　摘要

　　本發明公開了一種煤焦油廢水在線萃取脫酚方法，是含水煤焦油經加熱、減壓閃蒸后，得到混合蒸汽，將混合蒸汽送入精餾塔，同時從塔頂引入萃取劑作為回流液，在精餾塔進行恒沸精餾，沸點在170～210℃之間的組分從精餾塔的側線抽出，沸點大于210℃的組分通過分餾進入塔中部的重油組分中，其它組分均由塔頂采出;將塔頂采出物送入塔頂冷凝冷卻器冷卻到溫度低于40℃，然后送入塔頂回流罐進行油水沉降分離，分離得到的水份為脫去酚的水;分離得到的油份與側線抽出的組分合并送入脫酚裝置脫酚。本發明的方法在煤焦油精餾過程中的精餾塔內直接實現在線萃取脫酚，既同時達到了煤焦油精餾、酚類物質去除的目的，又節省了成本。

　　權利要求書

　　1.一種煤焦油廢水在線萃取脫酚方法，其特征在于，包括以下步驟：

　　步驟1，煤焦油加熱減壓閃蒸：

　　將含水煤焦油升溫到120-180℃之間，將升溫后的含水煤焦油送入煤焦油 減壓閃蒸罐，在減壓條件下進行水、油和揮發酚的氣化，將混合蒸汽脫出;

　　步驟2，在線萃取脫酚：

　　將混合蒸汽送入精餾塔的中上部，同時從塔頂引入萃取劑作為回流液， 混合蒸汽與萃取劑在精餾塔進行恒沸精餾;將沸點大于210℃的組分分餾入重 油組分中，將沸點在170～210℃之間的組分從精餾塔的側線抽出，其它輕組 分均由塔頂采出;將塔頂采出物送入塔頂冷凝冷卻器冷卻到溫度低于40℃， 然后再送入塔頂回流罐進行油水沉降分離，油水沉降分離得到的水為脫去酚 的水。

　　2.根據權利要求1所述的煤焦油廢水在線萃取脫酚方法，其特征在于， 步驟1中所述煤焦油減壓閃蒸罐的壓強為-40～-95kPa(G)。

　　3.根據權利要求1所述的煤焦油廢水在線萃取脫酚方法，其特征在于， 步驟2中所述精餾塔采用板式塔，有效塔盤層數為2-5層，塔頂溫度為50-100℃， 塔內壓強為-40～-95kPa(G)。

　　4.根據權利要求1所述的煤焦油廢水在線萃取脫酚方法，其特征在于， 所述步驟2中萃取劑為混合物，由混合苯或粗苯中的一種與洗油或重苯中的 一種混合而成，洗油或重苯占萃取劑總質量的10-50%。

　　5.根據權利要求1所述的煤焦油廢水在線萃取脫酚方法，其特征在于， 步驟2所述恒沸精餾過程中，控制塔頂回流量與塔頂采出物的質量比為1～4:1。

　　6.根據權利要求1所述的煤焦油廢水在線萃取脫酚方法，其特征在于， 步驟2中所述油水沉降分離得到的油份與側線抽出的組分合并送入脫酚裝置， 在一定溫度下與稀堿液進行逆流接觸脫酚成脫酚油，脫酚油再進入水洗裝置 經過水洗除去鈉離子后返回精餾塔作為新的萃取劑繼續使用。

　　7.根據權利要求6所述的煤焦油廢水在線萃取脫酚方法，其特征在于， 所述脫酚的溫度為80～85℃。

　　8.根據權利要求6所述的煤焦油廢水在線萃取脫酚方法，其特征在于， 所述稀堿液為質量濃度為6～15%的氫氧化鈉溶液。

　　說明書

　　一種煤焦油廢水在線萃取脫酚方法

　　技術領域

　　本發明屬于煤焦油生產技術領域，特別涉及一種煤焦油廢水在線萃取脫 酚方法。

　　背景技術

　　煤焦油中所含的酚類化合物是重要的化工原料和高附加值產品,可制造染 料、醫藥、樹脂、膠粘劑、防腐劑等。同時酚又是原生質高毒物質，對一切 生物個體都有毒殺作用，并且難于降解，酚進入廢水中，會導致嚴重的水體 污染，目前含酚廢水在我國水污染控制中是被列為重點解決的有害廢水之一。 酚在水中的溶解度很大，煤焦油加工過程中產生的廢水含有大量的酚，其含 量可以達到10000～20000mg/L，這些酚類化合物的有效回收可大幅提升煤焦 油的工業價值，也可以減少酚類化合物對環境的污染。

　　煤焦油中的酚主要集中在170～210℃的組分中，一般是先通過蒸餾的方 法將這部分含酚油分離出來，然后再將含酚油送到堿液三次連洗裝置進行脫 酚。這種脫酚的方法是一種常規方法，可以回收煤焦油中大部分的酚。但是 由于煤焦油蒸餾的過程中帶有大量的水分，隨水蒸發帶走的酚量也十分大。 含酚水中的酚回收通常采用精餾法、吸附法、萃取法、蒸汽脫酚進行回收。 通過了解現階段各種工藝的運行情況發現，上述工藝普遍存在回收效率低、 運行穩定差、溶劑損耗大、二次污染重、操作能耗高的問題。對于精餾法， 需要設置單獨的萃取裝置分離其中的酚，然后再精餾萃取相得到酚產品，此 法運行成本高、能耗大、工藝復雜。特別是操作能耗高的問題非常嚴重，這 主要是由于沒有進行合理的熱能綜合利用。有企業為了回收水中的酚，采用 了萃取的方法，實際運行由于工藝需要而對水進行反復的加熱降溫導致能耗 驟高，最后平衡計算一噸水的酚回收成本高達數百元，嚴重影響了工藝的可 行性

　　發明內容

　　本發明的目的是提供一種煤焦油廢水在線萃取脫酚方法，解決現有萃取 脫酚方法成本高、能耗大、工藝復雜且未充分考慮因污染效率變差的萃取劑 增值利用的問題。

　　本發明采用的技術方案是，一種煤焦油廢水在線萃取脫酚方法，包括以 下步驟：

　　步驟1，煤焦油加熱減壓閃蒸：

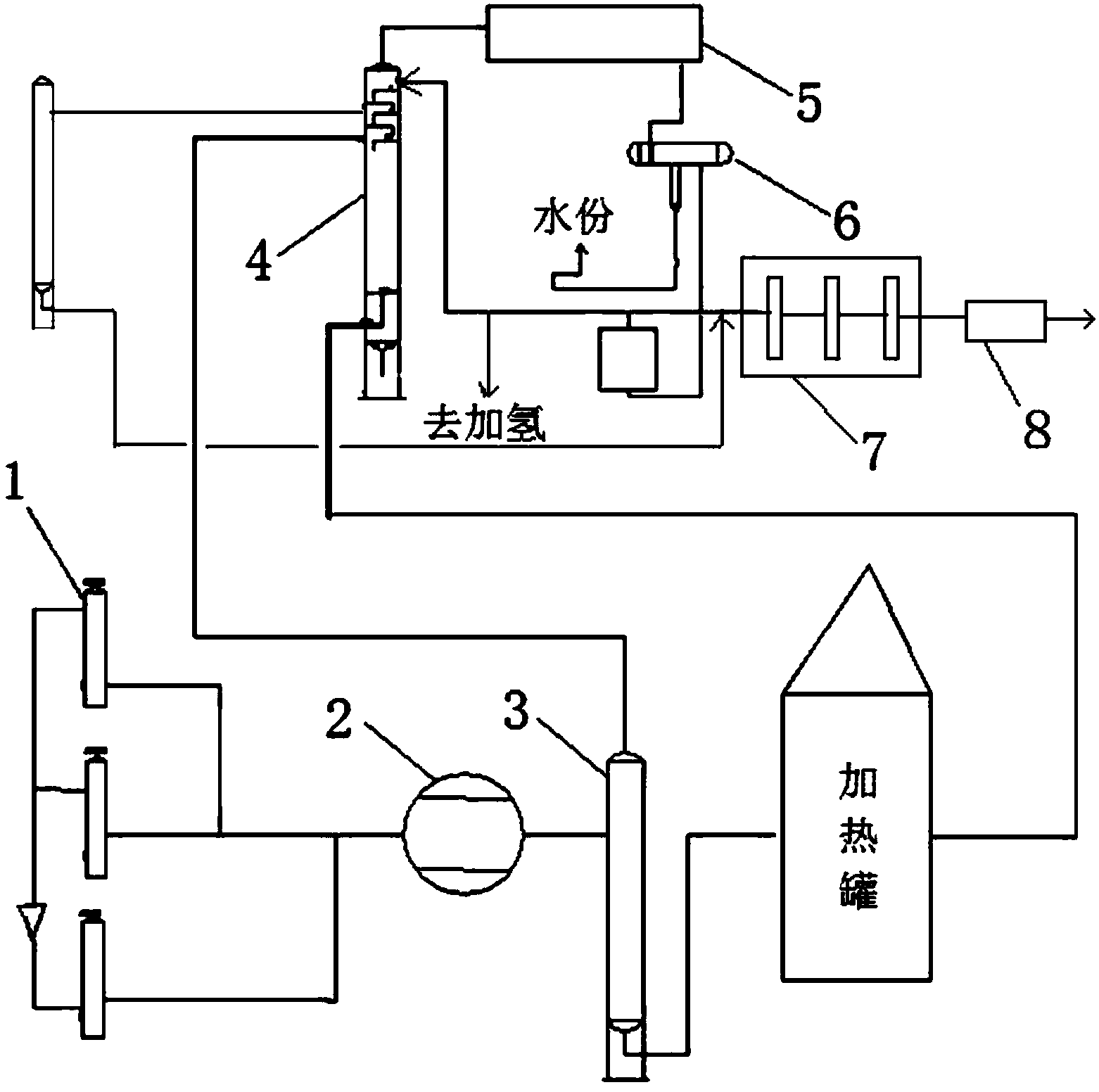

　　將含水煤焦油升溫到120-180℃，然后把升溫后的含水煤焦油送入煤焦油 減壓閃蒸罐，在減壓條件下進行水、油和揮發酚的氣化，將混合蒸汽脫出。

　　步驟2，在線萃取脫酚：

　　將混合蒸汽送入精餾塔的中上部，同時從塔頂引入萃取劑作為回流液， 混合蒸汽與萃取劑在精餾塔進行恒沸精餾;將沸點大于210℃的組分分餾入重 油組分中，將沸點在170～210℃之間的組分從精餾塔的側線抽出，其它輕組 分均由塔頂采出;將塔頂采出物送入塔頂冷凝冷卻器冷卻到溫度低于40℃， 然后再送入塔頂回流罐進行油水沉降分離，油水沉降分離得到的水即為脫去 酚的水。

　　本發明還具有以下特點：

　　優選地，煤焦油減壓閃蒸罐的壓強為-40～-95kPa(G)。

　　優選地，精餾塔采用板式塔，有效塔盤層數為2-5層，塔頂溫度為50-100℃， 塔內壓強為-40～-95kPa(G)。

　　優選地，步驟2中萃取劑為混合物，由混合苯或粗苯中的一種與洗油或 重苯中的一種混合而成，洗油或重苯占萃取劑總質量的10-50%。

　　優選地，恒沸精餾過程中，控制塔頂回流量與塔頂采出物的質量比為1～ 4:1。

　　油水沉降分離得到的油份與側線抽出的組分合并送入脫酚裝置，在一定 溫度下與稀堿液進行逆流接觸脫酚成脫酚油，脫酚油再進入水洗裝置經過水 洗除去鈉離子后返回精餾塔作為新的萃取劑繼續使用。

　　優選地，脫酚的溫度為80～85℃。

　　優選地，稀堿液為質量濃度為6～15%的氫氧化鈉溶液。

　　經過多次萃取，萃取效率變差的萃取劑通過管道引入加氫中間罐作為加 氫原料，減少的萃取劑由萃取罐中的新鮮萃取劑補充，以提高萃取效率。

　　本發明的有益效果是：采用本發明的煤焦油廢水在線萃取脫酚方法，可 以將水中的酚含量從10000～20000mg/L降到2000mg/L以下，使水達到后處 理工序的要求，直接外送到后工藝裝置。另外本發明將沸點大于210℃的組分 通過分餾進入塔中部的重油組分中，其它組分均由塔頂采出，實現了高低沸 點酚的分離和萃取相中高沸點油的反萃。部分由于分離精度不夠進入到重油 組分中的萃取劑通過加氫的方法進行增值回收，進一步制備清潔原料，同時 消除二次污染。本發明的方法與現有的精餾法相比，不需要另外設置分離裝 置，在煤焦油精餾過程中的精餾塔內直接實現在線萃取脫酚，既達到了煤焦 油精餾、酚類物質去除的目的，又節省了成本，降低了投資，簡化了工藝步 驟，適合工業生產。
