申請日2015.07.14

　　公開(公告)日2015.12.09

　　IPC分類號C02F3/30; C02F103/06; C02F101/30; C02F3/34

　　摘要

　　本發明涉及一種基于生物膜反應器的微污染地表水處理方法，采用陶瓷載體水泵驅動折流式內循環生物膜反應器，對微污染地表水進行脫氮、除磷和/或去除有機物，生物膜反應器的內部設置有隔離板，隔離板將反應器內部分成上方的溶氧區與下方的生物降解區，且溶氧區與生物降解區一端直接相通，另一端通過循環泵與循環管相連通，使待處理的廢水循環不斷地流經溶氧區和生物降解區，生物降解區內豎向間隔設置若干塊導流板，導流板依次高低交錯排列，形成可以使溶液在反應器內上下折流的通道，導流板作為生物膜的載體。與現有技術相比，本發明能夠很好地去除受污染河道水中氨氮和總氮，并且對水中總磷、有機物也有一定的去除效果。

　　權利要求書

　　1.一種基于生物膜反應器的微污染地表水處理方法，其特征在于，采用陶瓷 載體水泵驅動折流式內循環生物膜反應器，對微污染地表水進行脫氮、除磷和/或 去除有機物。

　　2.根據權利要求1所述的一種基于生物膜反應器的微污染地表水處理方法， 其特征在于，所述的陶瓷載體水泵驅動折流式內循環生物膜反應器包括反應器殼 體，反應器殼體上設置有進水口與出水口，反應器殼體內部設置有隔離板，所述的 隔離板將反應器內部分成上方的溶氧區與下方的生物降解區，且所述的溶氧區與生 物降解區一端直接相通，另一端通過循環泵與循環管相連通，使待處理的廢水循環 不斷地流經溶氧區和生物降解區，所述的生物降解區內置若干塊導流板，導流板依 次高低交錯排列，形成可以使溶液在反應器內上下折流的通道，所述的導流板作為 生物膜的載體。

　　3.根據權利要求2所述的一種基于生物膜反應器的微污染地表水處理方法， 其特征在于，所述的導流板一側表面為光滑表面，另一側表面有條形紋路或小塊狀 花紋紋路。

　　4.根據權利要求2所述的一種基于生物膜反應器的微污染地表水處理方法， 其特征在于，所述的導流板為多孔輕質陶瓷材料，所述的導流板設置5～50塊。

　　5.根據權利要求2所述的一種基于生物膜反應器的微污染地表水處理方法， 其特征在于，所述的導流板上附著有生物膜，在生物降解區內形成好氧區與厭氧區， 其中，好氧區內優勢菌包括AlkaliphilusmetalliredigensQYMF、Geobactersp.M21、 DesulfitobacteriumhafnienseDCB-2、Acinetobacterbrisouii、Clostridium phytofermentansISDg、PedobacterheparinusDSM2366六種;

　　厭氧區內優勢菌包括AlkaliphilusmetalliredigensQYMF、Clostridium phytofermentansISDg、PedobacterheparinusDSM2366、AcinetobacterbrisouiiCIP 110357、Geobactersp.M21、NitrosococcusoceaniATCC19707、Desulfitobacterium hafnienseDCB-2七種。

　　6.根據權利要求1所述的一種基于生物膜反應器的微污染地表水處理方法， 其特征在于，對微污染地表水進行脫氮處理，工藝條件如下：控制微污染地表水碳 氮比為18～20，反應器內水力停留時間為14～16h。

　　7.根據權利要求1所述的一種基于生物膜反應器的微污染地表水處理方法， 其特征在于，對微污染地表水進行除磷處理，工藝條件如下：調節微污染地表水 C:N:P為100:5:1。

　　8.根據權利要求1所述的一種基于生物膜反應器的微污染地表水處理方法， 其特征在于，對微污染地表水去除有機物處理，工藝條件如下：反應器內水力停留 時間為6～16h。

　　說明書

　　一種基于生物膜反應器的微污染地表水處理方法

　　技術領域

　　本發明涉及一種水處理方法，尤其是涉及一種基于生物膜反應器的微污染地 表水處理方法。

　　背景技術

　　微污染地表水一般是指所含有的污染物種類較多、性質較復雜，但濃度比較低 微的水體。其微污染物主要包括石油烴、揮發酚、氨氮、磷、農藥、COD、重金 屬、砷、氰化物、鐵、錳等，這些污染物都會對人體健康造成很大的毒害，尤其是 那些難降解、易生物積累和具有三致(致癌，致畸，致突變)作用的有毒有機污染 物。這些年，我國七大水系和三大湖泊都受到了不同程度的污染。據環保部門檢測， 我國90%以上的城市水域受到嚴重污染，約有50%的重點城市水源不符合飲用水 水源標準，全國地表水近60%以上的水質降為Ⅳ類以下水質，已完全失去作為飲 用水水源的功能，有97%的大中城市地下水也受到污染。由于水中有機物的存在， 其對膠體的保護作用和穩定性的提高，使水處理增加了一定的難度，同時水中有 毒有機物難以降解，經常規氯消毒后所產生的有機鹵化物，其中有許多已被確認 為是直接致癌物或誘發物，對人體健康有極大的潛在危害。

　　國內外對于微污染水體的治理、修復技術總體上可以歸納為五種：物理處理技 術、化學處理技術、物理化學處理技術、生態修復技術、生物修復技術，它們各有 其優缺點。

　　微污染地表水體的特殊性質增加了物理法、化學法修復的困難性。近年來，隨 著各種新型生物載體(填料)的研發，生物膜技術得到了發展，并被用于污染地表水 的修復。

　　生物膜(Biofilm)是通過附著而固定于特定載體上的結構復雜的微生物共生 體。生物膜由固定在附著生長載體上的并經常鑲嵌在有機多聚物結構中的細胞所組 成。生物膜具有孔狀結構，并具有很強的吸附性能。構成生物膜的微生物主要有： 細菌、真菌、藻類(在有光條件下)、原生動物和后生動物，此外還有病毒。

　　生物膜技術是指用天然材料(如卵石)、合成材料(如纖維)為載體，在其表 面形成一種特殊的生物膜，生物膜表面積大，可為微生物提供較大的附著表面，有 利于加強對污染物的降解作用。其反應過程是：①基質向生物膜表面擴散，②在生 物膜內部擴散，③微生物分泌的酵素與催化劑發生化學反應，④代謝生成物排出生 物膜。

　　生物膜法是通過附著在載體或介質表面上的細菌等微生物生長繁殖，形成膜狀 活性生物污泥生物膜，利用生物膜降解污水中的有機物的生物處理方法。生物膜中 的微生物以污水中的有機污染物為營養物質，在新陳代謝過程中將有機物降解，同 時微生物自身也得到增殖。隨著微生物的不斷繁殖增長，以及廢水中懸浮物和微生 物的不斷沉積，使生物膜的厚度不斷增加，其結果是使生物膜的結構發生變化。

　　生物膜比活性污泥具有更強的吸附能力和降解能力，可以吸附和降解污水中的 各種污染物，具有速度快、效率高的特點。在使用生物膜法處理污水時，要求在處 理系統的構筑物中裝填一定數量的填料，這些填料一方面可以擴大處理系統的比表 面積，另一方面為微生物提供附著固定的載體。生物膜處理系統的性能、效率取決 于其中微生物活性的高低和所裝填料的多少及其比表面積。

　　生物膜附著在載體的表面，是高度親水的物質，在污水不斷流動的條件下，其 外側總是存在著一層附著水層。生物膜又是微生物高度密集的物質，在膜的表面上 和其深度的內部生長繁殖著大量的微生物及微型動物，形成由有機污染物→細菌→ 原生動物(后生動物)組成的食物鏈。生物膜是由細菌、真菌、藻類、原生動物、 后生動物和其他一些肉眼可見的生物群落組成。其中細菌一般有：假單苞菌屬、芽 苞菌屬、產堿桿菌屬和動膠菌屬以及球衣菌屬，原生動物多為鐘蟲、等枝蟲、蓋纖 蟲等。后生動物只有在溶解氧非常充足的條件下才出現，且主要為線蟲。污水在流 過載體表面時，污水中的有機污染物被生物膜中的微生物吸附，并通過氧向生物膜 內部擴散，在膜中發生生物氧化等作用，從而完成對有機物的降解。生物膜表層生 長的是好氧和兼氧微生物，而在生物膜的內層微生物則往往處于厭氧狀態，當生物 膜逐漸增厚，厭氧層的厚度大于好氧層時，會導致生物膜的脫落，而新的生物膜又 會在載體表面重新生成，通過生物膜的周期更新，以維持生物膜反應器的正常運行。

　　通過人工強化作用將生物膜引入到污水處理反應器中，便形成了生物膜反應 器。近年來，生物膜反應器發展迅速，由單一到復合，有好氧也有厭氧，逐步形成 了一套較完整的生物處理系統。常用的生物膜反應器有以下五種：生物接觸氧化法 反應器、生物轉盤反應器、生物濾池反應器、生物流化床反應器(FluidizedBed Reactor，F(xiàn)BR)、微孔膜生物反應器。目前常用的生物膜反應器處理微污染地表水 存在各自的缺點，因此，研發一種適用于微污染地表水的生物膜反應器具有重要的 理論和現實意義。

　　發明內容

　　本發明的目的就是為了克服上述現有技術存在的缺陷而提供一種基于生物膜 反應器的微污染地表水處理方法。

　　本發明的目的可以通過以下技術方案來實現：

　　一種基于生物膜反應器的微污染地表水處理方法，采用陶瓷載體水泵驅動折流 式內循環生物膜反應器，對微污染地表水進行脫氮、除磷和/或去除有機物。

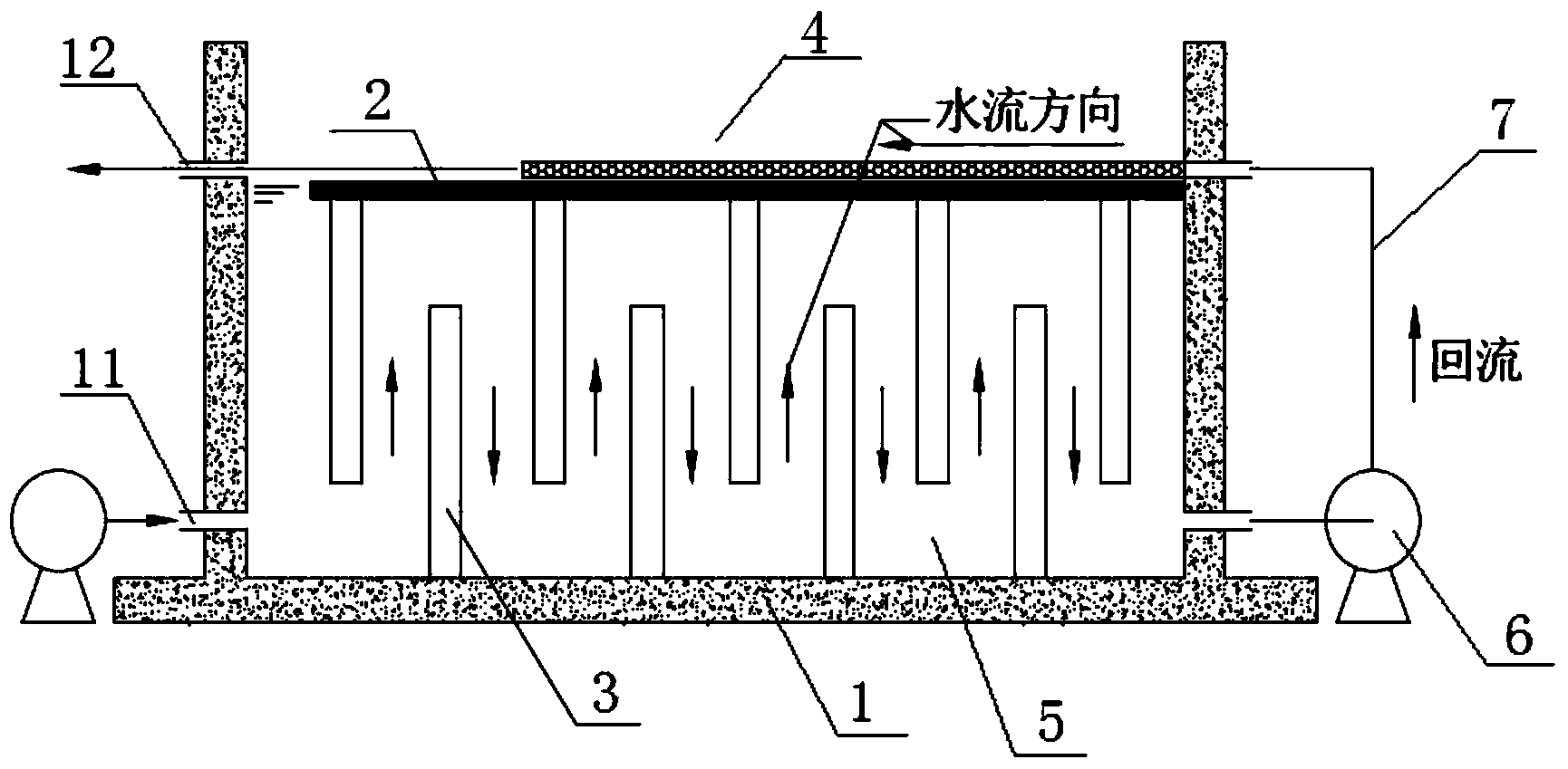

　　所述的陶瓷載體水泵驅動折流式內循環生物膜反應器包括反應器殼體，反應器 殼體上設置有進水口與出水口，反應器殼體內部設置有隔離板，所述的隔離板將反 應器內部分成上方的溶氧區與下方的生物降解區，且所述的溶氧區與生物降解區一 端直接相通，另一端通過循環泵與循環管相連通，使待處理的廢水循環不斷地流經 溶氧區和生物降解區，所述的生物降解區內置若干塊導流板，導流板依次高低交錯 排列，形成可以使溶液在反應器內上下折流的通道，所述的導流板作為生物膜的載 體。

　　所述的導流板一側表面為光滑表面，另一側表面有條形紋路或小塊狀花紋紋 路。

　　所述的導流板為多孔輕質陶瓷材料。多孔陶瓷由于具有均勻分布的微孔或孔 洞，孔隙率較高、體積密度小，具有發達的比表面及其獨特的物理表面特性，對液 體和氣體介質有選擇的透過性，能量吸收或阻尼特性，加之陶瓷材料特有的耐高溫、 耐腐蝕、高的化學穩定性和尺寸穩定性，使多孔陶瓷這一綠色材料可以在氣體液體 過濾、凈化分離，化工催化載體、吸聲減震、高級保溫材料、生物植入材料，特種 墻體材料和傳感器材料等多方面得到廣泛的應用。

　　本發明以多孔陶瓷板為固定化載體設計生物反應器，固定苔蘚及其菌根菌處理 微污染水。本發明的多孔輕質陶瓷材料以輕質粘土、硅藻土、蛭石等為主要原料， 按重量比為輕質粘土︰硅藻土︰蛭石=5～7︰4～6︰10的比例混合均勻，于1150℃ 燒制多孔陶瓷板，開口孔隙率在20～35%。

　　所述的導流板根據需要可以自由設置5～50塊，或者設置更多塊，優選設置9 塊～30塊。

　　所述的導流板上附著有生物膜，在生物降解區內形成好氧區與厭氧區，其中， 好氧區內優勢菌包括AlkaliphilusmetalliredigensQYMF、Geobactersp.M21、 DesulfitobacteriumhafnienseDCB-2、Acinetobacterbrisouii、Clostridium phytofermentansISDg、PedobacterheparinusDSM2366六種;

　　厭氧區內優勢菌包括AlkaliphilusmetalliredigensQYMF、Clostridium phytofermentansISDg、PedobacterheparinusDSM2366、AcinetobacterbrisouiiCIP 110357、Geobactersp.M21、NitrosococcusoceaniATCC19707、Desulfitobacterium hafnienseDCB-2七種。

　　對微污染地表水進行脫氮處理，工藝條件如下：控制微污染地表水碳氮比為 18～20，反應器內水力停留時間為14～16h。

　　對微污染地表水進行除磷處理，工藝條件如下：調節微污染地表水C:N:P為 100:5:1。

　　對微污染地表水去除有機物處理，工藝條件如下：反應器內水力停留時間為 6～16h，優選為14～16h。

　　生物膜反應器的基本原理是：微生物附著載體上生長繁殖而形成生物膜，空氣 中的氧和受污染水中的有機污染物被生物膜吸附、擴散，然后生物膜中微生物的酶 對所吸附的污染物進行分解從而使污廢水得以凈化。

　　本反應器中，世代時間較長的硝化菌在反應器前段具有良好的生長條件，在好 氧條件下進行硝化反應從而消耗水體中的碳源和溶解氧，使反應器后半段形成缺氧 區，于是為反硝化反應提供環境，這樣，使反應器內硝化、反硝化反應同時進行， 有利于高效、快速地以去除城市地表水中富含的氨氮、總氮、總磷及有機物。

　　本發明所采用的反應器經隔離板分成上、下兩部分，上部為溶氧區，下部為生 物降解區。下部的生物降解區內置數塊豎向?qū)Я靼�，將反�?yīng)器分隔成串聯的幾個反 應室，每個反應室都是一個相對獨立的生物膜反應系統。在水泵的驅動下，廢水在 反應器內折流循環，當廢水流經上部時，由于廢水溶液在不停的流動，所以空氣中 的氧就不斷地溶解到了水中，廢水因擾動進行溶氧后在流經下部的由多孔陶瓷板組 成的折流通道時與生物膜接觸從而實現生物降解，生物降解區的溶解氧(DO)濃度 沿著流動方向逐漸降低，在同一反應器內形成好氧區和缺氧區。經實驗監測，反應 器的上部DO濃度較高，為3.0～4.0mg/L，下部沿著流動方向，DO濃度從3.0→0.1 mg/L逐步降低。待處理水經進水泵由位于箱體下部的進水口進入反應器箱體，在 循環水泵驅動下，反應器內水依序經過好氧區和厭氧區循環流動。好氧區內DO濃 度為2.0～3.0mg/L，受污染地表水在好氧區進行硝化反應，逐漸消耗完溶解氧后流 入?yún)捬鯀^(qū)，在厭氧區內沿折流板上下流動，并且同時進行反硝化反應。這樣，實現 同一個反應器中同時硝化、反硝化反應和消耗碳源，從而有效去除氨氮、亞硝酸鹽 氮、硝酸鹽氮、總氮以及有機物。

　　與現有技術相比，本發明所用的反應器是一種新型的陶瓷載體水泵驅動折流 式內循環生物膜反應器，屬于新型生物膜法，并用來處理城市微污染地表水，而非 傳統的工業廢水;驗證了該反應器具有同步硝化反硝化的作用;以一種新穎的生物 處理技術實現水體中氮、磷元素和難降解有機污染物的同步去除和降解，能使地表 水水質提高一個等級。

　　與傳統生物脫氮工藝相比，本發明具有如下優勢：

　�、賹⑾趸�、反硝化反應控制在同一個反應器內，可省去一個反應池，減小反 應器容積,和占地面積，縮短反應時間;

　　②硝化過程中消耗的堿度與反硝化過程中產生的堿度相抵消，能有效保持反 應器中的pH穩定;

　�、劬哂薪Y(jié)構簡單，投資少，耐負荷沖擊能力強等優點;

　�、茉摲磻�(yīng)器操作靈活，可根據進水水質濃度、流量等的變化來選擇不同的運 行周期，使反應器在最佳工況下運行;

　�、萏沾刹牧系膶�(dǎo)流板能很好地為微生物提供附著載體，并且能增加受污染水 與微生物的接觸時間，有利于提高處理效果。
