申請日2015.06.12
公開(公告)日2015.10.14
IPC分類號C10J3/72; C02F1/02
摘要
本實用新型涉及廢水處理裝置技術領域，具體的說是一種新型煤氣發生爐凝出廢水環保處理裝置，其包括煤氣發生爐、電動機、泵、污水池、液面自動控制裝置、行程開關、噴頭、時間繼電器，所述泵一端通過管道與噴頭連接，所述噴頭設置在煤氣發生爐頂端，所述泵另一端通過管道設置在污水池中，所述污水池中設置有液位自動控制裝置，所述液位自動控制裝置與行程開關連接，所述行程開關與時間繼電器連接，所述時間繼電器與電動機連接，本實用新型可將污水循環，將生成的廢水用泵重新抽入煤氣發生爐內，讓一定量的廢水通過噴頭以水霧的形式進入爐內，水在高溫下氣化成水蒸氣，參與煤氣發生爐內的反應，從而既使廢水得到充分利用，又可以提高煤的燃燒效率。

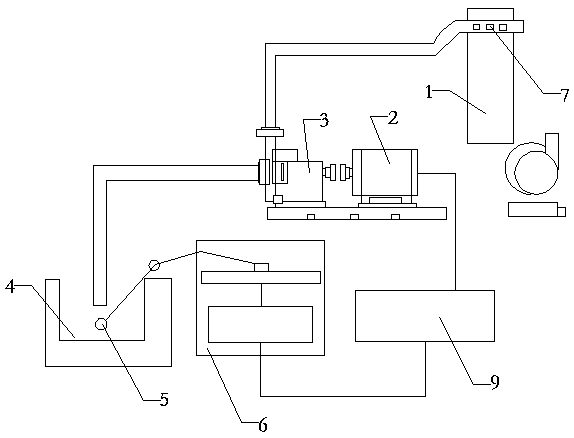

摘要附圖
權利要求書
1.一種新型煤氣發生爐凝出廢水環保處理裝置，其特征在于：其包括煤氣發生爐、電動機、泵、污水池、液面自動控制裝置、行程開關、噴頭、時間繼電器，所述泵一端通過管道與噴頭連接，所述噴頭設置在煤氣發生爐頂端，所述泵另一端通過管道設置在污水池中，所述污水池中設置有液位自動控制裝置，所述液位自動控制裝置與行程開關連接，所述行程開關與時間繼電器連接，所述時間繼電器與電動機連接。
2. 根據權利要求1所述的一種新型煤氣發生爐凝出廢水環保處理裝置，其特征在于：所述液面自動控制裝置包括浮子、連桿、滑塊、限位開關，所述浮子通過連桿連接有滑塊，所述滑塊與限位開關連接。
說明書
一種新型煤氣發生爐凝出廢水環保處理裝置
【技術領域】
本實用新型涉及廢水處理裝置技術領域，具體的說是一種新型煤氣發生爐凝出廢水環保處理裝置。
【背景技術】
產品的研發要注重節約能源保護環境，煤在燃燒時，會產生大量的廢氣，這些廢氣會對人們的健康造成很大的危害，由于煤在潮濕的情況下，燃燒的效率會有所提高，煤燃燒生成水和等廢氣，煤燃燒生成的水成氣態，隨排氣管排出后遇冷凝結成液態水，形成廢水排入水池中，煤在潮濕的情況下燃燒，煤中的水有兩種參與反應的途徑，一是水與煤中的碳反應，生成一氧化碳和氫氣，可以助燃，二是水在高溫下直接分解，生成氫氣和氧氣，可以助燃，煤在水含量在一定范圍的情況下，可以燃燒的更充分，同時水蒸氣可以降低燃燒層的溫度，防止結渣，不會是大量熱量被煤氣帶走，此外，煤的燃燒效率高，能連續生產。
因此，為克服上述技術的不足而設計出可將污水循環，將生成的廢水用泵重新抽入煤氣發生爐內，讓一定量的廢水通過噴頭以水霧的形式進入爐內，水在高溫下氣化成水蒸氣，參與煤氣發生爐內的反應，從而既使廢水得到充分利用，又可以提高煤的燃燒效率的一種新型煤氣發生爐凝出廢水環保處理裝置，正是發明人所要解決的問題。。
【實用新型內容】
針對現有技術的不足，本實用新型的目的是提供一種新型煤氣發生爐凝出廢水環保處理裝置，其可將污水循環，將生成的廢水用泵重新抽入煤氣發生爐內，讓一定量的廢水通過噴頭以水霧的形式進入爐內，水在高溫下氣化成水蒸氣，參與煤氣發生爐內的反應，從而既使廢水得到充分利用，又可以提高煤的燃燒效率，有非常好的實用價值。
本實用新型解決其技術問題所采用的技術方案是：一種新型煤氣發生爐凝出廢水環保處理裝置，其包括煤氣發生爐、電動機、泵、污水池、液面自動控制裝置、行程開關、噴頭、時間繼電器，所述泵一端通過管道與噴頭連接，所述噴頭設置在煤氣發生爐頂端，所述泵另一端通過管道設置在污水池中，所述污水池中設置有液位自動控制裝置，所述液位自動控制裝置與行程開關連接，所述行程開關與時間繼電器連接，所述時間繼電器與電動機連接。
進一步，所述液面自動控制裝置包括浮子、連桿、滑塊、限位開關，所述浮子通過連桿連接有滑塊，所述滑塊與限位開關連接。
本實用新型的有益效果是：
本實用新型可將污水循環，將生成的廢水用泵重新抽入煤氣發生爐內，讓一定量的廢水通過噴頭以水霧的形式進入爐內，水在高溫下氣化成水蒸氣，參與煤氣發生爐內的反應，從而既使廢水得到充分利用，又可以提高煤的燃燒效率。
