申請日2015.07.14
公開(公告)日2015.12.16
IPC分類號C02F9/02
摘要

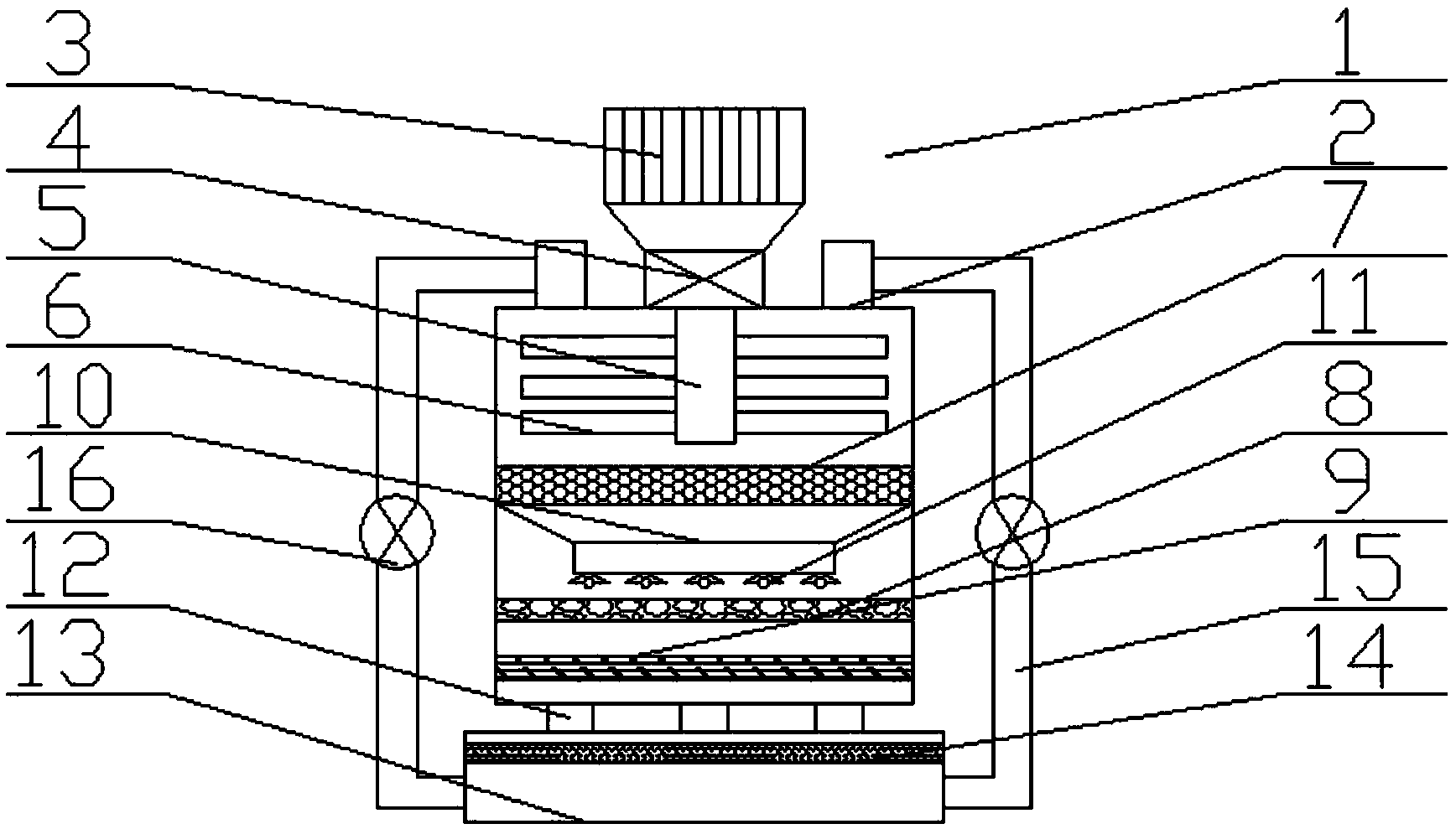

本實用新型公開了一種循環攪拌式工業廢水凈化裝置，它包括本體，所述本體包括進水口、變頻電機、減速器和第一過濾層。所述本體頂部設置有多個進水口;所述本體上方設置有變頻電機;所述變頻電機的輸出部分連接有減速器;所述減速器的輸出部分連接有攪拌軸;所述攪拌軸下方設置有第一過濾層;所述第一過濾層下方設置有噴淋管;所述噴淋管下方設置有第二過濾層和第三過濾層;所述本體下方設置有儲液池;所述儲液池內部設置有一層吸附層;且所述儲液池側壁分別設置有導管與進水口連接。本實用新型具有結構設計合理、凈化效果好和使用方便等優點。
權利要求書
1.一種循環攪拌式工業廢水凈化裝置，它包括本體，所述本體 包括進水口、變頻電機、減速器和第一過濾層，其特征在于：所述本 體頂部設置有多個進水口;所述本體上方設置有變頻電機;所述變頻 電機的輸出部分連接有減速器;所述減速器的輸出部分連接有攪拌軸; 所述攪拌軸下方設置有第一過濾層;所述第一過濾層下方設置有噴淋 管;所述噴淋管下方設置有第二過濾層和第三過濾層;所述本體下方 設置有儲液池;所述儲液池內部設置有一層吸附層;且所述儲液池側 壁分別設置有導管與進水口連接。
2.根據權利要求1所述的一種循環攪拌式工業廢水凈化裝置， 其特征在于：所述攪拌軸表面設置有多個橫向攪拌軸。
3.根據權利要求1所述的一種循環攪拌式工業廢水凈化裝置， 其特征在于：所述噴淋管表面設置有多個噴淋頭。
4.根據權利要求1所述的一種循環攪拌式工業廢水凈化裝置， 其特征在于：所述儲液池和進水口之間連接的導管表面設置有循環泵。
5.根據權利要求1所述的一種循環攪拌式工業廢水凈化裝置， 其特征在于：所述第一過濾層為不銹鋼絲編織而成，且為網狀結構。
6.根據權利要求1所述的一種循環攪拌式工業廢水凈化裝置， 其特征在于：所述第二過濾層為顆粒狀活性炭填充而成。
7.根據權利要求1所述的一種循環攪拌式工業廢水凈化裝置， 其特征在于：所述本體和儲液池之間設置有出水管。
說明書
一種循環攪拌式工業廢水凈化裝置
技術領域
本實用新型涉及一種廢水凈化裝置，尤其涉及一種循環攪拌式工 業廢水凈化裝置。
背景技術
目前，隨著科學技術的發展，工業等領域也在快速進步，但是隨 之帶來的是工業污水量的急劇增多，因此實現污水的凈化對環境的保 護有著十分重要的意義，工業的污水中往往包含大量的污泥，這給后 期的污水凈化帶來很大的困難，傳統的水凈化采用沉淀等方式，這種 凈化污水的方法不僅時間長，而且非常消耗資源，耽誤企業的時間， 也大大增加了企業的生產成本。
實用新型內容
為了克服上述現有技術的缺陷，本實用新型的目的是提供一種循 環攪拌式工業廢水凈化裝置。
本實用新型是采取以下技術方案來實現的：一種循環攪拌式工業 廢水凈化裝置，它包括本體，所述本體包括進水口、變頻電機、減速 器和第一過濾層，所述本體頂部設置有多個進水口;所述本體上方設 置有變頻電機;所述變頻電機的輸出部分連接有減速器;所述減速器 的輸出部分連接有攪拌軸;所述攪拌軸下方設置有第一過濾層;所述 第一過濾層下方設置有噴淋管;所述噴淋管下方設置有第二過濾層和 第三過濾層;所述本體下方設置有儲液池;所述儲液池內部設置有一 層吸附層;且所述儲液池側壁分別設置有導管與進水口連接。
上述的一種循環攪拌式工業廢水凈化裝置，所述攪拌軸表面設置 有多個橫向攪拌軸。
上述的一種循環攪拌式工業廢水凈化裝置，所述噴淋管表面設置 有多個噴淋頭。
上述的一種循環攪拌式工業廢水凈化裝置，所述儲液池和進水口 之間連接的導管表面設置有循環泵。
上述的一種循環攪拌式工業廢水凈化裝置，所述第一過濾層為不 銹鋼絲編織而成，且為網狀結構。
上述的一種循環攪拌式工業廢水凈化裝置，所述第二過濾層為顆 粒狀活性炭填充而成。
上述的一種循環攪拌式工業廢水凈化裝置，所述本體和儲液池之 間設置有出水管。
綜上所述本實用新型具有以下有益效果：本實用新型具有結構設 計合理、凈化效果好和使用方便等優點，所述儲液池和進水口之間通 過導管連接，當凈化未達到標準時，啟動循環泵，導管將儲液池內部 的液體輸送至進水口，重新對液體進行凈化處理，不僅使液體的凈化 效果更好，而且大大方便了工作人員的操作，降低了企業成本。
