申請日2015.06.12

　　公開(公告)日2015.10.28

　　IPC分類號C02F1/44; C02F9/10

　　摘要

　　本實用新型涉及污水處理技術領域，具體地說是一種具有反滲透工藝的污水處理系統。本實用新型同現有技術相比，設計了污水處理設備，特別是反滲透裝置，使總?cè)芙庑怨腆w含量較高的污水在處理后，能夠符合標準。此外，反滲透裝置內設計了彈簧、反滲透模組和取膜口，便于將使用后失去功效的反滲透膜取出。

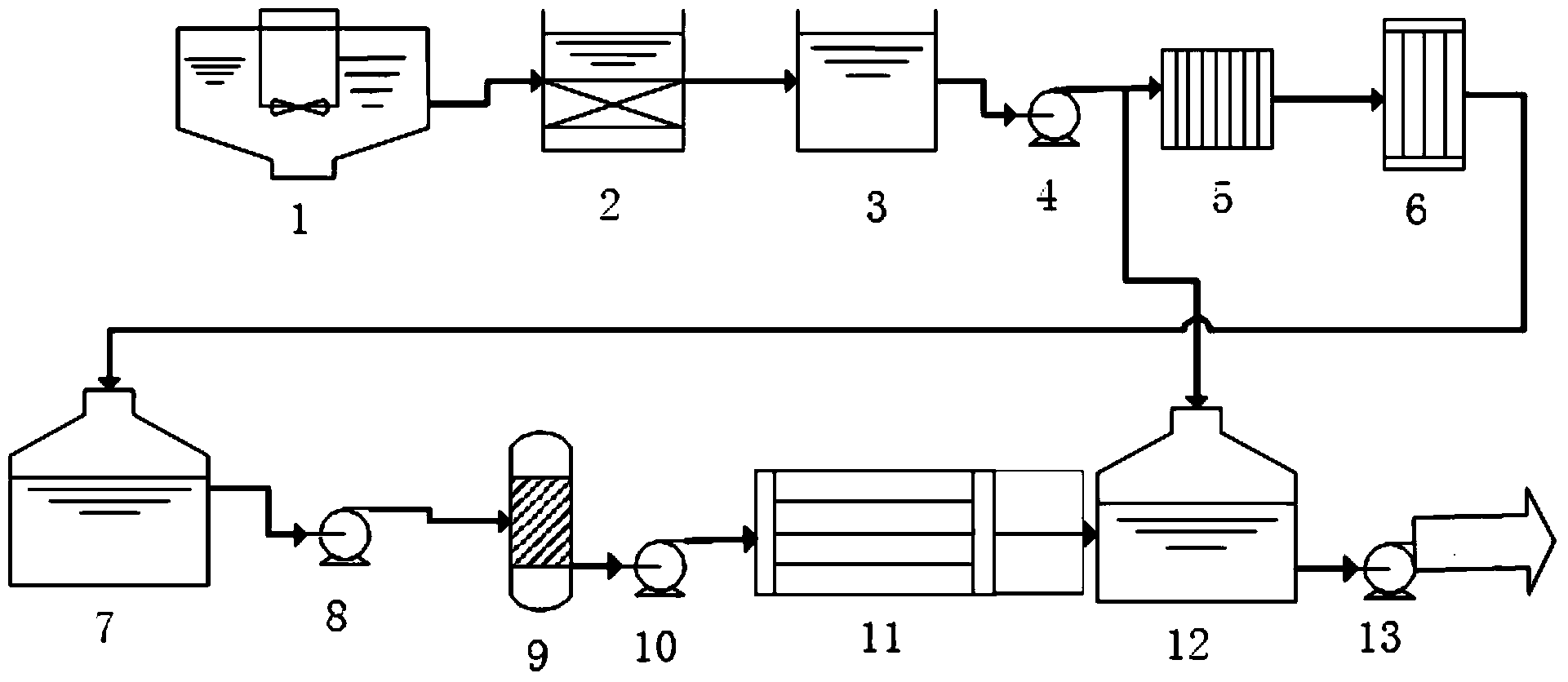

　　摘要附圖



　　權利要求書

　　1.一種具有反滲透工藝的污水處理系統，其特征在于：混凝澄清池(1)的出水口與變孔隙濾池(2)的入水口連接，變孔隙濾池(2)的出水口與中間池(3)的入水口連接，中間池(3)的出水口與提升泵(4)的一端連接，提升泵(4)的另一端分兩路分別與換熱器(5)的入水口以及產水箱(12)的入水口連接，換熱器(5)的出水口與超濾裝置(6)的入水口連接，超濾裝置(6)的出水口與超濾水箱(7)的入水口連接，超濾水箱(7)的出水口與保安過濾器(9)的入水口之間采用供水泵(8)連接，保安過濾器(9)的出水口與反滲透裝置(11)的入水口之間采用高壓泵(10)連接，反滲透裝置(11)的出水口與產水箱(12)的另一入水口連接，產水箱(12)的出水口與產水泵(13)連接; 所述的反滲透裝置(11)的內部橫向貫穿有一根水管(14)，反滲透裝置(11)的內部一端設有實心結構，實心結構的端面與反滲透膜組(15)的一端接觸，反滲透膜組(15)的另一端與反滲透裝置(11)的內壁之間采用彈簧(16)連接，反滲透裝置(11)的頂部設有取膜口(17)。

　　2.根據權利要求1所述的一種具有反滲透工藝的污水處理系統，其特征在于：所述的反滲透膜組(15)由若干張反滲透膜依次疊放而成。

　　3.根據權利要求1所述的一種具有反滲透工藝的污水處理系統，其特征在于：所述的取膜口(17)位于反滲透膜組(15)的上方。

　　說明書

　　一種具有反滲透工藝的污水處理系統

　　技術領域

　　本實用新型涉及污水處理技術領域，具體地說是一種具有反滲透工藝的污水處理系統。

　　背景技術

　　在進行達旗市政污水處理過程中，發現污水中總?cè)芙庑怨腆w含量較高，采用常規的處理方法和裝置，難以使處理過的污水達到標準。

　　因此，需要設計一種能夠用于總?cè)芙庑怨腆w含量較高的污水的處理系統。

　　發明內容

　　本實用新型的目的是克服現有技術的不足，提供了一種能夠用于總?cè)芙庑怨腆w含量較高的污水的處理系統。

　　為了達到上述目的，本實用新型是一種具有反滲透工藝的污水處理系統，其特征在于：混凝澄清池的出水口與變孔隙濾池的入水口連接，變孔隙濾池的出水口與中間池的入水口連接，中間池的出水口與提升泵的一端連接，提升泵的另一端分兩路分別與換熱器的入水口以及產水箱的入水口連接，換熱器的出水口與超濾裝置的入水口連接，超濾裝置的出水口與超濾水箱的入水口連接，超濾水箱的出水口與保安過濾器的入水口之間采用供水泵連接，保安過濾器的出水口與反滲透裝置的入水口之間采用高壓泵連接，反滲透裝置的出水口與產水箱的另一入水口連接，產水箱的出水口與產水泵連接。

　　所述的反滲透裝置的內部橫向貫穿有一根水管，反滲透裝置的內部一端設有實心結構，實心結構的端面與反滲透膜組的一端接觸，反滲透膜組的另一端與反滲透裝置的內壁之間采用彈簧連接，反滲透裝置的頂部設有取膜口。

　　所述的反滲透膜組由若干張反滲透膜依次疊放而成。

　　所述的取膜口位于反滲透膜組的上方。

　　本實用新型同現有技術相比，設計了污水處理設備，特別是反滲透裝置，使總?cè)芙庑怨腆w含量較高的污水在處理后，能夠符合標準。此外，反滲透裝置內設計了彈簧、反滲透模組和取膜口，便于將使用后失去功效的反滲透膜取出。
