申請日2015.07.14
公開(公告)日2015.12.23
IPC分類號C02F1/32
摘要
本實用新型為一種太陽能綜合利用光催化污水處理裝置，該裝置中漂浮負載物上負載有TiO2涂層板，一根進水管穿過負載有TiO2涂層板的漂浮負載物，并可在漂浮負載物上上下伸縮，進水管上端還設置有抽水泵，抽水泵上端設置有太陽能光伏板組件。本實用新型利用太陽能光活化光納米TiO2產生·OH降解水體中有機污染物;太陽能利用光伏發電帶動抽水機將污水泵到懸浮在污水池中的TiO2涂層板上，使水體中有機污染物與TiO2充分接觸并在轉動的過程中增加溶氧，加速·OH的產生而加快污染物的降解。本實用新型設備簡單，操作容易，效率高，使用壽命長，使用方式靈活，不受高負荷沖擊，不需要太陽以外的其他能量等特點，具有廣闊的應用前景。
權利要求書

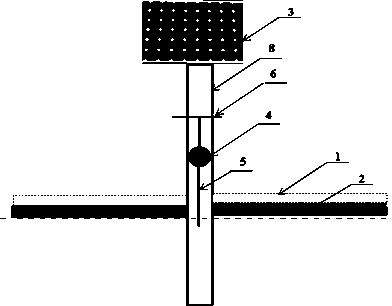

1.一種太陽能綜合利用光催化污水處理裝置，包括漂浮負載物(2)，支柱(8)，其特征在于，漂浮負載物(2)上負載有TiO2涂層板(1)，支柱(8)穿過負載有TiO2涂層板(1)的漂浮負載物(2)，并可在漂浮負載物(2)上上下伸縮，支柱(8)內設置有進水管(5)，進水管(5)深入漂浮負載物(2)以下。
2.根據權利要求1所述的太陽能綜合利用光催化污水處理裝置，其特征在于，進水管(5)中間還設置有抽水泵(4)，進水管(5)上端還設置有布水管(6)，布水管(6)為360度旋轉二噴頭，可在進水管(5)上部旋轉。
3.根據權利要求1所述的太陽能綜合利用光催化污水處理裝置，其特征在于，支柱(8)上端還設置有太陽能光伏板組件(3)。
4.根據權利要求1所述的太陽能綜合利用光催化污水處理裝置，其特征在于，TiO2涂層板(1)上還設置有多個隔條(7)，多個隔條(7)之間等距、交錯固定在TiO2涂層板(1)上。
說明書
一種太陽能綜合利用光催化污水處理裝置
技術領域
本實用新型涉及一種太陽能綜合利用光催化污水處理裝置，該裝置可有效降解水體中有機污染物。
背景技術
光催化氧化技術作為一種新型高效的污水處理技術，已經成為國內外研究的熱點，與傳統物化法相比，光催化氧化技術可將污水中的污染物徹底分解并礦化。納米TiO2以其無毒、光催化活性高、穩定性高、氧化能力強、能耗低、可重復使用等優點而成為最優良的光催化材料。
太陽能中的紫外光可激發納米TiO2產生·OH具有很強的氧化性。然而，由于現有的太陽能中光催化技術存在裝置復雜、易受時間限制、運行費用高等問題，使其一直能實現大規模的商業化應用。因此，設計合理的反應器，以提高對太陽能的利用率，在高效降解污染物的同時，又降低系統的成本，利用太陽能進行廢水處理研究，對于保護環境，實現可持續發展具有重要的意義。
發明內容
本實用新型所要解決的技術問題是提供一種太陽能綜合利用光催化降解污水處理裝置，可以充分利用太陽能，更加有效降解水體中的有機污染物。
為解決上述技術問題發明所采用的技術方案是：一種太陽能綜合利用光催化污水處理裝置，包括漂浮負載物，支柱，漂浮負載物上負載有TiO2涂層板，支柱穿過負載有TiO2涂層板的漂浮負載物，并可在漂浮負載物上上下伸縮，支柱內設置有進水管，進水管深入漂浮負載物以下。
進水管中間還設置有抽水泵，進水管上端還設置有布水管，布水管為360度旋轉二噴頭，可在進水管上部旋轉。支柱上端還設置有太陽能光伏板組件。
TiO2涂層板上還設置有多個隔條，多個隔條之間等距、交錯固定在TiO2涂層板上。
上述裝置利用太陽光中的紫外線激發TiO2涂層板產生·OH，對水中的有機污染物進行降解。
太陽能光伏板組件利用太陽光產生并儲存電能，驅動抽水設備將污水通過進水管，經布水管噴射至TiO2涂層板上。
進水管設備上設置水平旋轉布水管，垂直于進水管，平行于TiO2涂層板，采用小型水泵將水泵至TiO2涂層板上時，在水動力作用下自動旋轉，一方面增加水中的溶氧，促進·OH的產生，另一方面使污水在TiO2涂層板均勻分布，加速對污染物的降解;同時水產生沖力，使高濃度難降物不容易覆蓋在TiO2涂層上，增加催化降解效果。
而且上述方法裝置中，TiO2涂層板上設置多個隔條，增加污水在TiO2涂層板上的徑流路徑和導流，增加污水與TiO2涂層接觸時間，增加有機污染物的降解效率。
本實用新型方法取得了以下的技術效果：
采用上述方法時，本發明方法利用TiO2薄膜涂層懸浮于污水池中，利用太陽能紫外線激活產生HO·對污水中有機污染物降解;并且，太陽能光伏板組件利用太陽能發電，驅動小型抽水泵設備，將污水泵至TiO2涂層板上，使污水與TiO2薄膜接觸，對有機污染物進行降解;TiO2涂層板上增設隔條，增加污水在TiO2涂層板上的停留時間，提高有機污染物降解效率;進水管上設置水平旋轉布水管，在水動力作用下自由旋轉，使污水在TiO2涂層板上均勻分布，并且，水動力作用對TiO2涂層板上附著污染物進行沖刷，減少因?yàn)楦街稽c(diǎn)被占導致TiO2薄膜涂層效率降低情況。
