申請日2016.05.27

　　公開(公告)日2016.12.14

　　IPC分類號C02F9/14; C02F103/38

　　摘要

　　本實用新型公開了一種用于樹脂生產的廢水處理裝置，包括廢水收集儲存罐，反應釜，過濾器，微電解塔，勻質池，微生物處理設備，pH調節釜，固體樹脂收集池和控制閥;所述廢水收集儲存罐包括第一廢水收集儲存罐和第二廢水收集儲存罐，其中，第一廢水收集儲存罐接收酚醛摩爾比大于1的廢水，第二廢水收集儲存罐接收酚醛摩爾比小于1的廢水，第一廢水收集儲存罐、第二廢水收集儲存罐的輸出端與反應釜相連，連接管道上設置有若干個控制閥，控制閥為流量閥;所述反應釜下端設置有蒸汽管道，蒸汽管道上設有蒸汽閥門;本實用新型提高效率，保證充分混合反應，避免了單獨處理一種廢水補加甲醛的情況，縮短需保溫時間，降低企業成本。

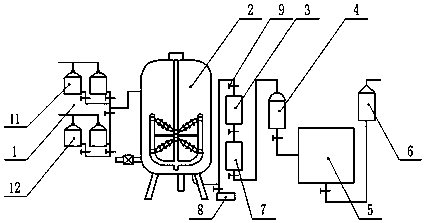

　　摘要附圖



　　權利要求書

　　1.一種用于樹脂生產的廢水處理裝置，包括廢水收集儲存罐(1)，反應釜(2)，過濾器(3)，微電解塔(4)，勻質池(5)，微生物處理設備(6)，pH調節釜(7)，固體樹脂收集池(8)和控制閥(9);其特征在于，所述廢水收集儲存罐(1)包括第一廢水收集儲存罐(11)和第二廢水收集儲存罐(12)，其中，第一廢水收集儲存罐(11)接收酚醛摩爾比大于1的廢水，第二廢水收集儲存罐(12)接收酚醛摩爾比小于1的廢水，第一廢水收集儲存罐(11)、第二廢水收集儲存罐(12)的輸出端與反應釜(2)相連，連接管道上設置有若干個控制閥(9)，控制閥(9)為流量閥;所述反應釜(2)下端設置有蒸汽管道(28)，蒸汽管道(28)上設有蒸汽閥門(29)，且反應釜(2)上端設置有蒸汽出口;所述反應釜(2)底部分別設有支腳(23)、出料管(26)和排污管(24);其中，出料管(26)分別連接固體樹脂收集池(8)和過濾器(3);在所述反應釜(2)內部設有攪拌軸(22)和攪拌裝置(27)，攪拌軸(22)設于反應釜(2)中心，攪拌軸(22)頂部驅動連接電機(21);所述攪拌裝置(27)包括加強桿(71)、攪拌槳(72)和旋轉槳(76);所述攪拌槳(72)為U型開口向上設置，在攪拌槳(72)底部為環形基座(73)，且環形基座(73)底部內側對稱設有安裝座(75);在攪拌槳(72)上方開口處也對稱設有安裝座(75);所述安裝座(75)固定連接設有旋轉槳(76)的一端，旋轉槳(76)的另一端通過連接件(74)與攪拌軸(22)固定連接，且旋轉槳(76)傾斜設置;所述攪拌槳(72)與攪拌軸(22)之間設有水平方向的加強桿(71);在旋轉槳(76)表面均布設有半圓形的攪拌凸起(77);所述過濾器(3)出口端連接pH調節釜(7)，pH調節釜(7)出口端連接微電解塔(4)，微電解塔(4)出口端連接勻質池(5)，且勻質池內部設有攪拌槳;所述勻質池(5)出口端與厭氧微生物處理設備(6)相連;所述反應釜(2)、微電解塔(4)內均設有pH探頭。

　　2.根據權利要求1所述的用于樹脂生產的廢水處理裝置，其特征在于，所述攪拌軸(22)頂部設有軸承組件。

　　3.根據權利要求1所述的用于樹脂生產的廢水處理裝置，其特征在于，所述電機(21)為雙向轉動電機。

　　說明書

　　一種用于樹脂生產的廢水處理裝置

　　技術領域

　　本實用新型涉及樹脂生產裝置，具體是一種用于樹脂生產的廢水處理裝置。

　　背景技術

　　酚醛樹脂廢水屬于高難度有機廢水，COD往往高達10萬甚至20萬�，F(xiàn)有的熱塑性酚醛樹脂工業化生產工藝具有多樣性，而相關廢水處理技術報道中，都較為單一的處理酚醛樹脂生產廢水，而酚醛摩爾比>1類型的廢水，廢水處理過程中都需要向水中添加甲醛，使酚醛摩爾比約為1，然后進行縮聚反應，這樣就使得廢水處理過程中額外添加了甲醛，增加了成本;同時，現有的相關廢水處理報道中，通常需要長時間進行保溫(90-100℃)，能耗成本隨之上升，效率隨之降低;而自2015年1月1日起實施的《中華人民共和國環境保護法》對環境保護提出了更為嚴格的要求，中小型企業如何才能達標排污將是一大難關。

　　發明內容

　　本實用新型的目的在于提供一種提高效率，充分混合反應，避免了單獨處理一種廢水補加甲醛的情況，降低企業成本用于樹脂生產的廢水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種用于樹脂生產的廢水處理裝置，包括廢水收集儲存罐，反應釜，過濾器，微電解塔，勻質池，微生物處理設備，pH調節釜，固體樹脂收集池和控制閥;所述廢水收集儲存罐包括第一廢水收集儲存罐和第二廢水收集儲存罐，其中，第一廢水收集儲存罐接收酚醛摩爾比大于1的廢水，第二廢水收集儲存罐接收酚醛摩爾比小于1的廢水，第一廢水收集儲存罐、第二廢水收集儲存罐的輸出端與反應釜相連，連接管道上設置有若干個控制閥，控制閥為流量閥;所述反應釜下端設置有蒸汽管道，蒸汽管道上設有蒸汽閥門，且反應釜上端設置有蒸汽出口;所述反應釜底部分別設有支腳、出料管和排污管;其中，出料管分別連接固體樹脂收集池和過濾器;在所述反應釜內部設有攪拌軸和攪拌裝置，攪拌軸設于反應釜中心，攪拌軸頂部驅動連接電機;所述攪拌裝置包括加強桿、攪拌槳和旋轉槳;所述攪拌槳為U型開口向上設置，在攪拌槳底部為環形基座，且環形基座底部內側對稱設有安裝座;在攪拌槳上方開口處也對稱設有安裝座;所述安裝座固定連接設有旋轉槳的一端，旋轉槳的另一端通過連接件與攪拌軸固定連接，且旋轉槳傾斜設置;所述攪拌槳與攪拌軸之間設有水平方向的加強桿;在旋轉槳表面均布設有半圓形的攪拌凸起;所述過濾器出口端連接pH調節釜，pH調節釜出口端連接微電解塔，微電解塔出口端連接勻質池，且勻質池內部設有攪拌槳;所述勻質池出口端與厭氧微生物處理設備相連;所述反應釜、微電解塔內均設有pH探頭。

　　進一步的：所述攪拌軸頂部設有軸承組件。

　　進一步的：所述電機為雙向轉動電機。

　　與現有技術相比，本實用新型的有益效果是：

　　1、本實用新型中，攪拌裝置保證物料充分混合，提高攪拌效率，避免旋轉槳易脫落的情況，通用性強，適于推廣;同時，加強桿保證縱向和橫向的攪拌力，提高整體強度，攪拌凸起進一步提高了攪拌效率、保證物料充分混合;

　　2、本實用新型根據實際生產情況，將兩種工藝的酚醛樹脂廢水分別存貯，綜合使用，避免了單獨處理一種廢水補加甲醛的情況，并且采用了過濾加微電解工藝，大縮短了縮聚所需保溫時間，提高工作效率，降低企業成本。
