申請日2016.05.27

　　公開(公告)日2016.12.07

　　IPC分類號C02F1/52; B01F13/02; B01F15/04; C02F101/20; C02F101/18; C02F103/16

　　摘要

　　一種基于含氰廢水綜合反應池的加藥裝置，在反應池上固定有支架，在支架上安裝有減速電機和多通路旋轉接頭;在旋轉接頭的旋轉端固定有支撐管，在支撐管內設有多根排液管，多根排液管分別與旋轉接頭的多個出液口相連，在支撐管上固定有多根支管，多根支管分別與多根排液管相連通，在支管上開設有多個排液孔;在反應池外設有多個儲液罐，多個儲液罐分別通過多根進液管與旋轉接頭的進液口相連，在支撐管外固定有帶輪，減速電機通過皮帶驅動支撐管旋轉。

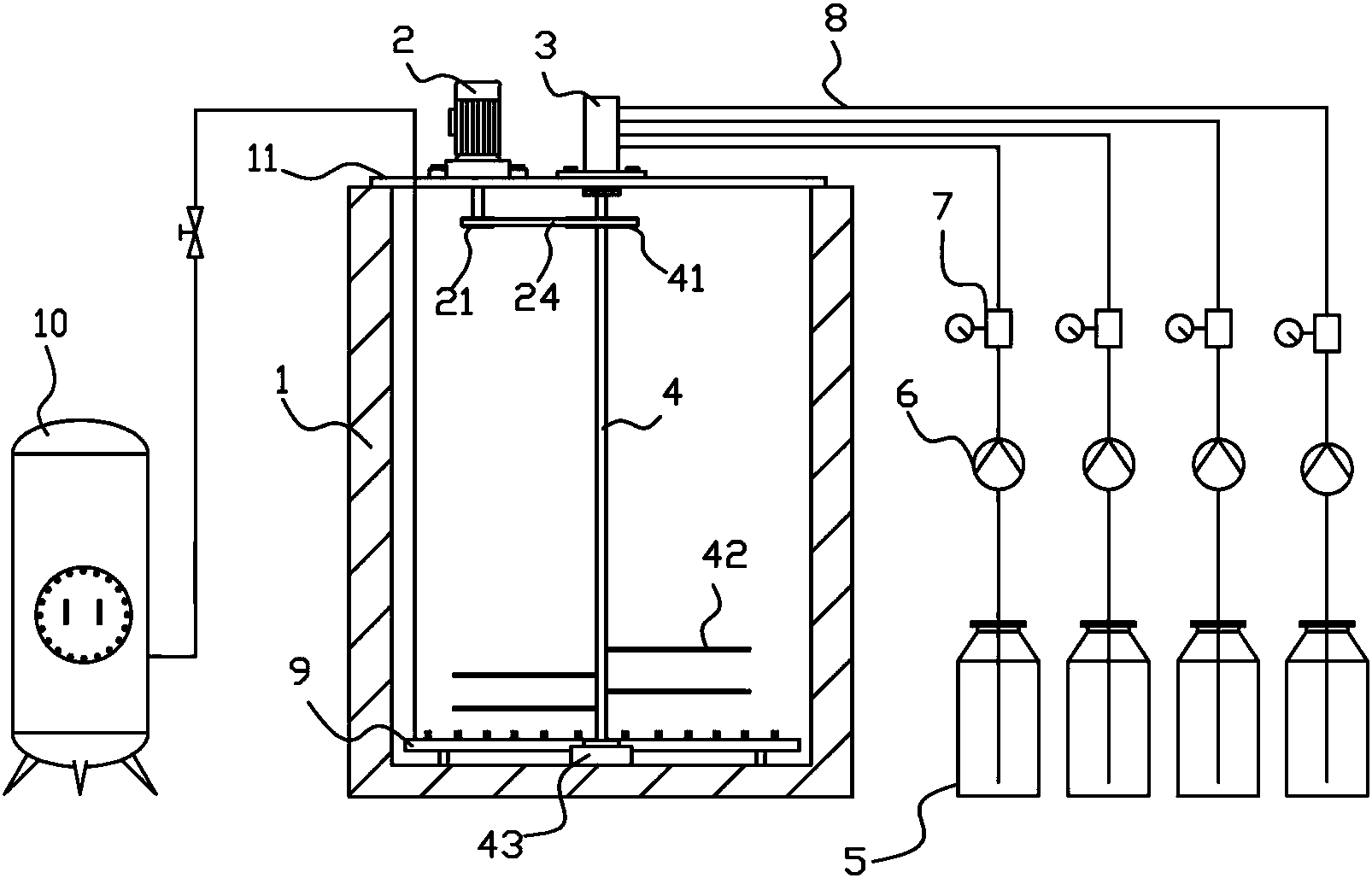

　　摘要附圖



　　權利要求書

　　1.一種基于含氰廢水綜合反應池的加藥裝置，在反應池(1)上固定有支架(11)，其特征在于：在支架(11)上安裝有減速電機(2)和多通路旋轉接頭(3);

　　所述多通路旋轉接頭(3)具有旋轉端(302)和靜止端(301)，旋轉接頭(3)的靜止端(301)固定在支架(11)上，在旋轉接頭(3)的靜止端(301)設有多個進液口(31)，在旋轉接頭(3)的旋轉端(302)設有多個出液口(32)，多個進液口(31)分別與多個出液口(32)相連通;

　　在旋轉接頭(3)的旋轉端(302)固定有支撐管(4)，在支撐管(4)內設有多根排液管(81)，多根排液管(81)分別與旋轉接頭(3)的多個出液口(32)相連，在支撐管(4)上固定有多根支管(42)，多根支管(42)分別與多根排液管(81)相連通，在支管(42)上開設有多個排液孔(421);

　　在反應池外設有多個儲液罐(5)，多個儲液罐(5)分別通過多根進液管(8)連接在旋轉接頭(3)的多個進液口(31)上，在進液管(8)上安裝有計量泵(6)和流量計(7);

　　在支撐管(4)外固定有帶輪(41)，減速電機(2)通過皮帶(24)驅動支撐管(4)旋轉。

　　2.根據權利要求1所述的一種基于含氰廢水綜合反應池的加藥裝置，其特征在于：在反應池(1)池底鋪設有曝氣管(9)，在反應池(1)外設有空氣瓶(10)，曝氣管(9)通過管道與空氣瓶(10)連通。

　　3.根據權利要求1所述的一種基于含氰廢水綜合反應池的加藥裝置，其特征在于：在反應池(1)池底固定有卡座(43)，在卡座(43)中部設有盲孔(432)，在支撐管(4)的下端部固定有定位柱(44)，定位柱(44)插入在盲孔(432)內。

　　說明書

　　一種基于含氰廢水綜合反應池的加藥裝置

　　技術領域

　　本實用新型涉及廢水處理技術領域，涉及一種基于含氰廢水綜合反應池的加藥裝置。

　　背景技術

　　電鍍車間排出的廢水含有氰化物，氰化物可以引起人畜急性中毒致死，低溶度長期作用也能造成慢性中毒，因此必須要對含氰廢水進行處理后才能排放，一般含氰廢水需要經過兩級反應池進行破氰，然后再將破氰后的廢水排入到綜合反應池，在綜合反應池中加入重金屬捕捉劑、絮凝劑、液酸和液堿來調節PH值和將廢水進行絮凝，然后綜合反應池的廢水排入到沉淀池進行沉淀，沉淀的污泥通過壓濾機制泥，清水通過清水池進一步的處理等步驟，其中的綜合反應池一般添加藥液是通過管道直排，在通過曝氣管或者攪拌桿對藥液進行攪拌融合，在添加時，藥液集中排放入在綜合反應池中的的一個區域，反應池中的廢水不能夠均勻反應;同時隨著綜合反應池水廢水不斷溢流，容易造成綜合反應池中含氰廢水未反應完全就進入到沉淀池。

　　發明內容

　　本實用新型要解決的技術問題是提供一種基于含氰廢水綜合反應池的加藥裝置，可以使添加的藥液能夠均勻充分的與反應池中的含氰廢水反應。

　　為了解決上述技術問題，本實用新型的技術方案為：一種基于含氰廢水綜合反應池的加藥裝置，在反應池上固定有支架，在支架上安裝有減速電機和多通路旋轉接頭;

　　所述多通路旋轉接頭具有旋轉端和靜止端，旋轉接頭的靜止端固定在支架上，在旋轉接頭的靜止端設有多個進液口，在旋轉接頭的旋轉端設有多個出液口，多個進液體口分別與多個出液口相連通;

　　在旋轉接頭的旋轉端固定有支撐管，在支撐管內設有多根排液管，多根排液管分別與旋轉接頭的多個出液口相連，在支撐管上固定有多根支管，多根支管分別與多根排液管相連通，在支管上開設有多個排液孔;

　　在反應池外設有多個儲液罐，多個儲液罐分別通過多根進液管與旋轉接頭的進液口相連，在進液管上安裝有計量泵和流量計;

　　在支撐管外固定有帶輪，減速電機通過皮帶驅動支撐管旋轉。

　　在反應池池底鋪設有曝氣管，在反應池外設有空氣瓶，曝氣管通過管道與空氣瓶連通。

　　在反應池池底固定有卡座，在卡座中部設有盲孔，在支撐管的下端部固定有定位柱，定位柱插入在盲孔內。

　　本實用新型的有益效果為：本實用新型是將各種藥液通過計量泵輸入到各根支管中，藥液再?gòu)母鞲�支管上的�?xì)孔中分化后排出，并且排出的同時會加以攪拌，使得藥液不會集中在綜合反應池的一個區域排放，使得藥液能夠充分的與綜合反應池中的廢水反應。
