申請日2016.05.05
公開(公告)日2016.11.30
IPC分類號C02F9/14; C02F101/16; C02F101/30
摘要

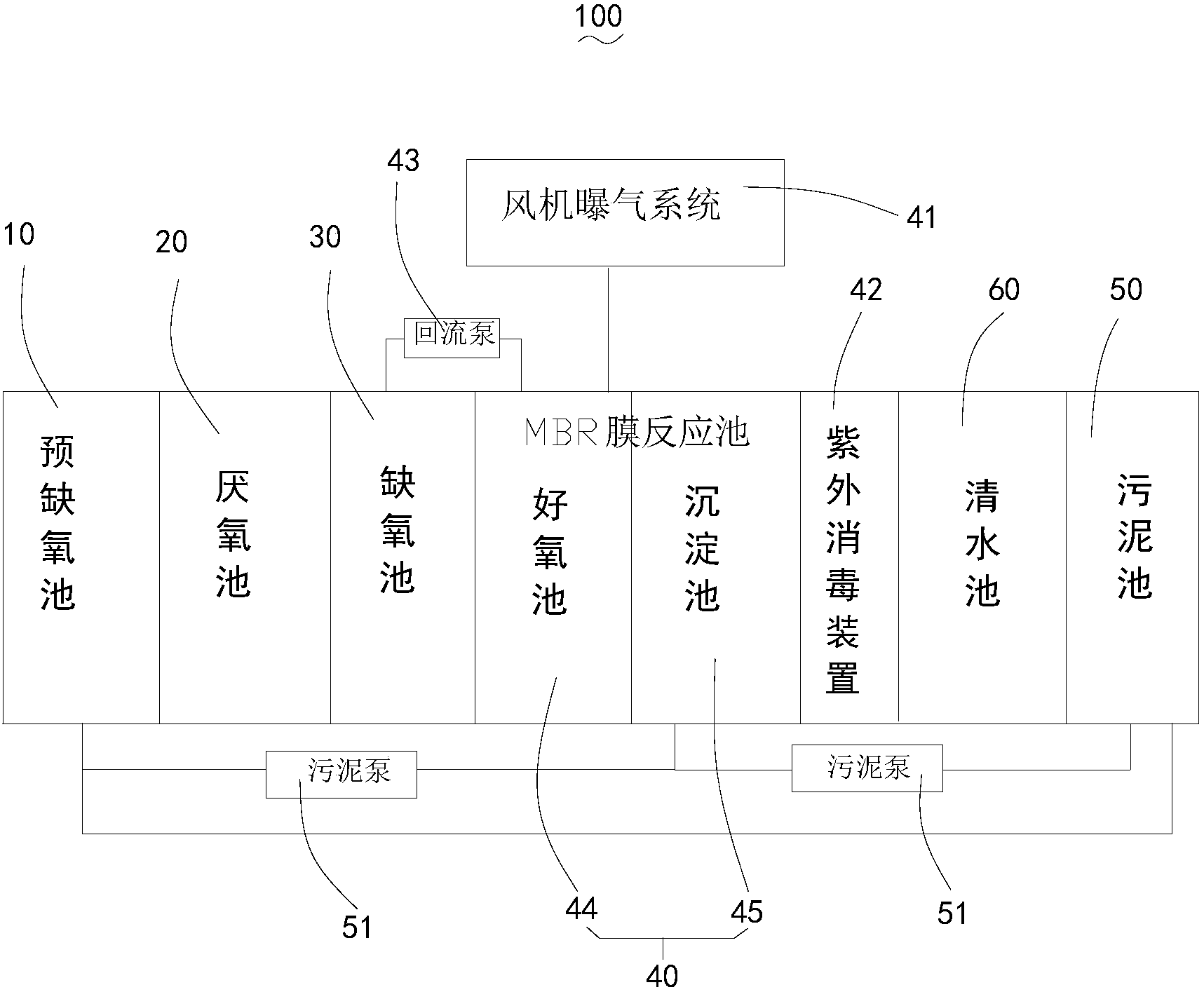

本實用新型公開了生活污水一體化處理裝置。該裝置包括預缺氧池;厭氧池，所述厭氧池的進水口與所述預缺氧池的出水口連通;缺氧池，所述缺氧池的進水口與所述厭氧池的出水口連通;MBR膜反應池，所述MBR膜反應池的進水口與所述缺氧池的出水口連通，所述MBR膜反應池與一風機曝氣系統連接，所述MBR膜反應池還通過回流泵與所述缺氧池連通，所述MBR膜反應池的污泥口分別與預缺氧池以及一污泥池通過污泥泵連通，所述MBR膜反應池的出水口與一紫外消毒裝置的入水口連通;所述污泥池的上部與所述預缺氧池連通;清水池，與所述紫外消毒裝置的出水口連通。本實用新型所述裝置，可同時去除氮和磷，且工藝簡便，占地面積小，成本低。
權利要求書
1.一種生活污水一體化處理裝置，其特征在于，包括：
預缺氧池，具有生活污水入口;
厭氧池，所述厭氧池的進水口與所述預缺氧池的出水口連通;
缺氧池，所述缺氧池的進水口與所述厭氧池的出水口連通;
MBR膜反應池，所述MBR膜反應池的進水口與所述缺氧池的出水口連通，所述MBR膜反應池與一風機曝氣系統連接，所述MBR膜反應池還通過回流泵與所述缺氧池連通，所述MBR膜反應池的污泥口分別與預缺氧池以及一污泥池通過污泥泵連通，所述MBR膜反應池的出水口與一紫外消毒裝置的入水口連通;所述污泥池的上部與所述預缺氧池連通;
清水池，與所述紫外消毒裝置的出水口連通。
2.根據權利要求1所述的生活污水一體化處理裝置，其特征在于：所述MBR膜反應池包括好氧池與沉淀池。
說明書
生活污水一體化處理裝置
技術領域
本實用新型涉及空氣除塵技術領域，具體涉及生活污水一體化處理裝置。
背景技術
長期以來,生活污水的二級生物處理多采用活性污泥法，包括SBR(sequencing batch reactor activated sludge process，即在同一反應池(器)中，按時間順序由進水、曝氣、沉淀、排水和待機五個基本工序組成的活性污泥污水處理方法)、氧化溝、AB(Adsorption Biodegradation，吸附-生物降解工藝)法等常見工藝�；钚晕勰喾ㄆ毡榇嬖谥嫉孛娣e大，基建費、運行費高，能耗大，管理較復雜，易出現污泥膨脹、污泥上浮等問題，且不能去除總氮、磷等無機營養物質。目前也有采用一體化設備來處理生活污水的，這樣的一體化設備雖然占地面積小，但是在工藝設計上存在問題，往往只有好氧處理，忽視了生活污水的脫氮除磷，處理出水很難穩定達標。
實用新型內容
基于此，本實用新型提供一種同時去除氮和磷，且工藝簡便，占地面積小，成本低的生活污水一體化處理裝置。
為了實現本實用新型的目的，本實用新型采用以下技術方案：
一種生活污水一體化處理裝置，其包括：
預缺氧池，具有生活污水入口;
厭氧池，所述厭氧池的進水口與所述預缺氧池的出水口連通;
缺氧池，所述缺氧池的進水口與所述厭氧池的出水口連通;
MBR膜反應池，所述MBR膜反應池的進水口與所述缺氧池的出水口連通，所述MBR膜反應池與一風機曝氣系統連接，所述MBR膜反應池還通過回流泵與所述缺氧池連通，所述MBR膜反應池的污泥口分別與預缺氧池以及一污泥池通過污泥泵連通，所述MBR膜反應池的出水口與一紫外消毒裝置的入水口連通;所述污泥池的上部與所述預缺氧池連通;
清水池，與所述紫外消毒裝置的出水口連通。
在其中一些實施例中，所述MBR膜反應池包括好氧池與沉淀池。
本實用新型所述的生活污水一體化處理裝置，包括預缺氧池、厭氧池、缺氧池、MBR膜反應池、清水池以及污泥池，預缺氧池先除去硝態氮，厭氧池講解有機物，再在缺氧池內再次除去硝態氮，最后在MBR膜反應池除去污水中的磷，其中MBR膜反應的污水回流至缺氧池反復除去硝態氮，這樣可以最大限度地除去生活污水中的氮和磷，以保證處理后的污水符合排放標準;該裝置全部流程一體化設置，占地面積小，成本低，且工藝也不復雜，操作簡單。
MBR膜反應池集好氧池、沉淀池于一體，減少了設備的占地面積，提高了系統的耐沖擊負荷能力，同時也極大提升了系統的固液分離能力。
