申請日2016.05.12

　　公開(公告)日2017.11.21

　　IPC分類號B05C11/10; B27D1/08

　　摘要

　　本發明公開了一種膠合板膠水處理裝置，包括擠壓板、高濃度膠水儲存?zhèn)}和純水儲存?zhèn)}，其特征在于：所述擠壓板安裝在擠壓板擋板的上方，所述擠壓板擋板的下方設置有擠出膠水儲存?zhèn)}，所述擠出膠水儲存?zhèn)}的內部下端中心位置處安裝有第二單向控制閥，所述膠水處理倉的內部中心位置處的下端安裝有電動機，所述膠水處理倉的右下方設置有膠水出料口。與現有技術相比，本發明的有益效果是：該膠合板膠水處理裝置結構科學合理加熱裝置對使用過的多余的膠水進行加熱處理，使其變液態，過濾網對其進行過濾處理，高濃度膠水儲存?zhèn)}和純水儲存?zhèn)}對其濃度進行調節，廢料重復利用從而大大的節約生產成本。

　　權利要求書

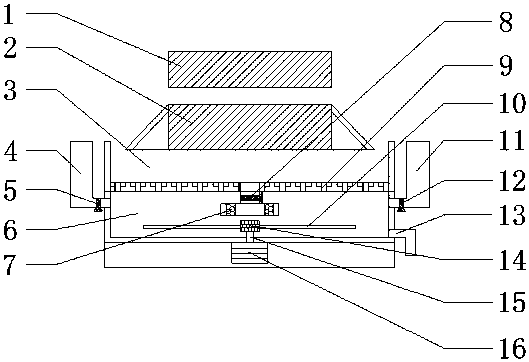

　　1.一種膠合板膠水處理裝置，包括擠壓板(1)、高濃度膠水儲存?zhèn)}(4)和純水儲存?zhèn)}(11)，其特征在于：所述擠壓板(1)安裝在擠壓板擋板(2)的上方，所述擠壓板擋板(2)的下方設置有擠出膠水儲存?zhèn)}(3)，且擠出膠水儲存?zhèn)}(3)的內部下端安裝有加熱裝置(9)，所述擠出膠水儲存?zhèn)}(3)的內部下端中心位置處安裝有第二單向控制閥(8)，所述第二單向控制閥(8)的下方設置有過濾網(7)，所述擠出膠水儲存?zhèn)}(3)的下方設置有膠水處理倉(6)，所述膠水處理倉(6)的內部中心位置處的下端安裝有電動機(16)，所述電動機的上方設置有旋轉軸承(15)，且電動機(16)與旋轉軸承(15)傳動連接，所述旋轉軸承(15)的上端安裝有攪拌棒固定座(14)，且攪拌棒固定座(14)上安裝有攪拌棒(10)，所述高濃度膠水儲存?zhèn)}(4)安裝在膠水處理倉(6)的左上方，且高濃度膠水儲存?zhèn)}(4)的內部設置有第一單向控制閥(5)，所述純水儲存?zhèn)}(11)安裝在膠水處理倉(6)的右上方，且純水儲存?zhèn)}(11)的內部設置有第三單向控制閥(12)，所述膠水處理倉(6)的右下方設置有膠水出料口(13)。

　　2.根據權利要求1所述的一種膠合板膠水處理裝置，其特征在于：所述膠水處理倉(6)為圓柱體結構。

　　3.根據權利要求1所述的一種膠合板膠水處理裝置，其特征在于：所述高濃度膠水儲存?zhèn)}(4)和純水儲存?zhèn)}(11)處于同一水平位置處。

　　4.根據權利要求1所述的一種膠合板膠水處理裝置，其特征在于：所述攪拌棒(10)共設置有三個，且三個攪拌棒(10)均勻安裝在攪拌棒固定座(14)上。

　　說明書

　　一種膠合板膠水處理裝置

　　技術領域

　　本發明涉及膠合板膠水處理裝置技術領域，具體為一種膠合板膠水處理裝置。

　　背景技術

　　膠合板是由木段旋切成單板或由木方刨切成薄木，再用膠粘劑膠合而成的三層或多層的板狀材料，通常用奇數層單板，并使相鄰層單板的纖維方向互相垂直膠合而成。

　　膠合板是家具常用材料之一，是一種人造板。一組單板通常按相鄰層木紋方向互相垂直組坯膠合而成，通常其表板和內層板對稱地配置在中心層或板芯的兩側。用涂膠后的單板按木紋方向縱橫交錯配成的板坯，在加熱或不加熱的條件下壓制而成。層數一般為奇數，少數也有偶數�？v橫方向的物理、機械性質差異較小。常用的有三合板、五合板等。膠合板能提高木材利用率，是節約木材的一個主要途徑。亦可供飛機、船舶、火車、汽車、建筑和包裝箱等作用材。

　　然而現有的膠合板膠水在使用過程中存在著一些不足之處，例如使用過的膠水直接作廢處理，這樣浪費原料，使得加工成本增加，而且現有的膠合板加工機器沒有對使用的膠水進行再次加工使用。

　　發明內容

　　本發明的目的在于提供一種膠合板膠水處理裝置，以解決上述背景技術中提出的使用過的膠水再次加工利用的問題。

　　為實現上述目的，本發明提供如下技術方案：一種膠合板膠水處理裝置，包括擠壓板、高濃度膠水儲存?zhèn)}和純水儲存?zhèn)}，其特征在于：所述擠壓板安裝在擠壓板擋板的上方，所述擠壓板擋板的下方設置有擠出膠水儲存?zhèn)}，且擠出膠水儲存?zhèn)}的內部下端安裝有加熱裝置，所述擠出膠水儲存?zhèn)}的內部下端中心位置處安裝有第二單向控制閥，所述第二單向控制閥的下方設置有過濾網，所述擠出膠水儲存?zhèn)}的下方設置有膠水處理倉，所述膠水處理倉的內部中心位置處的下端安裝有電動機，所述電動機的上方設置有旋轉軸承，且電動機與旋轉軸承傳動連接，所述旋轉軸承的上端安裝有攪拌棒固定座，且攪拌棒固定座上安裝有攪拌棒，所述高濃度膠水儲存?zhèn)}安裝在膠水處理倉的左上方，且高濃度膠水儲存?zhèn)}的內部設置有第一單向控制閥，所述純水儲存?zhèn)}安裝在膠水處理倉的右上方，且純水儲存?zhèn)}的內部設置有第三單向控制閥，所述膠水處理倉的右下方設置有膠水出料口。

　　優選的，所述膠水處理倉為圓柱體結構。

　　優選的，所述高濃度膠水儲存?zhèn)}和純水儲存?zhèn)}處于同一水平位置處。

　　優選的，所述攪拌棒共設置有三個，且三個攪拌棒均勻安裝在攪拌棒固定座上。

　　與現有技術相比，本發明的有益效果是：該膠合板膠水處理裝置，結構科學合理，使用安全方便，加熱裝置對使用過的多余的膠水進行加熱處理，使其變液態，過濾網對其進行過濾處理，再到膠水處理倉，高濃度膠水儲存?zhèn)}和純水儲存?zhèn)}對其濃度進行調節，攪拌棒對其進行混合和攪拌，從而得到可以再次使用的膠水，廢料重復利用從而大大的節約生產成本。
