申請日2016.05.12

　　公開(公告)日2017.02.01

　　IPC分類號C02F11/12

　　摘要

　　本實用新型提供了一種污泥快速脫水裝置，包括基座，用于布設在污泥處置場所的底部，所述基座為中空箱體式結構，其頂部開設有排水孔，所述排水孔設置有多個，分散間隔布設;所述每個排水孔均與基座內部連通，基座底部還設置有排水口，用于排水。本實用新型能夠有效便捷地對污泥脫水。

　　權利要求書

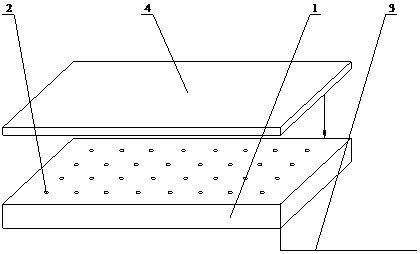

　　1.一種污泥快速脫水裝置，其特征在于：包括基座(1)，用于布設在污泥處置場所的底部，所述基座(1)為中空箱體式結構，其頂部開設有排水孔(2)，所述排水孔(2)設置有多個，分散間隔布設;所述排水孔(2)均與基座(1)內部連通，基座(1)底部還設置有排水口(3)，用于排水。

　　2.根據權利要求1所述的污泥快速脫水裝置，其特征在于：所述基座(1)內填充有吸水材料。

　　3.根據權利要求1所述的污泥快速脫水裝置，其特征在于：所述排水孔(2)每間隔10~40cm布置一個。

　　4.根據權利要求2所述的污泥快速脫水裝置，其特征在于：所述排水孔(2)每間隔15~20cm布置一個。

　　5.根據權利要求1~4任意一項所述的污泥快速脫水裝置，其特征在于：所述脫水裝置還包括有一層吸水層(4)所述吸水層(4)鋪設在基座(1)頂部。

　　6.根據權利要求5所述的污泥快速脫水裝置，其特征在于：所述吸水層(4)采用有機質材料制成。

　　7.根據權利要求6所述的污泥快速脫水裝置，其特征在于：所述吸水層(4)采用干燥的桔�；虻静輭褐贫�成。

　　8.根據權利要求1~4任意一項所述的污泥快速脫水裝置，其特征在于：所述排水孔(2)的孔徑為1~10cm。

　　9.根據權利要求8任意一項所述的污泥快速脫水裝置，其特征在于：所述排水孔(2)的孔徑為2~4cm。

　　說明書

　　污泥快速脫水裝置

　　技術領域

　　本實用新型涉及環保技術領域，特別是涉及一種污泥快速脫水裝置。

　　背景技術

　　隨著我國城鎮化水平不斷提高，污水處理設施建設得到了高速發展，為實現國家的減排目標和水環境改善，做出了巨大貢獻。但是污水廠的建設及運行伴隨產生了大量剩余污泥，由于我國污水廠在建設過程中，長期以來“重水輕泥”，因此這些污泥目前很難得到有效處置。除去上述污水處理廠產生的污泥外，目前造紙、制酒、食品加工等行業同樣也會產生大量污泥堆積;城市湖泊由于生活污水的排放和污染，也會沉積大量污泥，如不處理掉這些污泥，湖泊的環境治理和生態修復則無從談起。

　　目前我國約有80%的污泥未經穩定化處理，污泥中含有惡臭物質、病原體、持久性有機物等污染物從污水轉移到陸地，導致污染物進一步擴散，使得已經建成投運的大污水處理設施的環境減排效益大打折扣。據統計，處置方式中，土地填埋占63.0%、污泥好氧發酵+農用約占13.5%、污泥自然干化綜合利用占5.4%、污泥焚燒占1.8%、污泥露天堆放和外運各占1.8%和14.4%。

　　污泥的含水量較高，一般在80%左右，干化處理需要將其含水量降至20%左右的水平，無論采用機械脫水還是干燥脫水，都耗能極大，而且費時費力。采用發酵的方式處理污泥，并將其變?yōu)榱謽I(yè)用肥、農業用肥或者有機土壤等是目前對于污泥處理最適宜的方式。然而采用發酵處理污泥對含水量的要求也比較高，如何能夠?qū)ξ勰嘤行П憬莸拿撍�是目前的一大難題。

　　實用新型內容

　　本實用新型所要解決的技術問題就是針對現有技術中的污泥處理難以有效便捷地對污泥脫水的缺陷，提供一種污泥快速脫水裝置以解決上述問題。

　　為解決上述技術問題，本實用新型提供的一種污泥快速脫水裝置，包括基座，用于布設在污泥處置場所的底部，所述基座為中空箱體式結構，其頂部開設有排水孔，所述排水孔設置有多個，分散間隔布設;所述每個排水孔均與基座內部連通，基座底部還設置有排水口，用于排水。

　　在上述技術方案中，所述基座內填充有吸水材料。

　　在上述技術方案中，所述排水孔每間隔10~40cm布置一個。

　　在上述技術方案中，所述排水孔每間隔15~20cm布置一個。

　　在上述技術方案中，所述脫水裝置還包括有一層吸水層所述吸水層鋪設在基座頂部。

　　在上述技術方案中，所述吸水層采用有機質材料制成。

　　在上述技術方案中，所述吸水層采用干燥的桔�；虻静輭褐贫�成。

　　在上述技術方案中，所述排水孔的孔徑為1~10cm。

　　在上述技術方案中，所述排水孔的孔徑為2~4cm。

　　與現有技術相比，本實用新型的有益效果在于：設置中空基座，并布設在污泥處置場所底部，其上開設多個排水孔排水，這樣在污泥處理過程中不但能依靠自然揮發脫除水分，還能依靠重力沉降作用由底部排水，有效提高了脫水效率，而且便捷;同時設置了排水口排出污水，可以將脫除的污水排至相應處進行處理，避免了環境污染。
