申請日2016.05.12

　　公開(公告)日2016.11.09

　　IPC分類號G05B19/048

　　摘要

　　本實用新型公開了一種用于工業園區的廢水收集和水質監控系統，包括設置于中間廢水儲存池內并用于檢測水質的水質分析系統、用于控制中間廢水儲存池的輸入管路和輸出管路的通斷的電動閥門、以及中央控制系統;水質分析系統與中央控制系統相連并在檢測到水質超標時向中央控制系統發送超標信號，中央控制系統在收到超標信號后發出控制信號開啟或關閉中間廢水儲存池的輸入管路和\或輸出管路電動閥門。本實用新型能夠快速動態的檢測出企業排放的水質狀況，同時指導企業管理好廢水的排放;有效降低勞動強度、提高出了能力和效力，保證工業園區集中污水處理廠的正常穩定運行。

　　權利要求書

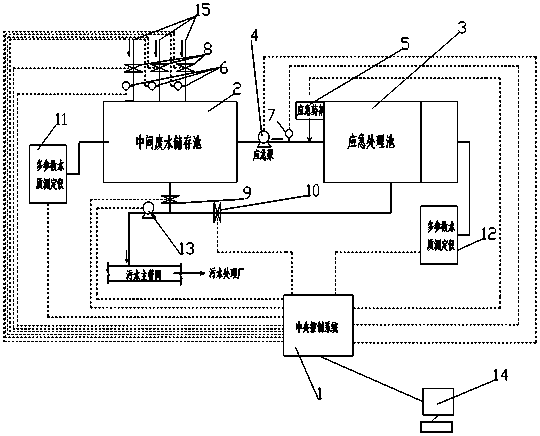

　　1.一種用于工業園區的廢水收集和水質監控系統，其特征在于，包括設置于中間廢水儲存池(2)內并用于檢測水質的水質分析系統、用于控制中間廢水儲存池(2)的輸入管路和輸出管路的通斷的電動閥門、以及中央控制系統(1);所述水質分析系統與所述中央控制系統(1)相連并在檢測到水質超標時向所述中央控制系統(1)發送超標信號，所述中央控制系統(1)在收到所述超標信號后發出控制信號開啟或關閉所述中間廢水儲存池(2)的輸入管路和\或輸出管路電動閥門。

　　2.根據權利要求1所述的用于工業園區的廢水收集和水質監控系統，其特征在于，所述系統還包括應急處理系統，所述應急處理系統包括應急處理池(3)，所述應急處理池(3)與所述中間廢水儲存池(2)通過設置有應急泵(4)的輸送管路相連，所述應急泵(4)與所述中央控制系統(1)相連。

　　3.根據權利要求2所述的用于工業園區的廢水收集和水質監控系統，其特征在于，所述應急處理系統還包括應急加藥裝置(5)，所述應急加藥裝置(5)與所述中央控制系統(1)相連。

　　4.根據權利要求2或3所述的用于工業園區的廢水收集和水質監控系統，其特征在于，所述廢水收集和水質監控系統還包括廢水計量系統，所述廢水計量系統包括：設置于工業園區內每個企業排污口的多個第一流量計(6)和設置于中間廢水儲存池(2)以及應急處理系統之間的輸送管路上的第二流量計(7)，所述多個第一流量計(6)和所述第二流量計(7)進行編號后分別與中央控制系統(1)相連。

　　5.根據權利要求2或3所述的用于工業園區的廢水收集和水質監控系統，其特征在于，用于控制中間廢水儲存池(2)的輸入管路和輸出管路的通斷的電動閥門包括：設置于企業排污管出口的第一電動閥門(8)、設置于中間廢水儲存池(2)與通往污水處理廠的污水輸送泵(13)之間的輸送管路上的第二電動閥門(9)、以及設置于應急處理系統與污水輸送泵(13)之間的輸送管路上的第三電動閥門(10)，所述第一電動閥門(8)、第二電動閥門(9)、以及第三電動閥門(10)均與所述中央控制系統(1)相連。

　　6.根據權利要求2或3所述的用于工業園區的廢水收集和水質監控系統，其特征在于，所述水質分析系統包括：安裝在中間廢水儲存池(2)內的第一多參數水質測定儀(11)和安裝在應急處理系統內的第二多參數水質測定儀(12)，所述第一多參數水質測定儀(11)和所述第二多參數水質測定儀(12)分別與中央控制系統(1)相連。

　　7.根據權利要求5所述的用于工業園區的廢水收集和水質監控系統，其特征在于，所述污水輸送泵(13)也與所述中央控制系統(1)相連。

　　8.根據權利要求6所述的用于工業園區的廢水收集和水質監控系統，其特征在于，所述中央控制系統(1)通過無線或者有線與上位機(14)相連接，所述上位機(14)通過通信網絡與用戶終端相連。

　　說明書

　　用于工業園區的廢水收集和水質監控系統

　　技術領域

　　本實用新型涉及廢水處理領域，尤其涉及用于工業園區的廢水收集和水質監控系統。

　　背景技術

　　隨著經濟的發展，各地區工業園區的設立也越來越多，園區內個企業的排放廢水水質情況也各不相同，通常工業園區內每個企業都設置有專門的廢水處理廠，每個企業在廠內對排放廢水進行預處理后再排入污水主管網送至工業園區污水處理廠進行集中處理。

　　目前工業園區污水處理集中處理時遇到的實際問題是：

　　1、由于各企業受產品或其他原因造成排放污染物的種類和濃度各不相同，工業園區污水處理廠進水水質不穩定，給生產運營造成一定影響。

　　2、由于工業園區通常排污企業多，規劃面積大，相應的監管難度也就增加了，因而經常有不誠信企業為了經濟利益偷排高濃度的廢水進入污水主管網，短時間對后端的工業園區污水處理廠造成高負荷沖擊，導致出水水質超標，嚴重時造成環境污染事故。而目前大多時候無法對這些不誠信企業的上述卑劣行為進行有效監控，因而難以對這些不誠信企業進行追究和懲處。因此需要開發一種智能化廢水收集和監控系統對工業園區企業排污情況進行監管。

　　實用新型內容

　　本實用新型目的在于提供一種用于工業園區的廢水收集和水質監控系統，以解決工業園區污水處理廠進水水質不穩定以及企業偷排超標廢水的技術問題。

　　為實現上述目的，本實用新型提供了一種用于工業園區的廢水收集和水質監控系統，包括設置于中間廢水儲存池內并用于檢測水質的水質分析系統、用于控制中間廢水儲存池的輸入管路和輸出管路的通斷的電動閥門、以及中央控制系統;水質分析系統與中央控制系統相連并在檢測到水質超標時向中央控制系統發送超標信號，中央控制系統在收到超標信號后發出控制信號開啟或關閉中間廢水儲存池的輸入管路和\或輸出管路電動閥門。

　　作為本實用新型的系統的進一步改進：

　　系統還包括應急處理系統，應急處理系統包括應急處理池，應急處理池與中間廢水儲存池通過設置有應急泵的輸送管路相連，應急泵與中央控制系統相連。

　　應急處理系統還包括應急加藥裝置，應急加藥裝置與中央控制系統相連。

　　廢水收集和水質監控系統還包括廢水計量系統，廢水計量系統包括：設置于工業園區內每個企業排污口的多個第一流量計和設置于中間廢水儲存池以及應急處理系統之間的輸送管路上的第二流量計，多個第一流量計和第二流量計進行編號后分別與中央控制系統相連。

　　用于控制中間廢水儲存池的輸入管路和輸出管路的通斷的電動閥門包括：設置于企業排污管出口的第一電動閥門、設置于中間廢水儲存池與通往污水處理廠的污水輸送泵之間的輸送管路上的第二電動閥門、以及設置于應急處理系統與污水輸送泵之間的輸送管路上的第三電動閥門，第一電動閥門、第二電動閥門、以及第三電動閥門均與中央控制系統相連。

　　水質分析系統包括：安裝在中間廢水儲存池內的第一多參數水質測定儀和安裝在應急處理系統內的第二多參數水質測定儀，第一多參數水質測定儀和第二多參數水質測定儀分別與中央控制系統相連。

　　污水輸送泵也與中央控制系統相連。

　　中央控制系統通過無線或者有線與上位機相連接，上位機通過通信網絡與用戶終端相連。

　　本實用新型具有以下有益效果：

　　本實用新型的用于工業園區的廢水收集和水質監控系統，能夠快速動態的檢測出企業排放的水質狀況，同時指導企業管理好廢水的排放;有效降低勞動強度、提高了處理能力和效力，保證工業園區集中污水處理廠的正常穩定運行。

　　除了上面所描述的目的、特征和優點之外，本實用新型還有其它的目的、特征和優點。下面將參照附圖，對本實用新型作進一步詳細的說明。
