申請日2016.05.12

　　公開(公告)日2016.09.21

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種新型高效工業用污水處理器，其結構包括檢修口、進水口、圓筒頂蓋、排污口、底座、凈水出口、圓筒殼體、廢氣出口、遮雨蓋、消聲箱、高壓漩渦風機、生物濾層、提升式曝氣裝置、引流槽以及凈氣罐;所述檢修口與所述圓筒殼體連接，所述檢修口、圓筒頂蓋、底座、凈水出口、廢氣出口、消聲箱與所述圓筒殼體連接，所述進水口、排污口與所述圓筒頂蓋連接，所述高壓漩渦風機、生物濾層、提升式曝氣裝置、引流槽、凈氣罐設于所述圓筒殼體內部，所述遮雨蓋與所述消聲箱連接，所述提升式曝氣裝置與所述消聲箱連接，所述提升式曝氣裝置設于所述凈氣罐內部，所述高壓漩渦風機設于所述消聲箱內部。

　　權利要求書

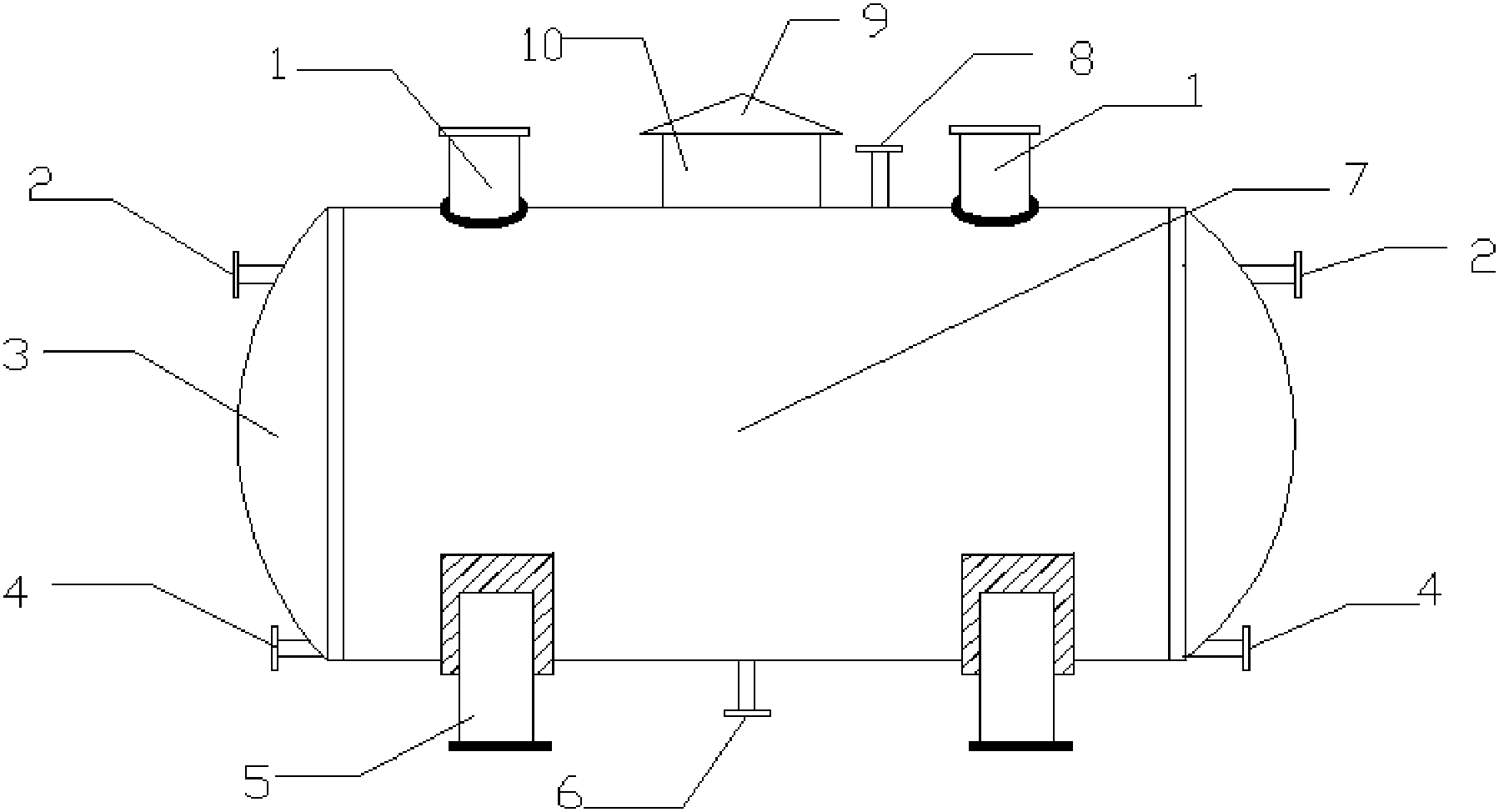

　　1.一種新型高效工業用污水處理器，其特征在于：其結構包括檢修口(1)、進水口(2)、圓筒頂蓋(3)、排污口(4)、底座(5)、凈水出口(6)、圓筒殼體(7)、廢氣出口(8)、遮雨蓋(9)、消聲箱(10)、高壓漩渦風機(11)、生物濾層(12)、提升式曝氣裝置(13)、引流槽(14)以及凈氣罐(15);所述檢修口(1)與所述圓筒殼體(7)連接，所述檢修口(1)、圓筒頂蓋(3)、底座(5)、凈水出口(6)、廢氣出口(8)、消聲箱(10)與所述圓筒殼體(7)連接，所述進水口(2)、排污口(4)與所述圓筒頂蓋(3)連接，所述高壓漩渦風機(11)、生物濾層(12)、提升式曝氣裝置(13)、引流槽(14)、凈氣罐(15)設于所述圓筒殼體(7)內部，所述遮雨蓋(9)與所述消聲箱(10)連接，所述提升式曝氣裝置(13)與所述消聲箱(10)連接，所述提升式曝氣裝置(13)設于所述凈氣罐(15)內部，所述高壓漩渦風機(11)設于所述消聲箱(10)內部。

　　2.根據權利要求1所述一種新型高效工業用污水處理器，其特征在于：所述進水口(2)與所述生物濾層(12)上端連接，所述排污口(4)與所述生物濾層(12)底部連接。

　　3.根據權利要求1所述一種新型高效工業用污水處理器，其特征在于：所述凈水出口(6)、廢氣出口(8)與所述凈氣罐(15)連接，所述凈水出口(6)通過所述引流槽(14)與所述凈氣罐(15)連接。

　　4.根據權利要求1所述一種新型高效工業用污水處理器，其特征在于：所述檢修口(1)、底座(5)通過焊接方式與所述圓筒殼體(7)連接。

　　5.根據權利要求1所述一種新型高效工業用污水處理器，其特征在于：所述遮雨蓋(9)通過鉸鏈活動設置于所述消聲箱(10)上方。

　　6.根據權利要求1所述一種新型高效工業用污水處理器，其特征在于：所述提升式曝氣裝置(13)通過電線與所述高壓漩渦風機(11)連接。

　　說明書

　　一種新型高效工業用污水處理器

　　技術領域

　　本實用新型涉及工業設備領域，尤其涉及一種工業污水處理器。

　　背景技術

　　污水處理設備能有效處理城區的生活污水，工業廢水等，避免污水及污染物直接流入水域，對改善生態環境、提升城市品位和促進經濟發展具有重要意義。

　　現有公開技術申請?zhí)枮椋篊N201320143389.6的一種工業污水處理器，包括殼體，所述殼體內設有生物濾池和沉降池，所述生物濾池與沉降池之間通過導流管連通，所述導流管上連接有水泵，所述沉降池內設有污泥泵，所述生物濾池內間隔設有多層濾池填料層，每層濾池填料層底部設有格柵，所述生物濾池頂端設有出水口，所述沉降池頂端設有污水進口，所述沉降池上部設有噴淋裝置，所述噴淋裝置與殼體外部的加藥管連通，所述噴淋裝置與加藥管之間設有調節裝置。本實用新型的優點是：結構設計合理，操作方便，沉降池上部增加的噴淋裝置，通過加藥管往噴淋裝置內加入藥物，通過藥物將沉降池內的污物進行分解，分解完成后再經過生物濾池內進行過濾，實現了整個過程;但該污水處理器的污水處理量較小，工作效率較低，且該污水處理器僅能處理污水中的液體物質，其中的廢氣無法進行處理。

　　實用新型內容

　　針對上述問題，本實用新型提供了一種新型高效工業用污水處理器，解決了該污水處理器的污水處理量較小，工作效率較低，且該污水處理器僅能處理污水中的液體物質，其中的廢氣無法進行處理的問題。

　　為解決上述技術問題，本實用新型所采用的技術方案是：一種新型高效工業用污水處理器，其結構包括檢修口、進水口、圓筒頂蓋、排污口、底座、凈水出口、圓筒殼體、廢氣出口、遮雨蓋、消聲箱、高壓漩渦風機、生物濾層、提升式曝氣裝置、引流槽以及凈氣罐;所述檢修口與所述圓筒殼體連接，所述檢修口、圓筒頂蓋、底座、凈水出口、廢氣出口、消聲箱與所述圓筒殼體連接，所述進水口、排污口與所述圓筒頂蓋連接，所述高壓漩渦風機、生物濾層、提升式曝氣裝置、引流槽、凈氣罐設于所述圓筒殼體內部，所述遮雨蓋與所述消聲箱連接，所述提升式曝氣裝置與所述消聲箱連接，所述提升式曝氣裝置設于所述凈氣罐內部，所述高壓漩渦風機設于所述消聲箱內部。

　　進一步的，所述進水口與所述生物濾層上端連接，所述排污口與所述生物濾層底部連接。

　　進一步的，所述凈水出口、廢氣出口與所述凈氣罐連接，所述凈水出口通過所述引流槽與所述凈氣罐連接。

　　進一步的，所述檢修口、底座通過焊接方式與所述圓筒殼體連接。

　　進一步的，所述遮雨蓋通過鉸鏈活動設置于所述消聲箱上方。

　　進一步的，所述提升式曝氣裝置通過電線與所述高壓漩渦風機連接。

　　由上述對本實用新型結構的描述可知，和現有技術相比，本實用新型具有如下優點：

　　本實用新型他通過遮雨蓋通過鉸鏈活動設置于消聲箱上方，解決了下雨天雨水進入消聲箱內部易腐蝕高壓漩渦風機的問題，通過在圓筒殼體左右內部各設置一個生物濾層，加強了污水處理器的工作量，提高了工作效率，通過提升式曝氣裝置通過電線與高壓漩渦風機連接，實現了在處理污水中的液體物質時同時處理廢氣的功能。
