申請日2016.05.12

　　公開(公告)日2016.09.21

　　IPC分類號C02F9/04

　　摘要

　　本實用新型涉及火力發電領域，并公開了一種用于火力發電機組的廢水處理系統和一種火力發電機組，所述廢水處理系統包括具有第一廢水泵(2a)的脫硫廢水排放系統和具有第二廢水泵(2b)的灰渣水閉式循環系統，所述廢水處理系統還包括中和反應池，該中和反應池分別與所述第一廢水泵(2a)和所述第二廢水泵(2b)流體連接，以便接收來自于所述脫硫廢水排放系統和所述灰渣水閉式循環系統中的廢水。本實用新型的用于火力發電機組的廢水處理系統能夠綜合處理脫硫廢水處理系統和灰渣水閉式循環系統中的廢水。

　　權利要求書

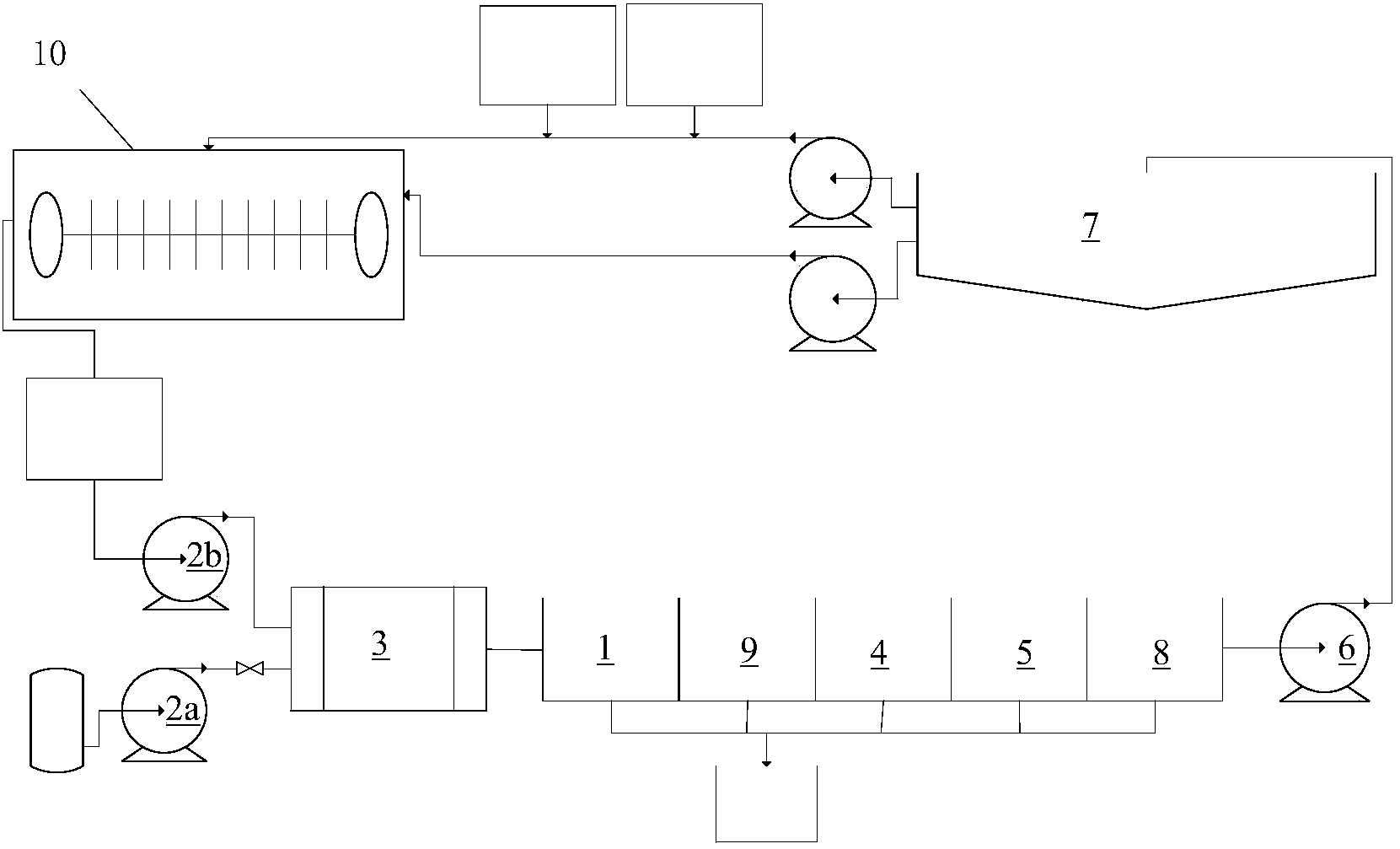

　　1.一種用于火力發電機組的廢水處理系統，其特征在于，所述廢水處理系統包括具有第一廢水泵(2a)的脫硫廢水排放系統和具有第二廢水泵(2b)的灰渣水閉式循環系統，所述廢水處理系統還包括中和反應池，該中和反應池分別與所述第一廢水泵(2a)和所述第二廢水泵(2b)流體連接，以便接收來自于所述脫硫廢水排放系統和所述灰渣水閉式循環系統中的廢水。

　　2.根據權利要求1所述的廢水處理系統，其特征在于，所述灰渣水閉式循環系統包括第一沉淀池，所述中和反應池為所述第一沉淀池。

　　3.根據權利要求1所述的廢水處理系統，其特征在于，所述中和反應池為化學處理池(3)，所述廢水處理系統還包括第二沉淀池(1)，所述第二沉淀池(1)與所述化學處理池(3)流體連接以便接收來自于所述化學處理池(3)的廢水。

　　4.根據權利要求3所述的廢水處理系統，其特征在于，所述廢水處理系統還包括過濾池(4)，該過濾池(4)與所述第二沉淀池(1)流體連接以便接收來自于所述第二沉淀池(1)的廢水。

　　5.根據權利要求4所述的廢水處理系統，其特征在于，所述廢水處理系統還包括凈化池(5)，該凈化池(5)與所述過濾池(4)流體連接以便接收來自于所述過濾池(4)的廢水。

　　6.根據權利要求5所述的廢水處理系統，其特征在于，所述灰渣水閉式循環系統包括清水池(7)，所述廢水處理系統還包括用于將所述凈化池(5)內的水泵送至所述清水池(7)的回水泵(6)。

　　7.根據權利要求6所述的廢水處理系統，其特征在于，所述廢水處理系統還包括回水池(8)，該回水池(8)流體連接于所述回水泵(6)與所述凈化池(5)之間，以便接收并儲存來自于凈化池(5)的廢水。

　　8.根據權利要求3所述的廢水處理系統，其特征在于，所述廢水處理系統還包括設置于所述化學處理池(3)中的酸堿度計以及設置于所述化學處理池(3)底部的脫泥機。

　　9.根據權利要求4所述的廢水處理系統，其特征在于，所述廢水處理系統還包括用于添加酸性或者堿性藥物的加藥池(9)，該加藥池(9)流體連接于所述第二沉淀池(1)和所述過濾池(4)之間。

　　10.一種火力發電機組，其特征在于，所述火力發電機組包括根據權利要求1至9中任意一項所述的用于火力發電機組的廢水處理系統。

　　說明書

　　用于火力發電機組的廢水處理系統及火力發電機組

　　技術領域

　　本實用新型涉及火力發電領域，具體地，涉及一種用于火力發電機組的廢水處理系統。此外，本實用新型還涉及一種火力發電機組。

　　背景技術

　　火力發電是利用可燃物燃燒時產生的熱能，通過發電動力裝置轉換成電能的一種發電方式，而火力發電機組則是這種發電方式的具體執行載體。

　　目前的火力發電機組一般包括兩種相對獨立運行的脫硫廢水處理系統和灰渣水閉式循環系統。脫硫廢水處理系統主要處理脫硫廢水中的氟離子、氯離子、重金屬離子和懸浮雜質等;灰渣水閉式循環系統將含有大量懸浮物的灰渣水沉淀處理后循環利用，降低系統水耗。脫硫廢水呈酸性，PH值約為4，脫硫廢水的流量為8-16T/H;灰渣水為堿性，PH值12-13，灰渣水的流量約為200T/H。實際應用中，絕大部分脫硫廢水處理系統的處理工藝不理想，脫硫系統因氯離子等濃度較高，對系統內部的金屬材質的部件造成嚴重腐蝕，并極易導致泄漏;另外，灰渣水閉式循環處理系統中由于水質呈堿性(PH高達12-13)，系統內部的金屬輸送管道結垢嚴重且難以清除，對系統的安全運行構成威脅。

　　有鑒于此，需要提供一種能夠綜合處理脫硫廢水處理系統和灰渣水閉式循環系統中的廢水的用于火力發電機組的廢水處理系統。

　　實用新型內容

　　本實用新型所要解決的技術問題是需要提供一種能夠綜合處理脫硫廢水處理系統和灰渣水閉式循環系統中的廢水的用于火力發電機組的廢水處理系統。

　　本實用新型所要解決的另一個技術問題是需要提供一種能夠綜合處理脫硫廢水處理系統和灰渣水閉式循環系統中的廢水的火力發電機組。

　　為了解決上述技術問題，本實用新型提供一種用于火力發電機組的廢水處理系統，所述廢水處理系統包括具有第一廢水泵的脫硫廢水排放系統和具有第二廢水泵的灰渣水閉式循環系統，所述廢水處理系統還包括中和反應池，該中和反應池分別與所述第一廢水泵和所述第二廢水泵流體連接，以便接收來自于所述脫硫廢水排放系統和所述灰渣水閉式循環系統中的廢水。

　　優選地，所述灰渣水閉式循環系統包括第一沉淀池，所述中和反應池為所述第一沉淀池。

　　優選地，所述中和反應池為化學處理池，所述廢水處理系統還包括第二沉淀池，所述第二沉淀池與所述化學處理池流體連接以便接收來自于所述化學處理池的廢水。

　　優選地，所述廢水處理系統還包括過濾池，該過濾池與所述第二沉淀池流體連接以便接收來自于所述第二沉淀池的廢水。

　　優選地，所述廢水處理系統還包括凈化池，該凈化池與所述過濾池流體連接以便接收來自于所述過濾池的廢水。

　　優選地，所述灰渣水閉式循環系統包括清水池，所述廢水處理系統還包括用于將所述凈化池內的水泵送至所述清水池的回水泵。

　　優選地，所述廢水處理系統還包括回水池，該回水池流體連接于所述回水泵與所述凈化池之間，以便接收并儲存來自于凈化池的廢水。

　　優選地，所述廢水處理系統還包括設置于所述化學處理池中的酸堿度計以及設置于所述化學處理池底部的脫泥機。

　　優選地，所述廢水處理系統還包括用于添加酸性或者堿性藥物的加藥池，該加藥池流體連接于所述第二沉淀池和所述過濾池之間。

　　此外，本實用新型還提供一種火力發電機組，該火力發電機組包括本實用新型所述的用于火力發電機組的廢水處理系統。

　　通過上述技術方案，本實用新型的用于火力發電機組的廢水處理系統能夠?qū)⒊仕嵝缘拿摿驈U水排放系統中的廢水和呈堿性的灰渣水閉式循環系統中的廢水在中和反應池中進行酸堿中和反應，由此將脫硫廢水處理系統和灰渣水閉式循環系統中的廢水綜合處理，并降低火力發電機組的廢水處理成本。此外，本實用新型的火力發電機組由于包括本實用新型所述的廢水處理系統，因此其同樣具有以上優點。

　　本實用新型的其它特征和優點將在隨后的具體實施方式部分予以詳細說明。
