申請日2016.05.12

　　公開(公告)日2016.09.21

　　IPC分類號B65F3/14

　　摘要

　　本實用新型公開了一種壓縮式垃圾車污水箱密封門裝置，包括密封門機構、鎖緊機構、鎖緊機構安裝座，所述密封門機構包括密封門、門安裝座、門壓桿、密封墊;所述鎖緊機構包括手柄、壓緊桿、調節螺母、壓桿、鎖緊安裝座;所述鎖緊機構還包括連扳和轉軸，所述轉軸包括連扳轉軸和壓緊桿轉軸，所述手柄通過連扳和連扳轉軸連接鎖緊安裝座，所述壓緊桿通過壓緊桿轉軸連接鎖緊安裝座;所述鎖緊機構安裝座固設在污水箱口旁。

　　權利要求書

　　1.一種壓縮式垃圾車污水箱密封門裝置，其特征在于：包括密封門機構、鎖緊機構、鎖緊機構安裝座，所述密封門機構包括密封門、門安裝座、門壓桿、密封墊，所述密封門通過門軸與門壓桿連接，所述門壓桿通過桿軸與門安裝座連接，所述密封墊嵌裝在密封門上;所述鎖緊機構包括手柄、壓緊桿、調節螺母、壓桿、鎖緊安裝座，所述鎖緊安裝座安裝在鎖緊機構安裝座上，所述手柄與壓緊桿鉸接，所述壓緊桿設有滑槽，壓桿安裝在壓緊桿滑槽內并通過調節螺母固定。

　　2.根據權利要求1所述的壓縮式垃圾車污水箱密封門裝置，其特征在于：所述鎖緊機構還包括連扳和轉軸，所述轉軸包括連扳轉軸和壓緊桿轉軸。

　　3.根據權利要求1所述的壓縮式垃圾車污水箱密封門裝置，其特征在于：所述手柄通過連扳和連扳轉軸連接鎖緊安裝座。

　　4.根據權利要求1所述的壓縮式垃圾車污水箱密封門裝置，其特征在于：所述壓緊桿通過壓緊桿轉軸連接鎖緊安裝座。

　　5.根據權利要求1所述的壓縮式垃圾車污水箱密封門裝置，其特征在于：所述鎖緊機構安裝座固設在污水箱口旁。

　　說明書

　　壓縮式垃圾車污水箱密封門裝置

　　技術領域

　　本實用新型屬于垃圾車車輛技術領域，具體涉及一種壓縮式垃圾車污水箱密封門裝置。

　　背景技術

　　傳統的壓縮式垃圾車污水箱清污門密封鎖緊形式為掛鉤自鎖結構，通過布置在轉角處的鎖緊掛鉤拉緊清污門進而壓縮密封膠條并鎖定。這種密封鎖緊結構的缺點是：清污門只能布置安裝在污水箱轉角附近，并只能從轉角處打開清污門，而有些車輛因結構限制無法布置清污門或因清污門位置不好造成開關門操作不方便。

　　發明內容

　　為了克服現有技術領域存在的上述缺陷，本實用新型的目的在于，提供一種結構簡單、密封可靠、方便快捷的壓縮式垃圾車污水箱密封門裝置，采用新型鎖緊機構與密封門機構配合的形式，實現壓縮式垃圾車污水箱快速關門并鎖緊密封的功能。

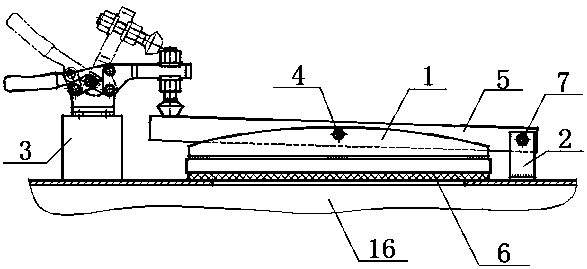

　　本實用新型提供的壓縮式垃圾車污水箱密封門裝置，包括密封門機構、鎖緊機構、鎖緊機構安裝座，所述密封門機構包括密封門、門安裝座、門壓桿、密封墊，所述密封門通過門軸與門壓桿連接，所述門壓桿通過桿軸與門安裝座連接，所述密封墊嵌裝在密封門上;所述鎖緊機構包括手柄、壓緊桿、調節螺母、壓桿、鎖緊安裝座，所述鎖緊安裝座安裝在鎖緊機構安裝座上，所述手柄與壓緊桿鉸接，所述壓緊桿設有滑槽，壓桿安裝在壓緊桿滑槽內并通過調節螺母固定;所述鎖緊機構還包括連扳和轉軸，所述轉軸包括連扳轉軸和壓緊桿轉軸，所述手柄通過連扳和連扳轉軸連接鎖緊安裝座，所述壓緊桿通過壓緊桿轉軸連接鎖緊安裝座;所述鎖緊機構安裝座固設在污水箱口旁。

　　本實用新型提供的壓縮式垃圾車污水箱密封門裝置，結構簡單，操作方便，其有益效果在于，可通過門軸實現密封門的自適應定位，保證密封門與污水箱面的緊密貼合，通過調節螺母和壓緊桿的滑槽，使壓桿上下、左右位置可調，提高了裝置的適應范圍，有效地消除了安裝誤差、加工誤差的影響，適合各種污水箱加裝。
