申請日2016.04.29

　　公開(公告)日2016.09.14

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種洗車污水凈化裝置，包括一個前凈化桶和一個后凈化桶，前凈化桶的側壁上設置有污水入口和過渡管前端連接口，過渡管前端連接口低于污水入口，后凈化桶的側壁上設置有清水出口和過渡管后端連接口，過渡管后端連接口低于清水出口，前凈化桶和后凈化桶之間通過一根過渡管相連通，該過渡管的兩端分別與過渡管前端連接口和過渡管后端連接口密封對接，所述污水入口與前凈化桶頂部之間的距離不小于5厘米，清水出口與后凈化桶頂部之間的距離不小于3厘米，當前凈化桶內的水位高于過渡管之后，污水只能通過液面以下的過渡管流入后凈化桶，這樣，漂浮在前凈化桶內液面上的泡沫就不會進入后凈化桶，從而達到去除泡沫的技術目標。

　　權利要求書

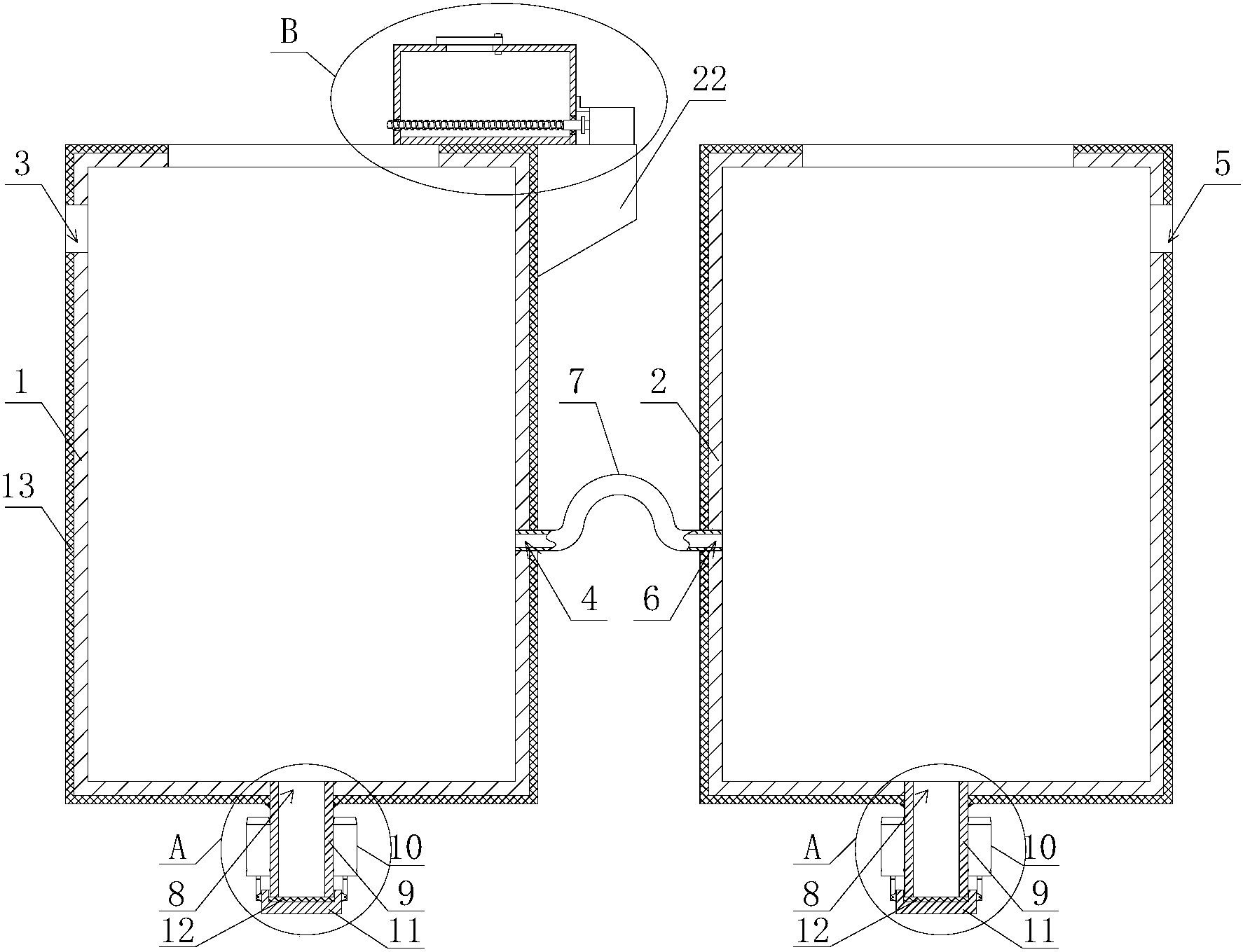

　　1.洗車污水凈化裝置，其特征在于，包括一個前凈化桶(1)和一個后凈化桶(2)，前凈化桶(1)和后凈化桶(2)頂部開口、且高度一致，所述前凈化桶(1)的側壁上設置有污水入口(3)和過渡管前端連接口(4)，過渡管前端連接口(4)低于污水入口(3)，所述后凈化桶(2)的側壁上設置有清水出口(5)和過渡管后端連接口(6)，過渡管后端連接口(6)低于清水出口(5)，前凈化桶(1)和后凈化桶(2)之間通過一根過渡管(7)相連通，該過渡管(7)的兩端分別與過渡管前端連接口(4)和過渡管后端連接口(6)密封對接，所述污水入口(3)與前凈化桶(1)頂部之間的距離不小于5厘米，所述清水出口(5)與后凈化桶(2)頂部之間的距離不小于3厘米。

　　2.根據權利要求1所述的洗車污水凈化裝置，其特征在于，所述過渡管(7)的中部向上拱起，拱起高度不小于過渡管(7)的直徑，過渡管(7)的最高點低于污水入口(3)和清水出口(5)。

　　3.根據權利要求2所述的洗車污水凈化裝置，其特征在于，所述前凈化桶(1)、后凈化桶(2)的底部分別設置有排污口(8)，排污口(8)上分別設置有筆直向下延伸的排污管(9)，所述排污管(9)的外壁上分別設置有至少兩個液壓推桿(10)，液壓推桿(10)成環狀均勻分布在對應排污管(9)外壁上，液壓推桿(10)的缸體(101)與對應排污管(9)固定連接，液壓推桿(10)的桿體(102)平行于對應排污管(9)的軸線向下伸出，所述排污管(9)的下端分別設置有一個封蓋(11)，封蓋(11)內設置有與排污管(9)下端管口相配合的密封圈(12)，所述液壓推桿(10)的桿體(102)前端分別連接在封蓋(11)側面，桿體(102)的伸縮帶動封蓋(11)下降或上升，當封蓋(11)上升時，與排污管(9)的下端管口密封連接，當封蓋(11)下降時，封蓋(11)脫離排污管。

　　4.根據權利要求3所述的洗車污水凈化裝置，其特征在于，所述前凈化桶(1)、后凈化桶(2)、以及過渡管(7)的外壁上均包覆有保溫層(13)。

　　5.根據權利要求4所述的洗車污水凈化裝置，其特征在于，所述前凈化桶(1)上端開口處設置有一個長方體箱體(14)，箱體(14)相對的兩側側壁上分別設置有一個軸孔(15)和一個出料孔(16)，軸孔(15)和出料孔(16)同軸，箱體(14)內設置有一根螺桿(17)，螺桿(17)的一端穿過出料孔(16)伸出箱體(14)外，螺桿(17)的另一端連接有同軸設置的轉軸(18)，轉軸(18)穿過軸孔(15)伸出箱體(14)外，轉軸(18)與軸孔(15)通過軸承(19)轉動連接，轉軸位于箱體外部的一端連接有一個驅動電機(23)，該驅動電機(23)固定連接在與之相對的箱體(14)側壁上，所述箱體(14)頂部設置有加料口(20)，加料口(20)上設置有遮擋加料口(20)的加料口蓋(21)，所述箱體(14)通過支架(22)固定連接在前凈化桶(1)的側壁上，所述箱體(14)上的出料孔(16)位于前凈化桶(1)上端開口的正上方。

　　說明書

　　洗車污水凈化裝置

　　技術領域

　　本實用新型屬于污水處理領域，具體涉及一種洗車污水凈化裝置。

　　背景技術

　　傳統的污水凈化池通過向污水內投入明礬或者氯化鋁等凈化物質，使水中的懸浮物質吸附到凈化物質與水反應生成的膠狀物質上，然后進行沉淀，從而去除污水中的懸浮物質，達到凈化水的目的，但是，洗車污水有其自身的特點，由于洗車時使用了泡沫洗車液，因此污水中帶有大量的泡沫，這些泡沫在污水凈化池中無法被去除。

　　實用新型內容

　　本實用新型所要解決的技術問題是：提供一種能夠?qū)⑾窜囄鬯�中的泡沫去除的洗車污水凈化裝置。

　　為解決上述技術問題，本實用新型采用的技術方案是：洗車污水凈化裝置，包括一個前凈化桶和一個后凈化桶，前凈化桶和后凈化桶頂部開口、且高度一致，所述前凈化桶的側壁上設置有污水入口和過渡管前端連接口，過渡管前端連接口低于污水入口，所述后凈化桶的側壁上設置有清水出口和過渡管后端連接口，過渡管后端連接口低于清水出口，前凈化桶和后凈化桶之間通過一根過渡管相連通，該過渡管的兩端分別與過渡管前端連接口和過渡管后端連接口密封對接，所述污水入口與前凈化桶頂部之間的距離不小于5厘米，所述清水出口與后凈化桶頂部之間的距離不小于3厘米。

　　作為一種優選的方案，所述過渡管的中部向上拱起，拱起高度不小于過渡管的直徑，過渡管的最高點低于污水入口和清水出口。

　　作為一種優選的方案，所述前凈化桶、后凈化桶的底部分別設置有排污口，排污口上分別設置有筆直向下延伸的排污管，所述排污管的外壁上分別設置有至少兩個液壓推桿，液壓推桿成環狀均勻分布在對應排污管外壁上，液壓推桿的缸體與對應排污管固定連接，液壓推桿的桿體平行于對應排污管的軸線向下伸出，所述排污管的下端分別設置有一個封蓋，封蓋內設置有與排污管下端管口相配合的密封圈，所述液壓推桿的桿體前端分別連接在封蓋側面，桿體的伸縮帶動封蓋下降或上升，當封蓋上升時，與排污管的下端管口密封連接，當封蓋下降時，封蓋脫離排污管。

　　作為一種優選的方案，所述前凈化桶、后凈化桶、以及過渡管的外壁上均包覆有保溫層。

　　作為一種優選的方案，所述前凈化桶上端開口處設置有一個長方體箱體，箱體相對的兩側側壁上分別設置有一個軸孔和一個出料孔，軸孔和出料孔同軸，箱體內設置有一根螺桿，螺桿的一端穿過出料孔伸出箱體外，螺桿的另一端連接有同軸設置的轉軸，轉軸穿過軸孔伸出箱體外，轉軸與軸孔通過軸承轉動連接，轉軸位于箱體外部的一端連接有一個驅動電機，該驅動電機固定連接在與之相對的箱體側壁上，所述箱體頂部設置有加料口，加料口上設置有遮擋加料口的加料口蓋，所述箱體通過支架固定連接在前凈化桶的側壁上，所述箱體上的出料孔位于前凈化桶上端開口的正上方。

　　本實用新型的有益效果是：在前凈化桶和后凈化桶之間設置過渡管，當前凈化桶內的水位高于過渡管之后，污水只能通過液面以下的過渡管流入后凈化桶，這樣，漂浮在前凈化桶內液面上的泡沫就不會進入后凈化桶，從而將泡沫控制在前凈化桶內，達到去除泡沫的技術目標。
