申請日2016.04.29

　　公開(公告)日2016.09.07

　　IPC分類號C02F1/28

　　摘要

　　一種有機物廢水吸附單元處理工藝系統，進水管上分三支路分別通過閥門A連通三個吸附柱;每個吸附柱進、出口端通過支路閥門B相互連通;每個吸附柱出口端裝配切換閥門C連通出水管，同時出口端通過取樣管路連接COD檢測儀表;運行時兩兩串，每次投用兩臺吸附柱，第三臺為備用，投用的兩臺分別擔當主吸附柱和精吸附柱，停換柱通過在線COD反饋系統，當主吸附柱飽和后，從系統中切出，精吸附柱轉換為主吸附柱，備用吸附柱并入系統為精吸附柱，以此循環，切出的吸附柱進行再生，再生后作為備用柱，該工藝可實現有機物高效濃縮/分離、精脫除的處理，同時可確保廢水的出水水質，并大幅提升樹脂的工作交換容量。

　　權利要求書

　　1. 一種有機物廢水吸附單元處理工藝系統，包括吸附柱A(2)、吸附柱B(3)、吸附柱C(4)為一組的吸附單元、閥門、COD檢測儀表(5)、進水管(1)、出水管(6)、取樣管路(10)，其特征在于，進水管(1)上分三支路分別通過閥門A(7)連通吸附柱A(2)、吸附柱B(3)、吸附柱C(4);吸附柱A(2)出口端與吸附柱B(3)進口端、吸附柱B(3)出口端與吸附柱C(4)進口端、吸附柱C(4)出口端與吸附柱A(2)進口端分別通過支路閥門B(8)連通;吸附柱A(2)、吸附柱B(3)、吸附柱C(4)的出口端裝配切換閥門C(9)連通出水管(6)，同時吸附柱A(2)、吸附柱B(3)、吸附柱C(4)的出口端通過取樣管路(10)連接COD檢測儀表(5)。

　　2. 根據權利要求1所述的一種有機物廢水吸附單元處理工藝系統，其特征在于，所述的吸附柱A(2)、吸附柱B(3)、吸附柱C(4)兩兩串聯運行，即三臺吸附柱每次投入兩臺吸附柱，第三臺為備用，投用的兩臺分別擔當主吸附柱和精吸附柱，當主吸附柱吸附飽和后，立即從系統中切出，精吸附柱轉換為主吸附柱，備用吸附柱并入系統為精吸附柱，以此循環切換，從系統中切出的吸附柱進行再生，再生后作為備用柱。

　　3.根據權利要求1所述的一種有機物廢水吸附單元處理工藝系統，其特征在于，所述的吸附柱A(2)、吸附柱B(3)、吸附柱C(4)通過在線COD反饋系統實現停換柱，運行過程可通過PLC或DCS配合自動閥門實現自動化運行。

　　4.根據權利要求1所述的一種有機物廢水吸附單元處理工藝系統，其特征在于，所述的系統處理大水量時，所述的吸附柱A(2)、吸附柱B(3)、吸附柱C(4)為一組的吸附單元配置不能滿足處理要求時，可增加多組進行擴容。

　　說明書

　　一種有機物廢水吸附單元處理工藝系統

　　技術領域

　　本實用新型屬于有機廢水處理技術領域，具體涉及一種通過樹脂吸附塔進行有機物高效濃縮/分離、精脫除的有機物廢水吸附單元處理工藝系統。

　　背景技術

　　在我國治理有機廢水已成為當前十分艱巨且刻不容緩的重要任務�，F階段石化、制藥、農藥和精細有機化工企業有機廢水處理過程中，有機物濃縮/分離、精脫除配套設備為多為吸附樹脂柱，樹脂柱中裝填吸附樹脂，樹脂通過物理或化學吸附中的非共價鍵力作用從水中吸附有機溶質，從而實現廢水中有機溶質的富集、分離，不僅可使廢水達標排放，而且為從廢水中回收有用的化工原料創造條件。吸附樹脂吸附廢水中有機物后，逐漸失去吸附能力，為恢復其能力，必須進行再生。再生時，首先用水將樹脂層中的顆粒物沖刷掉，再用NaOH或有機溶劑進行脫附，使其轉變成具有吸附能力的樹脂，再生一般步驟包括：水洗、再生、置換、備用。

　　國內有機廢水處理吸附樹脂柱一般采用單柱運行、備用柱線外再生的工藝。這種配置和運行方式經常由于來水沖擊變化、再生不徹底、停床控制因素等影響出水水質。為確保出水水質穩定，常采用提前停床、增加樹脂填充量、提高樹脂再生劑濃度或延長再生時間，前兩種措施造成樹脂工作交換容量下降，后一種措施給再生液的綜合處理帶來負擔。

　　發明內容

　　為了克服上述技術的不足，本實用新型提供一種有機物廢水吸附單元處理工藝系統，通過兩柱串聯運行，單柱再生運行的組合吸附柱，同時結合COD在線檢測反饋系統，在廢水有機物濃度波動較大的情況下，也可保證處理效果和系統的正常運行，該工藝可實現有機物高效濃縮/分離、精脫除的處理，同時可確保廢水的出水水質，并大幅提升樹脂的工作交換容量。

　　為了實現上述目的，本實用新型采用的技術方案是:

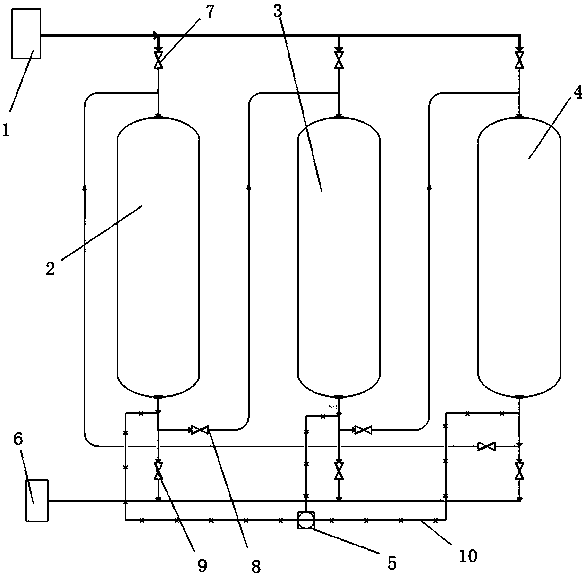

　　一種有機物廢水吸附單元處理工藝系統，包括吸附柱A、吸附柱B、吸附柱C為一組的吸附單元、閥門、COD檢測儀表、進水管、出水管、取樣管路，進水管上分三支路分別通過閥門A連通吸附柱A、吸附柱B、吸附柱C;吸附柱A出口端與吸附柱B進口端、吸附柱B出口端與吸附柱C進口端、吸附柱C出口端與吸附柱A進口端分別通過支路閥門B連通;吸附柱A、吸附柱B、吸附柱C的出口端裝配切換閥門C連通出水管，同時吸附柱A、吸附柱B、吸附柱C的出口端通過取樣管路連接COD檢測儀表。

　　所述的吸附柱A、吸附柱B、吸附柱C兩兩串聯運行，即三臺吸附柱每次投入兩臺吸附柱，第三臺備用，投用的兩臺分別擔當主吸附柱和精吸附柱，當主吸附柱吸附飽和后，立即從系統中切出，精吸附柱轉換為主吸附柱，備用吸附柱并入系統為精吸附柱，以此循環切換，從系統中切出的吸附柱進行再生，再生后作為備用柱。

　　所述的吸附柱A、吸附柱B、吸附柱C通過在線COD反饋系統實現停換柱，運行過程可通過PLC或DCS配合自動閥門實現自動化運行。

　　所述的系統處理大水量時，所述的吸附柱A、吸附柱B、吸附柱C為一組的吸附單元配置不能滿足處理要求時，可增加多組進行擴容。

　　本實用新型的有益效果是：

　　1)延長樹脂吸附柱的運行時間，由于每個吸附柱均能達到充分穿透，提高了樹脂工作交換容量，再生周期可由原來的一天/次，提升到2～3天/次，減少了樹脂的再生頻次，節約了再生劑用量。

　　2)樹脂吸附柱采用三柱串聯運行，由于增加了投用的樹脂量，吸附系統不僅可以耐受來水沖擊，而且廢水處理水質確保穩定。

　　3)通過在線監測單柱COD反饋系統柱子切換，可準確控制吸附柱啟停時間，確保樹脂處理效果和水質。
