申請日2016.05.27

　　公開(公告)日2016.11.09

　　IPC分類號C02F3/28; C02F3/30

　　摘要

　　本實用新型公開了一種處理垃圾滲濾液的厭氧‑兼氧上流式反應器，包括兩個或兩個以上串聯連接的UASB厭氧反應塔和間歇式循環上流污泥床兼氧生物反應塔，所述間歇式循環上流污泥床兼氧生物反應塔的垃圾滲濾液入口與所述串聯連接的UASB厭氧反應塔的垃圾滲濾液出口連接。垃圾滲濾液在串聯式UASB厭氧反應塔內進行厭氧生物反應，去除垃圾滲濾液中大部分CODCr和BOD5。經厭氧處理后的垃圾滲濾液再進入間歇式循環上流污泥床兼氧生物反應塔進行兼氧處理，去除垃圾滲濾液中的氨氮與總氮，厭氧‑兼氧上流式反應器剩余污泥產量極少，能耗低、設備模塊化生產，易于現場安裝管理。

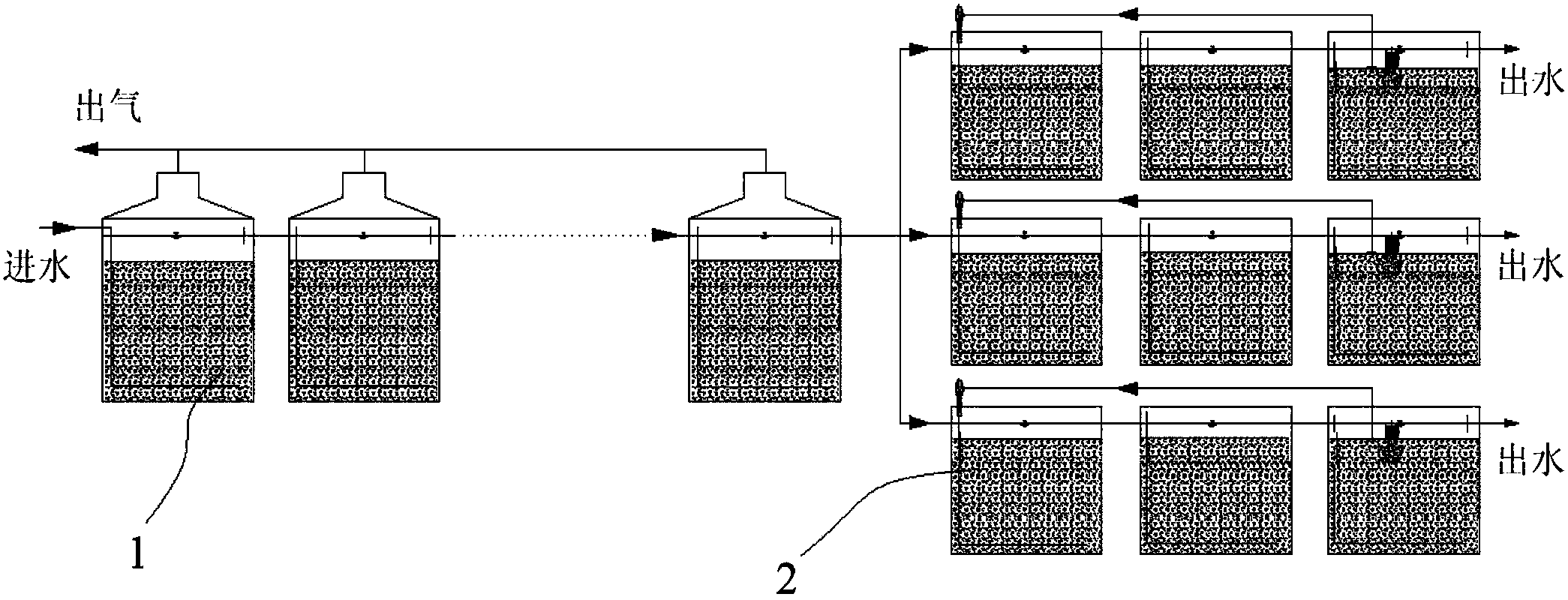

　　摘要附圖



　　權利要求書

　　1.一種處理垃圾滲濾液的厭氧-兼氧上流式反應器，其特征在于，包括兩個或兩個以上串聯連接的UASB厭氧反應塔和間歇式循環上流污泥床兼氧生物反應塔，所述間歇式循環上流污泥床兼氧生物反應塔的垃圾滲濾液入口與所述串聯連接的UASB厭氧反應塔的垃圾滲濾液出口連接。

　　2.根據權利要求1所述的處理垃圾滲濾液的厭氧-兼氧上流式反應器，其特征在于，每個UASB厭氧反應塔包括：

　　反應塔，所述反應塔設有進水管、出水口和氣體出口;以及

　　布水器，所述布水器設于所述反應塔底部，并與所述進水管連通;以及三相分離器，所述三相分離器設置于所述反應塔內。

　　3.根據權利要求1所述的處理垃圾滲濾液的厭氧-兼氧上流式反應器，其特征在于，所述間歇式循環上流污泥床兼氧生物反應塔包括：

　　進水塔，所述進水塔底部設有布水器，所述布水器與進水管連接;

　　中間塔，所述中間塔的底部設有布水器，所述中間塔的進水管與所述進水塔中的出水口連接;

　　出水塔，所述出水塔的底部設有布水器，所述出水塔的進水管與所述中間塔中的出水口連接，所述出水塔內設有恒水位潷水器和循環水泵，所述循環水泵與射流曝氣器連接，所述射流曝氣器與所述進水塔的進水管連接。

　　說明書

　　一種處理垃圾滲濾液的厭氧-兼氧上流式反應器

　　技術領域

　　本實用新型涉及垃圾滲濾液生物處理領域，特別涉及一種用于處理垃圾滲濾液的設備厭氧-兼氧上流式反應器。

　　背景技術

　　衛生填埋是目前我國城市垃圾處置的主要方法之一，填埋過程中產生的滲濾液是一種有毒有害的高濃度有機廢水，且可生化性差。目前我國處理垃圾填埋場滲濾液大都采用RO反滲透膜過濾、蒸餾和傳統的生物處理方法。RO反滲透膜過濾及蒸餾法處理垃圾滲濾液出水水質好、設備運行穩定，但能耗大、運行成本高。而采用生物處理技術處理垃圾滲濾液是目前可以降低垃圾滲濾液處理成本最理想的方法。但由于垃圾滲濾液含有機污染物濃度、NH3-N濃度高，含P濃度低，可生化性差，采用傳統生物處理方法單獨處理垃圾滲濾液存在出水水質難以達標，在排放指標要求越來越嚴格的背景下，將多種生物處理技術進行組合是實現垃圾滲濾液達標排放的有效途徑。經過對現有技術檢索發現，授權公告號為CN103833185A的實用新型專利公開了一種基于能量回收的垃圾滲濾液自養脫氮方法，該專利主要通過厭氧反應、短程硝化反應與厭氧氨氧化反應達到收集甲烷及脫氮的目的，但反應過程中需曝氣消耗能量、且不能靈活應對不同時期垃圾滲濾液的水質水量變化。另一實用新型專利(授權公告號為CN101967031A)公開了一種垃圾滲濾液處理方法，通過對垃圾滲濾液進行均化、兩相厭氧生化系統、三效強化生物處理系統與深度處理，雖能抵抗垃圾滲濾液原液水質水量變化的沖擊，但過程中使用反滲透膜需要定期更換，且處理過程復雜，污泥產量大，無形中增加了處理成本。因此，探索一種低能耗、能靈活應對垃圾滲濾液原液水質水量波動，污泥產量少、滿足出水排放標準，處理成本低，工程中容易實現的垃圾滲濾液處理新方法及設備尤為重要。

　　公開于該背景技術部分的信息僅僅旨在增加對本實用新型的總體背景的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域一般技術人員所公知的現有技術。

　　實用新型內容

　　本實用新型需要解決的技術問題是提供一種處理垃圾滲濾液的厭氧-兼氧上流式反應器，以解決現有技術存在對不同時期垃圾滲濾液原液水質水量波動適應性差、能耗高、成本大等問題，同時還兼具污泥產量少、設備模塊化生產、易在實際生產中應用的優勢。

　　為實現上述目的，本實用新型提供的厭氧-兼氧上流式反應器，包括兩個或兩個以上串聯連接的UASB厭氧反應塔和間歇式循環上流污泥床兼氧生物反應塔，所述間歇式循環上流污泥床兼氧生物反應塔的垃圾滲濾液入口與所述串聯連接的UASB厭氧反應塔的垃圾滲濾液出口連接。

　　多級UASB厭氧反應塔具有良好的污泥截留能力，能保證反應器內足夠的生物量。多級UASB厭氧反應塔具有生物污泥與進水基質充分接觸的條件，能充分發揮微生物對有機物的降解能力。多級UASB厭氧反應塔具有提供微生物適宜的生長環境條件功能，能使不同種群的厭氧微生物在其最優環境條件下發揮作用，穩定運行。多級UASB厭氧反應塔具有良好的水解酸化作用，能提高垃圾滲濾液的可生化性BOD5/CODCr。

　　優選地，上述技術方案中，每個UASB厭氧反應塔包括：反應塔，所述反應塔設有進水管、出水口和氣體出口;以及布水器，所述布水器設于所述反應塔底部，并與所述進水管連通;以及三相分離器，所述三相分離器設置于所述反應塔內。

　　優選地，上述技術方案中，所述間歇式循環上流污泥床兼氧生物反應塔包括：進水塔，所述進水塔底部設有布水器，所述布水器與進水管連接;中間塔，所述中間塔的底部設有布水器，所述中間塔的進水管與所述進水塔中的出水口連接;以及出水塔，所述出水塔的底部設有布水器，所述出水塔的進水管與所述中間塔中的出水口連接，所述出水塔內設有恒水位潷水器和循環水泵，所述循環水泵與射流曝氣器連接，所述射流曝氣器與所述進水塔的進水管連接。

　　與現有技術相比，本實用新型具有如下有益效果：

　　(1)本實用新型先對垃圾滲濾液的可生化性進行調節，提高了UASB厭氧反應塔的生化能力，能靈活應對不同時期的垃圾填埋場滲濾液的處理。

　　(2)本實用新型采用串聯式UASB厭氧反應塔使活性污泥與進水基質充分接觸的條件，充分發揮微生物對有機物的降解酸化能力，同時具有良好的污泥截留能力，能保證反應器內足夠的生物量。以達到降解CODCr的目的。

　　(3)串聯式UASB厭氧反應塔產生的沼氣經提純后可加以回收利用，提高能源的利用率。

　　(4)串聯式UASB厭氧反應塔出水中剩余有機物可作為間歇式循環上流污泥床兼氧生物反應塔微生物生長代謝的碳源，解決了該反應器存在碳源不足的問題。
