申請日2016.05.27

　　公開(公告)日2016.11.02

　　IPC分類號C02F9/08

　　摘要

　　一種家庭污水分類處理裝置，屬于家庭污水處理設備技術領域，其特征在于，包括過濾箱、第一儲水箱、油水處理箱、泡沫水處理箱、消毒箱、紫外燈滅菌箱和第二儲水箱。本實用新型提供的家庭污水分類處理裝置，能夠將生活中的油水和泡沫水有針對性的處理，根據不同的用途將污水處理到不同的程度加以利用，增強了污水處理效果、實現節省時間、節約能源和降低水處理成本的目的。本實用新型還具有結構簡單、使用方便，可根據需要方便移動等優點。

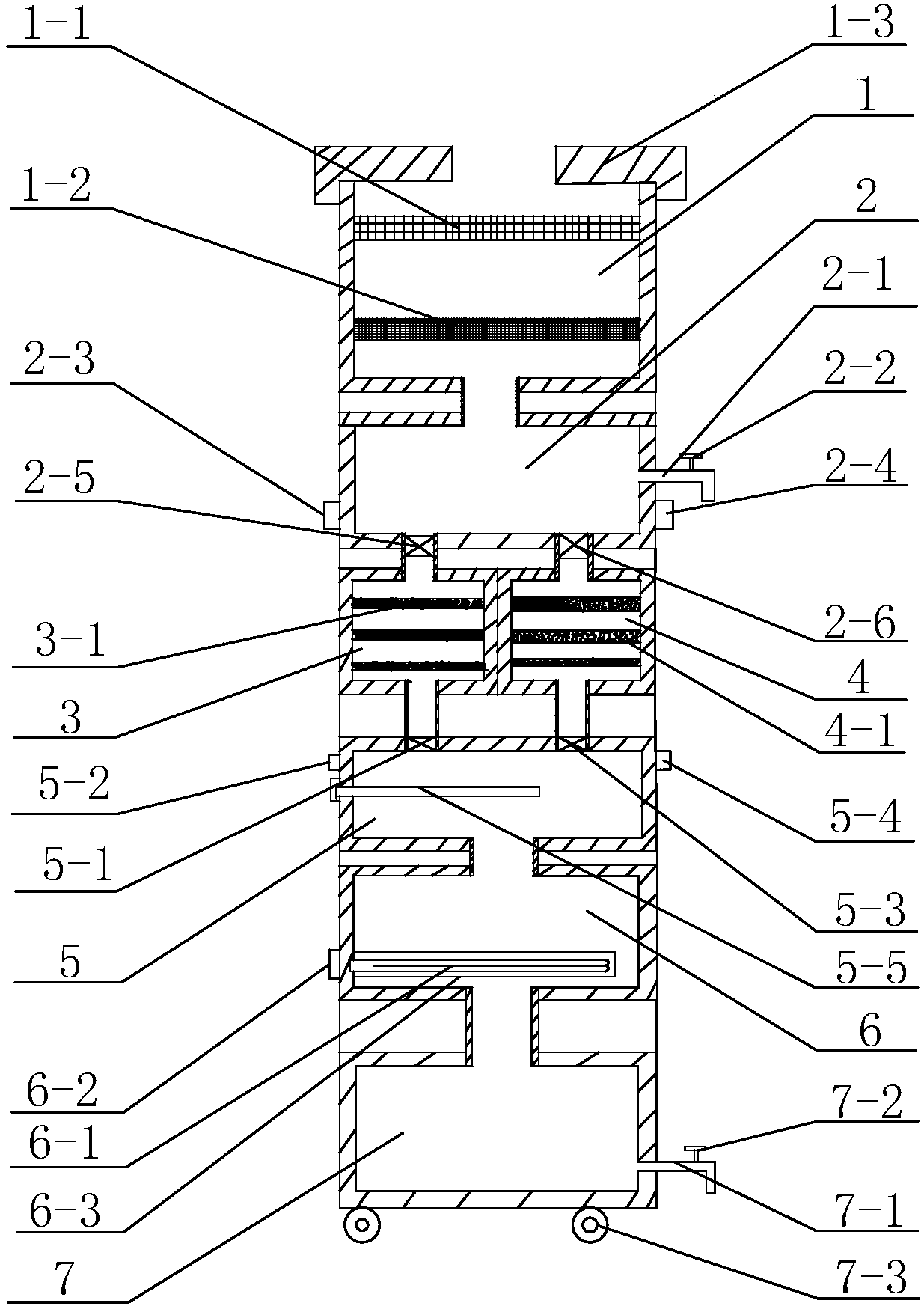

　　摘要附圖



　　權利要求書

　　1.一種家庭污水分類處理裝置，其特征在于，包括過濾箱、第一儲水箱、油水處理箱、泡沫水處理箱、消毒箱、紫外燈滅菌箱和第二儲水箱;

　　所述的過濾箱頂部設有進水口，底部設有出水口，過濾箱出水口與第一儲水箱頂部的進水口連接，所述的第一儲水箱底部設置第一出水口和第二出水口，第一出水口處和第二出水口處分別設置第一可控制擋片和第二可控制擋片，第一可控制擋片和第二可控制擋片的擋片控制開關分別設置在第一儲水箱的外壁上，第一儲水箱側壁設置出水管，第一儲水箱的第一出水口通過水管與油水處理箱頂部的進水口連接，第二出水口通過水管與泡沫水處理箱頂部的進水口連接;所述的油水處理箱內部設置多層吸油劑層，底部設置出水口，油水處理箱的出水口通過水管與消毒箱的頂部的一個進水口連接;所述的泡沫水處理箱內部設置多層消泡劑層，底部設置出水口，泡沫水處理箱的出水口通過水管與消毒箱頂部的另一個進水口連接;所述的消毒箱內部設置臭氧發生器，底部設置出水口，消毒箱的出水口通過水管與紫外燈滅菌箱頂部進水口連接;所述的紫外燈滅菌箱內部設置紫外燈管，底部設置出水口，紫外燈滅菌箱的出水口通過水管與第二儲水箱頂部進水口連接，所述的第二儲水箱側壁設置出水管。

　　2.根據權利要求1所述的家庭污水分類處理裝置，其特征在于，所述的過濾箱、第一儲水箱、油水處理箱、泡沫水處理箱、消毒箱、紫外燈滅菌箱和第二儲水箱通過支架固定連接。

　　3.根據權利要求1所述的家庭污水分類處理裝置，其特征在于，所述的第一儲水箱側壁設置的出水管和第二儲水箱側壁設置的出水管上分別設置流量調節閥門。

　　4.根據權利要求1所述的家庭污水分類處理裝置，其特征在于，所述的消毒箱頂部與油水處理箱和泡沫水處理箱連接的兩個進水口處分別設置第三可控制擋片和第四可控制擋片，第三可控制擋片和第四可控制擋片的擋片控制開關分別設置在消毒箱的外壁上。

　　5.根據權利要求1所述的家庭污水分類處理裝置，其特征在于，所述的紫外燈管外部設置有防水燈罩。

　　6.根據權利要求1或5所述的家庭污水分類處理裝置，其特征在于，所述的紫外燈管設置有紫外燈開關，所述的紫外燈開關設置在紫外燈滅菌箱的外壁上。

　　7.根據權利要求1所述的家庭污水分類處理裝置，其特征在于，所述的過濾箱自上而下依次設置粗過濾網和精過濾網。

　　8.根據權利要求1所述的家庭污水分類處理裝置，其特征在于，所述的過濾箱的進水口處設置有蓋體。

　　9.根據權利要求1所述的家庭污水分類處理裝置，其特征在于，所述的第二儲水箱底部設置萬向輪。

　　說明書

　　一種家庭污水分類處理裝置

　　技術領域

　　本實用新型涉及一種家庭污水處理裝置，具體涉及一種家庭污水分類處理裝置，屬于家庭污水處理設備技術領域。

　　背景技術

　　水資源短缺是目前全球都在面臨的嚴重問題，尤其我國是一個水資源分布極不均勻的國家，開發新技術、新方法將生活污水經過處理后循環再利用不僅是節約水資源的有效方法，同時也能避免生活污水對環境的污染。我們日常生活中，每天都會產生許多的廢水，在城市中，生活廢水通過管道集中到污水處理廠，集中處理后再排放，給污水處理廠帶來很大的壓力，在小城鎮和農村等地，生活廢水未經處理直接排放到水體中，更會造成水體污染。

　　隨著人們對環境保護和節約水資源認識的不斷提高，現有技術中已經出現了一些家庭污水處理的設備，例如專利號為201520330790.X的專利，提供了一種家庭污水處理裝置，專利號為201420403878.5的專利，提供了一種節能水處理利用裝置，類似的專利技術中，都是將生活中不同種類的污水一同加入到處理裝置中一同處理，處理后達到統一的要求再將處理后的水加以循環利用，此種污水處理技術缺乏針對性，日常生活中，家庭污水大致可分為帶油污水和泡沫水，有針對性的分類處理，可以得到更好的污水處理效果，而且，根據污水處理后的不同用途，可以將污水處理到不同程度后加以利用，可節省時間和能源。

　　發明內容

　　針對背景技術中現有技術所存在的技術問題，本實用新型提供一種家庭污水分類處理裝置，該裝置能夠將生活中的油水和泡沫水有針對性的處理，根據不同的用途將污水處理到不同的程度加以利用，增強了污水處理效果、實現節省時間、節約能源和降低水處理成本的目的。

　　本實用新型具體實施方案為：

　　一種家庭污水分類處理裝置，包括過濾箱、第一儲水箱、油水處理箱、泡沫水處理箱、消毒箱、紫外燈滅菌箱和第二儲水箱。

　　所述的過濾箱頂部設有進水口，底部設有出水口，過濾箱出水口與第一儲水箱頂部的進水口連接，所述的第一儲水箱底部設置第一出水口和第二出水口，第一出水口處和第二出水口處分別設置第一可控制擋片和第二可控制擋片，第一可控制擋片和第二可控制擋片的擋片控制開關分別設置在第一儲水箱的外壁上，第一儲水箱側壁設置出水管，第一儲水箱的第一出水口通過水管與油水處理箱頂部的進水口連接，第二出水口通過水管與泡沫水處理箱頂部的進水口連接;所述的油水處理箱內部設置多層吸油劑層，底部設置出水口，油水處理箱的出水口通過水管與消毒箱的頂部的一個進水口連接;所述的泡沫水處理箱內部設置多層消泡劑層，底部設置出水口，泡沫水處理箱的出水口通過水管與消毒箱頂部的另一個進水口連接;所述的消毒箱內部設置臭氧發生器，底部設置出水口，消毒箱的出水口通過水管與紫外燈滅菌箱頂部進水口連接;所述的紫外燈滅菌箱內部設置紫外燈管，底部設置出水口，紫外燈滅菌箱的出水口通過水管與第二儲水箱頂部進水口連接，所述的第二儲水箱側壁設置出水管。

　　所述的過濾箱、第一儲水箱、油水處理箱、泡沫水處理箱、消毒箱、紫外燈滅菌箱和第二儲水箱通過支架固定連接。

　　所述的過濾箱自上而下依次設置粗過濾網和精過濾網。

　　所述的過濾箱的進水口處設置有蓋體。

　　所述的第一儲水箱側壁設置的出水管和第二儲水箱側壁設置的出水管上分別設置流量調節閥門。

　　所述的消毒箱頂部與油水處理箱和泡沫水處理箱連接的兩個進水口處分別設置第三可控制擋片和第四可控制擋片，第三可控制擋片和第四可控制擋片的擋片控制開關分別設置在消毒箱的外壁上。

　　所述的紫外燈管外部設置有防水燈罩。

　　所述的紫外燈管設置有紫外燈開關，所述的紫外燈開關設置在紫外燈滅菌箱的外壁上。

　　所述的第二儲水箱底部設置萬向輪。

　　本實用新型的有益效果如下：

　　1、本實用新型可對生活中的泡沫水和油水有針對性的處理，加強了污水處理效果;

　　2、本實用新型可根據水的用途，將污水處理到合適的程度后加以利用，節省時間、節約能源，同時降低了污水處理成本。

　　3、本實用新型結構簡單、使用方便，可根據需要方便移動。
