申請日2016.05.27

　　公開(公告)日2016.10.12

　　IPC分類號C02F3/12

　　摘要

　　本實用新型提供了一種生物法污水處理池，包括池體，池體內設有過濾板，過濾板上設有若干生物膜填料架，過濾板下方設有用于盛放活性污泥的過濾袋，過濾袋下方設有曝氣管，曝氣管與鼓風裝置相連接，池體上設有進水口和出水口，生物膜填料架包括架體，架體上縱向分布有若干調節孔，調節孔用于插設螺紋桿，螺紋桿的兩側分別連接有一個球體，球體內設有填料組件，球體包括第一半球體和第二半球體，第一半球體和第二半球體的表面開設有若干通孔，第一半球體和第二半球體通過插接組件可拆卸拼接，填料組件包括一端與第一半球體可拆卸連接的棒體，棒體周向設有若干絲狀填料。本實用新型具有良好的污水處理能力。

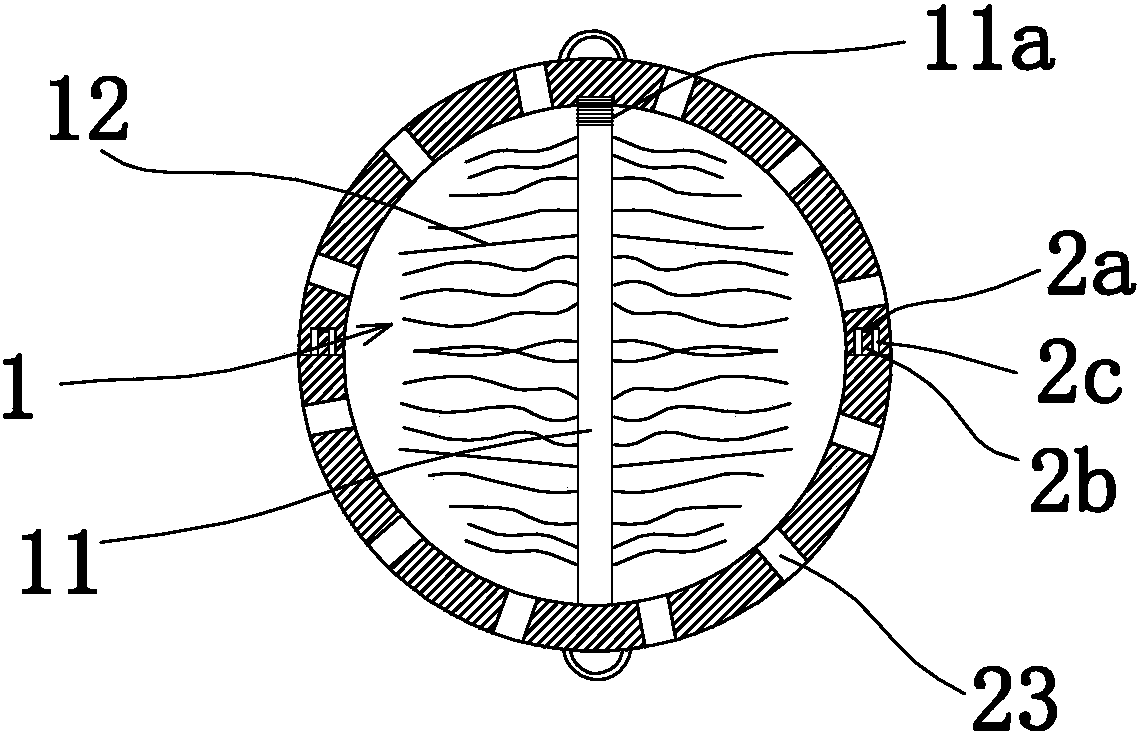

　　摘要附圖



　　權利要求書

　　1.一種生物法污水處理池，包括池體(6)，其特征在于，所述的池體(6)內設有過濾板(7)，所述的過濾板(7)上設有若干生物膜填料架，所述的過濾板(7)下方設有用于盛放活性污泥的過濾袋(71)，所述的過濾袋(71)下方設有曝氣管(8)，所述的曝氣管(8)與鼓風裝置(81)相連接，所述的池體(6)上設有進水口(61)和出水口(62)，所述的生物膜填料架包括架體(3)，所述的架體(3)上縱向分布有若干調節孔(31)，所述的調節孔(31)用于插設螺紋桿(4)，所述的螺紋桿(4)穿過調節孔(31)后兩端分別位于調節孔(31)的兩側，所述的螺紋桿(4)通過位于調節孔(31)兩側的緊固件(5)固定于架體(3)上，所述的螺紋桿(4)的兩側分別連接有一個球體(2)，所述的球體(2)內設有填料組件(1)，所述的球體(2)包括第一半球體(21)和第二半球體(22)，所述的第一半球體(21)和第二半球體(22)的表面開設有若干通孔(23)，所述的第一半球體(21)和第二半球體(22)通過插接組件可拆卸拼接，所述的填料組件(1)包括一端與第一半球體(21)可拆卸連接的棒體(11)，所述的棒體(11)周向設有若干絲狀填料(12)。

　　2.根據權利要求1所述的生物法污水處理池，其特征在于：所述的過濾板(7)上設有能夠相對過濾板(7)轉動運動的轉動盤(72)，所述的架體(3)可拆卸插接于轉動盤(72)上。

　　3.根據權利要求1所述的生物法污水處理池，其特征在于：所述的進水口(61)設置于池體(6)一側的下端部，出水口(62)設置于池體(6)另一側的上端部，所述的曝氣管(8)上均勻分布有若干出氣口(82)。

　　4.根據權利要求1所述的生物法污水處理池，其特征在于：所述的緊固件(5)為與螺紋桿(4)配合安裝的緊固螺母，所述的插接組件包括設置于第一半球體(21)上的插槽(2a)，所述的第二半球體(22)上設有與插槽(2a)相配合的插柱(2b)。

　　5.根據權利要求4所述的生物法污水處理池，其特征在于：所述的第一半球體(21)上設有四個對稱分布的插槽(2a)，所述的插槽(2a)內設有防止插柱(2b)滑脫的防滑套(2c)。

　　6.根據權利要求5所述的生物法污水處理池，其特征在于：所述的第一半球體(21)和第二半球體(22)的頂端處分別設有便于拉開球體(2)的拉環(2d)。

　　7.根據權利要求6所述的生物法污水處理池，其特征在于：所述的螺紋桿(4)的兩端開設有安裝孔，所述的安裝孔上設有鎖扣(41)，所述的鎖扣(41)與拉環(2d)可拆卸連接。

　　8.根據權利要求1至7中任意一項所述的生物法污水處理池，其特征在于：所述的棒體(11)的一端為螺紋端頭(11a)，所述的螺紋端頭(11a)與第一半球體(21)上開設的螺紋孔配合安裝。

　　說明書

　　生物法污水處理池

　　技術領域

　　本實用新型屬于污水處理技術領域，尤其是涉及一種生物法污水處理池。

　　背景技術

　　生物法污水處理是利用微生物的代謝作用分解水中污染物的污水處理方法，生物接觸氧化工藝起源于歐洲，其在中國也得到了廣泛應用，是生物膜法污水處理工藝中使用較廣泛的一種;而曝氣生物濾池是近年來研究開發的污水處理工藝，具有有機負荷高、占用土地少、節約投資等優點，在新建污水處理設施中被廣泛采用。生物法污水處理池中通常使用填料架，現有技術的述填料架上培養的微生物容易被水流沖擊脫離填料，導致污水處理效果較差，無法到達排放標準，且填料架不能根據污水的污染程度調整填料的密度，實用性能有待提高。

　　發明內容

　　本實用新型的目的是針對上述問題，提供一種生物法污水處理池，具有良好的污水處理能力。

　　為達到上述目的，本實用新型采用了下列技術方案：本生物法污水處理池，包括池體，其特征在于，所述的池體內設有過濾板，所述的過濾板上設有若干生物膜填料架，所述的過濾板下方設有用于盛放活性污泥的過濾袋，所述的過濾袋下方設有曝氣管，所述的曝氣管與鼓風裝置相連接，所述的池體上設有進水口和出水口，所述的生物膜填料架包括架體，所述的架體上縱向分布有若干調節孔，所述的調節孔用于插設螺紋桿，所述的螺紋桿穿過調節孔后兩端分別位于調節孔的兩側，所述的螺紋桿通過位于調節孔兩側的緊固件固定于架體上，所述的螺紋桿的兩側分別連接有一個球體，所述的球體內設有填料組件，所述的球體包括第一半球體和第二半球體，所述的第一半球體和第二半球體的表面開設有若干通孔，所述的第一半球體和第二半球體通過插接組件可拆卸拼接，所述的填料組件包括一端與第一半球體可拆卸連接的棒體，所述的棒體周向設有若干絲狀填料。

　　在上述的生物法污水處理池中，所述的過濾板上設有能夠相對過濾板轉動運動的轉動盤，所述的架體可拆卸插接于轉動盤上。

　　在上述的生物法污水處理池中，所述的進水口設置于池體一側的下端部，出水口設置于池體另一側的上端部，所述的曝氣管上均勻分布有若干出氣口。

　　在上述的生物法污水處理池中，所述的緊固件為與螺紋桿配合安裝的緊固螺母，所述的插接組件包括設置于第一半球體上的插槽，所述的第二半球體上設有與插槽相配合的插柱。

　　在上述的生物法污水處理池中，所述的第一半球體上設有四個對稱分布的插槽，所述的插槽內設有防止插柱滑脫的防滑套。

　　在上述的生物法污水處理池中，所述的第一半球體和第二半球體的頂端處分別設有便于拉開球體的拉環。

　　在上述的生物法污水處理池中，所述的螺紋桿的兩端開設有安裝孔，所述的安裝孔上設有鎖扣，所述的鎖扣與拉環可拆卸連接。

　　在上述的生物法污水處理池中，所述的棒體的一端為螺紋端頭，所述的螺紋端頭與第一半球體上開設的螺紋孔配合安裝。

　　與現有的技術相比，本實用新型的優點在于：污水從池體的底部進入后經過過濾袋，過濾袋內的活性污泥首先對污水進行吸附處理，處理后的污水進入設有絲狀填料的池體部分，絲狀填料上的微生物對污水進行生物處理，由于絲狀填料作為微生物培養的載體，并且通過由第一半球體和第二半球體組成的球體將絲狀填料罩設與內部，能夠防止絲狀填料上的微生物在水流的沖擊下脫離，此外架體上開設有多個縱向分布的調節孔，能夠根據污水的污染程度進行調節填料的分布密度，污水處理效果好。進而能夠有效提高污水處理效果。
