申請日2016.05.27

　　公開(公告)日2016.10.12

　　IPC分類號C02F1/40; C02F1/52

　　摘要

　　本實用新型涉及污水處理沉降罐技術領域，是一種臥式污水處理雙向流斜板沉降罐，其包括臥式罐體，在臥式罐體內分別固定有將臥式罐體分成緩沖室、逆向流室和同向流室的左封隔板和右封隔板。本實用新型結構合理而緊湊，使用方便，其在處理含油污水時，本實用新型能夠代替現有立式斜板沉降緩沖罐，一方面，由于本實用新型為臥式結構，因此，本實用新型便于移動，使整套設備的移動作業時間縮短，從而保證了后續作業的進度;另一方面，由于本實用新型對含油污水的處理效果得到提高，因此，在沉降效果相同的要求下，本實用新型的體積小于現有立式斜板沉降緩沖罐的體積，從而降低了設備造價，節約了設備成本。

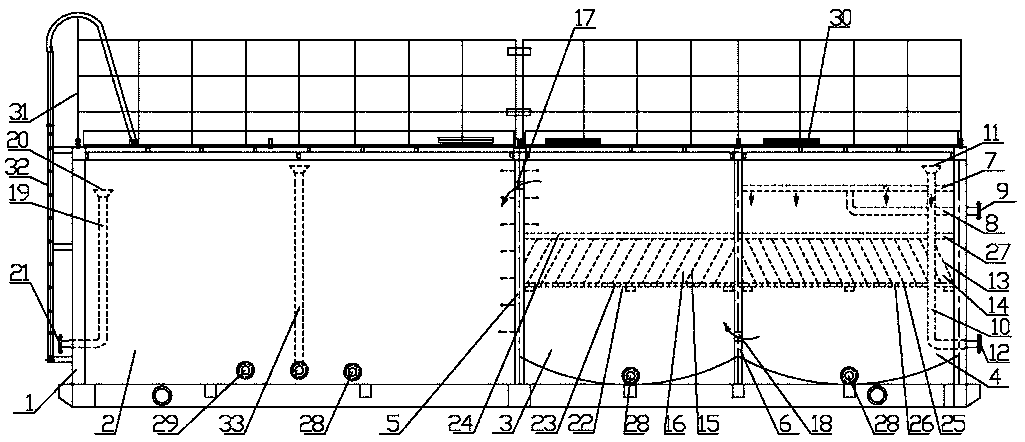

　　摘要附圖



　　權利要求書

　　1.一種臥式污水處理雙向流斜板沉降罐，其特征在于包括臥式罐體，在臥式罐體內分別固定有將臥式罐體分成緩沖室、逆向流室和同向流室的左封隔板和右封隔板，在同向流室內的上部固定有橫向布液管，在橫向布液管上分布有布液孔，在橫向布液管上固定有與橫向布液管相通的進液管，進液管的進液口位于同向流室的外側，在同向流室內固定有收油管，收油管的進油口位于橫向布液管的上方，收油管的出油口位于同向流室的下部外側，在橫向布液管下方的同向流室內固定有至少兩塊的同向流斜板，同向流斜板呈左上右下的傾斜狀，在相鄰的同向流斜板之間形成同向流道，在逆向流室內固定有至少兩塊的逆向流斜板，逆向流斜板呈左下右上的傾斜狀，在相鄰的逆向流斜板之間形成逆向流道，在同向流斜板和逆向流斜板下方的右封隔板上設置有使逆向流室和同向流室相通的右通道，在逆向流斜板上方的左封隔板上設置有使緩沖室和逆向流室相通的左通道，在緩沖室內固定有出液管，出液管的進液體口位于緩沖室內的左上部，出液管的出液體口位于緩沖室外的下部。

　　2.根據權利要求1所述的臥式污水處理雙向流斜板沉降罐，其特征在于逆向流室內固定安裝有左橫向篩板，在左橫向篩板上分布有左篩孔，在左橫向篩板上方的逆向流室內的前側和后側分別固定有第一前橫桿和第一后橫桿，逆向流斜板固定安裝在第一前橫桿、第一后橫桿與左橫向篩板之間。

　　3.根據權利要求1或2所述的臥式污水處理雙向流斜板沉降罐，其特征在于同向流室內固定安裝有右橫向篩板，在右橫向篩板上分布有右篩孔，在右橫向篩板上方的同向流室內的前側和后側分別固定有第二前橫桿和第二后橫桿，同向流斜板固定安裝在第二前橫桿、第二后橫桿與右橫向篩板之間。

　　4.根據權利要求1或2所述的臥式污水處理雙向流斜板沉降罐，其特征在于與緩沖室對應的臥式罐體的底部設置有排泥口，在與逆向流室對應的臥式罐體的底部設置有排泥口，在與同向流室對應的臥式罐體的底部設置有排泥口;或/和，在與緩沖室對應的臥式罐體的底部設置有液位計接口;或/和，在緩沖室內固定安裝有溢流管，溢流管的進口位于出液管的進液體口的上方，溢流管的出口位于緩沖室的下部外側。

　　5.根據權利要求3所述的臥式污水處理雙向流斜板沉降罐，其特征在于與緩沖室對應的臥式罐體的底部設置有排泥口，在與逆向流室對應的臥式罐體的底部設置有排泥口，在與同向流室對應的臥式罐體的底部設置有排泥口;或/和，在與緩沖室對應的臥式罐體的底部設置有液位計接口;或/和，在緩沖室內固定安裝有溢流管，溢流管的進口位于出液管的進液體口的上方，溢流管的出口位于緩沖室的下部外側。

　　6.根據權利要求1或2或5所述的臥式污水處理雙向流斜板沉降罐，其特征在于與緩沖室、逆向流室和同向流室對應的臥式罐體的頂部分別設置有人孔。

　　7.根據權利要求3所述的臥式污水處理雙向流斜板沉降罐，其特征在于與緩沖室、逆向流室和同向流室對應的臥式罐體的頂部分別設置有人孔。

　　8.根據權利要求4所述的臥式污水處理雙向流斜板沉降罐，其特征在于與緩沖室、逆向流室和同向流室對應的臥式罐體的頂部分別設置有人孔。

　　9.根據權利要求1或2或5或7或8所述的臥式污水處理雙向流斜板沉降罐，其特征在于臥式罐體的上部固定有護欄，在臥式罐體的外側固定有與護欄對應的爬梯。

　　10.根據權利要求6所述的臥式污水處理雙向流斜板沉降罐，其特征在于臥式罐體的上部固定有護欄，在臥式罐體的外側固定有與護欄對應的爬梯。

　　說明書

　　臥式污水處理雙向流斜板沉降罐

　　技術領域

　　本實用新型涉及污水處理沉降罐技術領域，是一種臥式污水處理雙向流斜板沉降罐。

　　背景技術

　　由于北布扎奇油田聚合物凝膠項目的整套設備需經常移動井位，而整套設備中有一座立式斜板沉降緩沖罐(￠7600×3000)，由于其立式結構，導致其移動便利性不足,從而造成整套設備的移動作業時間較長，影響了后續作業的進度，通常的油田含油污水處理采用立式重力混凝罐+斜板工藝(即立式斜板沉降緩沖罐)，其工藝要點是增加油、懸浮物與水的分離時間，使懸浮物絮凝沉降，其絮凝沉降效果取決于絮凝體的顆粒體積、聚結幾率以及沉降時間。

　　發明內容

　　本實用新型提供了一種臥式污水處理雙向流斜板沉降罐，克服了上述現有技術之不足，其能有效解決現有在移動立式斜板沉降緩沖罐時存在的移動不便的問題。

　　本實用新型的技術方案是通過以下措施來實現的：一種臥式污水處理雙向流斜板沉降罐，包括臥式罐體，在臥式罐體內分別固定有將臥式罐體分成緩沖室、逆向流室和同向流室的左封隔板和右封隔板，在同向流室內的上部固定有橫向布液管，在橫向布液管上分布有布液孔，在橫向布液管上固定有與橫向布液管相通的進液管，進液管的進液口位于同向流室的外側，在同向流室內固定有收油管，收油管的進油口位于橫向布液管的上方，收油管的出油口位于同向流室的下部外側，在橫向布液管下方的同向流室內固定有至少兩塊的同向流斜板，同向流斜板呈左上右下的傾斜狀，在相鄰的同向流斜板之間形成同向流道，在逆向流室內固定有至少兩塊的逆向流斜板，逆向流斜板呈左下右上的傾斜狀，在相鄰的逆向流斜板之間形成逆向流道，在同向流斜板和逆向流斜板下方的右封隔板上設置有使逆向流室和同向流室相通的右通道，在逆向流斜板上方的左封隔板上設置有使緩沖室和逆向流室相通的左通道，在緩沖室內固定有出液管，出液管的進液體口位于緩沖室內的左上部，出液管的出液體口位于緩沖室外的下部。

　　下面是對上述實用新型技術方案的進一步優化或/和改進：

　　上述逆向流室內固定安裝有左橫向篩板，在左橫向篩板上分布有左篩孔，在左橫向篩板上方的逆向流室內的前側和后側分別固定有第一前橫桿和第一后橫桿，逆向流斜板固定安裝在第一前橫桿、第一后橫桿與左橫向篩板之間。

　　上述同向流室內固定安裝有右橫向篩板，在右橫向篩板上分布有右篩孔，在右橫向篩板上方的同向流室內的前側和后側分別固定有第二前橫桿和第二后橫桿，同向流斜板固定安裝在第二前橫桿、第二后橫桿與右橫向篩板之間。

　　上述與緩沖室對應的臥式罐體的底部設置有排泥口，在與逆向流室對應的臥式罐體的底部設置有排泥口，在與同向流室對應的臥式罐體的底部設置有排泥口;或/和，在與緩沖室對應的臥式罐體的底部設置有液位計接口;或/和，在緩沖室內固定安裝有溢流管，溢流管的進口位于出液管的進液體口的上方，溢流管的出口位于緩沖室的下部外側。

　　上述與緩沖室、逆向流室和同向流室對應的臥式罐體的頂部分別設置有人孔。

　　上述臥式罐體的上部固定有護欄，在臥式罐體的外側固定有與護欄對應的爬梯。

　　本實用新型結構合理而緊湊，使用方便，其在處理含油污水時，本實用新型能夠代替現有立式斜板沉降緩沖罐，一方面，由于本實用新型為臥式結構，因此，本實用新型便于移動，使整套設備的移動作業時間縮短，從而保證了后續作業的進度;另一方面，由于本實用新型對含油污水的處理效果得到提高，因此，在沉降效果相同的要求下，本實用新型的體積小于現有立式斜板沉降緩沖罐的體積，從而降低了設備造價，節約了設備成本。
