申請日2016.05.12

　　公開(公告)日2016.07.27

　　IPC分類號C02F5/02; C02F5/06

　　摘要

　　本發明公開了一種利用生產余氣CO2降低污水硬度的系統及方法，該系統包括密閉的水池，所述水池由進水口至出水口依次分為CO2投加段、燒堿投加段、CO2收集段及余氣收集段，每兩段之間設有分隔結構，且分隔結構上設有連接兩段的水通道;所述CO2投加段池底布設若干布氣管，每個布氣管上連接若干曝氣盤，且每個布氣管的進氣口均與含有CO2生產余氣的出氣口連接。本發明首先采用了密閉的水池防止二氧化碳的損失，增加了二氧化碳的利用率;本發明在CO2投加段的池底布設了布氣管和曝氣盤，增加了CO2與污水的接觸，增加了二氧化碳在污水中的轉化率，從而進一步增加了二氧化碳的利用率;本發明中CO2投加段、燒堿投加段、CO2收集段及余氣收集段相互獨立避免相互干擾。

　　權利要求書

　　1.一種利用生產余氣CO2降低污水硬度的裝置，其特征是，包括密閉的水池，所述水池由進水口至出水口依次分為CO2投加段、燒堿投加段、CO2收集段及余氣收集段，每兩段之間設有分隔結構，且分隔結構上設有連接兩段的水通道;所述CO2投加段池底布設若干布氣管，每個布氣管上連接若干曝氣盤，且每個布氣管的進氣口均與含有CO2生產余氣的出氣口連接。

　　2.如權利要求1所述的一種利用生產余氣CO2降低污水硬度的裝置，其特征是，所述裝置包括水泵和噴射器，所述CO2投加段內設有布水器，所述水池進水口同時連通水池和水泵的進水口，所述水泵的出水口連接噴射器的進水口。

　　3.如權利要求2所述的一種利用生產余氣CO2降低污水硬度的裝置，其特征是，所述噴射器的進氣口連接CO2收集段的出氣口，所述噴射器的出口連接布水器。

　　4.如權利要求1所述的一種利用生產余氣CO2降低污水硬度的裝置，其特征是，所述燒堿投加段的燒堿進口設置在所述燒堿投加段的池底，所述燒堿進口與制堿系統的燒堿出口連接。

　　5.如權利要求1所述的一種利用生產余氣CO2降低污水硬度的裝置，其特征是，所述裝置包括燒堿吸收罐，所述燒堿吸收罐的出口連接燒堿投加段的進口;所述余氣收集段的出氣口連接燒堿吸收罐的入氣口。

　　6.如權利要求1所述的一種利用生產余氣CO2降低污水硬度的裝置，其特征是，所述分隔結構為兩個隔板，隔板之間形成水通道，所述水通道的進口設置在靠近水池進水口的隔板的下端，所述水通道的出口設置在靠近水池出水口的隔板的上端。

　　7.一種利用生產余氣CO2降低污水硬度的系統，其特征是，包括依次連接的如權利要求1-7任一所述的裝置、澄清池、污泥濃縮池和壓濾機。

　　8.如權利要求7所述的一種利用生產余氣CO2降低污水硬度的系統，其特征是，所述壓濾機的出水口連接所述裝置的水池的進水口。

　　9.一種利用權利要求7或8所述的系統降低污水硬度的方法，其特征是，先在CO2投加段向污水中通入含有CO2的生產余氣增加水中碳酸氫根的含量和碳酸含量，然后在燒堿投加段、加入燒堿以提高pH值，補充污水中堿度，從而形成碳酸鈣顆粒和氫氧化鎂顆粒;碳酸鈣顆粒和氫氧化鎂顆粒在澄清池中經過助凝劑和小分子量的絮凝劑的作用，使小顆粒碳酸鈣和氫氧化鎂絮凝成絮體，繼而在污水中沉淀，然后通過污泥濃縮池進一步進行濃縮，再通過較高分子量的絮凝劑絮凝成更大的絮體，通過壓濾機壓出污泥形成一次除硬水。

　　10.如權利要求9所述的一種利用權利要求7或8所述的系統降低污水硬度的方法，其特征是，所述一次除硬水重新進入水池的進水口，進行二次除硬。

　　說明書

　　一種利用生產余氣CO2降低污水硬度的系統及方法

　　技術領域

　　本發明屬于污水處理領域，具體涉及一種利用生產余氣CO2降低污水硬度的系統及方法。

　　背景技術

　　目前，水中硬度鹽類包括鈣、鎂、鐵、錳、鋁等易形成難溶性鹽類的金屬陽離子，在工業廢水中，主要是鈣離子和鎂離子，水的軟硬程度是以“硬度”來衡量的。

　　國內現有除硬的方法有：

　　加熱軟化法：借助加熱把碳酸氫鹽硬度轉化成溶解度很小的碳酸鈣和氫氧化鎂沉淀出來，但永久硬度不能用加熱的方法軟化。

　　離子交換軟化法：基于離子交換原理，利用某些離子交換劑所具有的陽離子(鈉離子、氫離子)與水中的鈣、鎂進行交換反應，其他陰離子成分不變，能比較徹底去除鈣、鎂離子等。離子交換軟化系統的選擇主要根據原水水質和處理要求來選擇，目前常用的有Na離子交換和H離子交換系統。其缺點是周期長、耗鹽量大、排出大量含鹽廢水易引起管道腐蝕。

　　電滲析法：基于電滲析原理，利用離子交換膜的選擇透過性，在外加直流電源的作用下，通過離子的遷移，在進行水的局部除鹽的同時，去除鈣、鎂離子。然而，其最常出現的問題是運行過程中陰極和膜上容易結垢，從而降低軟化效果，并縮短儀器的使用時間，此外，電滲析處理技術的耗電量、耗水量都很高，而且對進水的濁度要求也很嚴格，以防止堵塞水路，造成制水困難。

　　藥劑軟化法：基于溶度積原理，借助化學藥劑把鈣、鎂鹽類轉化成碳酸鈣和氫氧化鎂沉淀出來，常用的藥劑法有石灰法、石灰-純堿法、石灰-蘇打法、磷酸鹽法和掩蔽法等。藥劑軟化法雖然沒有加熱軟化法、離子交換軟化法和電滲析法的缺點，但是其不足之處在于：在藥劑軟化方法中缺少針對企業現有的二氧化碳過剩和生產中存在燒堿情況的考慮;純堿直接投加，在部分企業只能靠二氧化碳和燒堿重新制作成純堿然后再行投加，延長了制作純堿的工藝路線和流程，而本發明裝置減少了純堿制作的工藝路線和流程。石灰純堿法除硬帶入鈣離子，需要增加純堿將帶入的鈣離子去除掉，增加了純堿藥劑的消耗。

　　發明內容

　　為克服現有技術的缺陷，本發明提供了一種利用生產余氣CO2降低污水硬度的系統及方法，簡化了降低污水硬度的工藝，降低了純堿液操作的難度。

　　為實現上述目的，本發明的技術方案為：

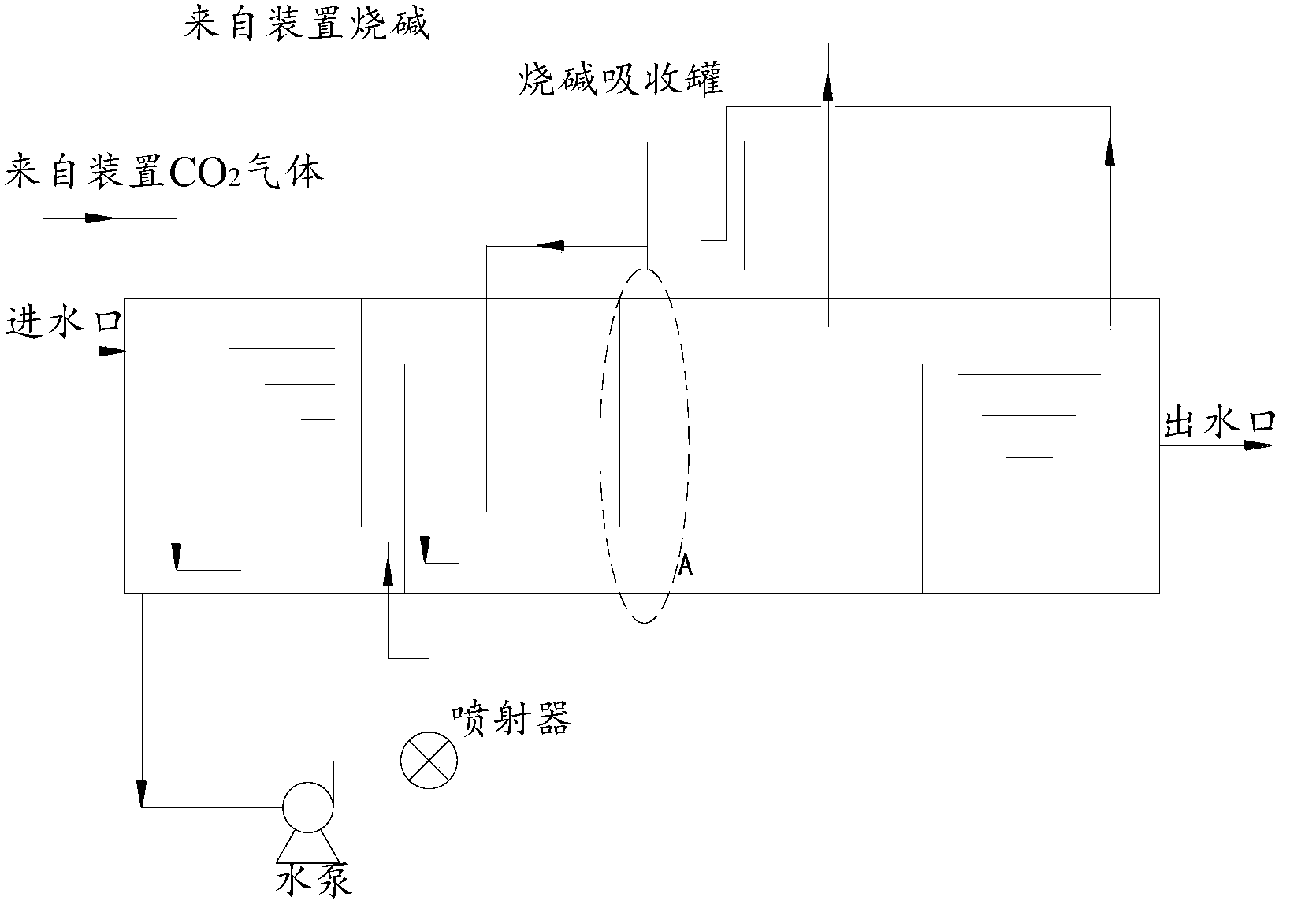

　　一種利用生產余氣CO2降低污水硬度的裝置，包括密閉的水池，所述水池由進水口至出水口依次分為CO2投加段、燒堿投加段、CO2收集段及余氣收集段，每兩段之間設有分隔結構，且分隔結構上設有連接兩段的水通道;所述CO2投加段池底布設若干布氣管，每個布氣管上連接若干曝氣盤，且每個布氣管的進氣口均與含有CO2生產余氣的出氣口連接。

　　本發明首先采用了密閉的水池防止二氧化碳的損失，增加了二氧化碳的利用率;本發明在CO2投加段的池底布設了布氣管和曝氣盤，增加了CO2與污水的接觸，增加了二氧化碳在污水中的轉化率，從而進一步增加了二氧化碳的利用率;同時，本發明中CO2投加段、燒堿投加段、CO2收集段及余氣收集段相互獨立避免相互干擾。當廢水中的pH值不同時，二氧化碳、碳酸氫根和碳酸根存在的形式不同，(1)當pH<4時，水中只有游離CO2。(2)當pH值升高時，平衡向有移動，[CO2]降低，[HCO3-]增大，當pH=8.3～8.4時，98%以上的碳酸化合物以HCO3-形態存在。(3)當pH值再升高(大于8.3時)，CO2消失，[HCO3-]降低，[CO32-]增大，當pH=12時，水中碳酸化合物幾乎完全以CO32-的形態存在。池體分開控制不同的pH值，減少碳酸氫根形成，減少碳酸氫鈣的形成，更多的形成碳酸鈣沉淀析出與水分離。

　　優選的，所述裝置包括水泵和噴射器，所述CO2投加段內設有布水器，所述水池進水口同時連通水池和水泵的進水口，所述水泵的出水口連接噴射器的進水口。

　　進一步優選的，所述噴射器的進氣口連接CO2收集段的出氣口，所述噴射器的出口連接布水器。充分利用了裝置中未經吸收的二氧化碳氣體，從而更進一步增加了二氧化碳的利用率。燒堿投加段加入燒堿，控制pH為11.5-12，水中碳酸氫根轉變成碳酸根，未被吸收的二氧化碳通過CO2收集段進入噴射器進行二次利用。

　　優選的，所述燒堿投加段的燒堿進口設置在所述燒堿投加段的池底，所述燒堿進口與制堿系統的燒堿出口連接�？梢栽黾訜龎A了利用率。

　　優選的，所述裝置包括燒堿吸收罐，所述燒堿吸收罐的出口連接燒堿投加段的進口。

　　進一步優選的，所述余氣收集段的出氣口連接燒堿吸收罐的入氣口。余氣收集段收集的為溶解在水中未被吸收的氣體。

　　優選的，所述分隔結構為兩個隔板，隔板之間形成水通道，所述水通道的進口設置在靠近水池進水口的隔板的下端，所述水通道的出口設置在靠近水池出水口的隔板的上端。該分隔結構的分隔效果更好。

　　進一步優選的，所述靠近水池進水口的隔板的上部開設氣孔。可將未吸收的二氧化碳經氣孔進入CO2收集段，從而可以回收利用二氧化碳，以進一步提高二氧化碳的利用率。

　　優選的，所述水池為砼結構水池，所述水池內表面設有防腐層。增加裝置的示意壽命。

　　一種利用生產余氣CO2降低污水硬度的系統，包括依次連接的上述裝置、澄清池、污泥濃縮池和壓濾機。通過清池、污泥濃縮池和壓濾機的進一步處理，能夠最大程度的將碳酸鈣和氫氧化鎂去除，從而降低污水硬度。

　　優選的，所述壓濾機的出水口連接所述裝置的水池的進水口。對污水進行二次除硬，能夠進一步降低污水的硬度。

　　一種利用上述系統降低污水硬度的方法，先在CO2投加段向污水中通入含有CO2的生產余氣增加水中碳酸氫根的含量和碳酸含量，然后在燒堿投加段、加入燒堿以提高pH值，補充污水中堿度，從而形成碳酸鈣顆粒和氫氧化鎂顆粒;碳酸鈣顆粒和氫氧化鎂顆粒在澄清池中經過助凝劑和小分子量的絮凝劑的作用，使小顆粒碳酸鈣和氫氧化鎂絮凝成絮體，繼而在污水中沉淀，然后通過污泥濃縮池進一步進行濃縮，再通過較高分子量的絮凝劑絮凝成更大的絮體，通過壓濾機壓出污泥形成一次除硬水。

　　優選的，所述一次除硬水重新進入水池的進水口，進行二次除硬。

　　本發明的有益效果是：

　　1.本發明將充分利用本企業現有的二氧化碳氣體，利用燒堿調整pH值，析出碳酸鈣顆粒來降低水硬度。

　　2.提高了二氧化碳的利用率，避免生成純堿液，減少了中間環節，降低對環境的污染。

　　3.本發明流程比較簡化，比直接投加純堿液操作難度較小。
